溜溜问答 > 平面设计 > CAD问答 > CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？
Soul Mate
Soul Mate
邀请你来回答
943人阅读 2020-12-24

CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？

如题
我要回答
2个回答

这封闭的图形应该有个完整的多段线边框，如果没有，可用pl命令描绘一个，也可用boundary命令创建一个，然后使用偏移命令offset即可。

查看全部
2020-12-24
赞 回复 采纳

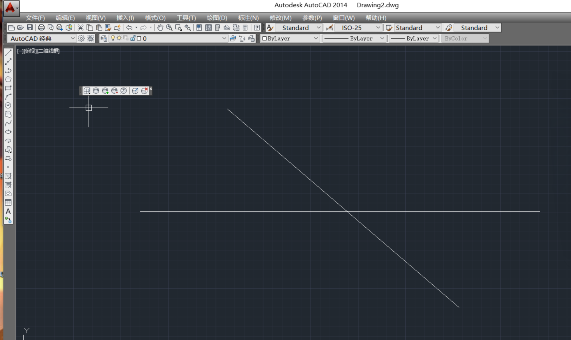

1、首先打开需要编辑的图

CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？

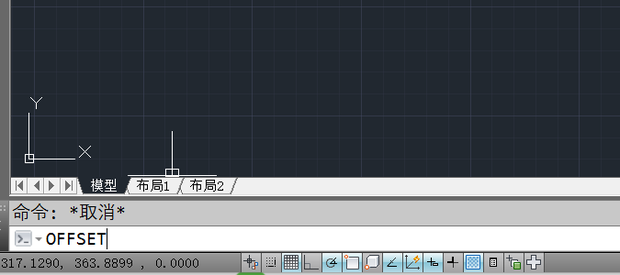

2、在命令栏输入偏移（offset)命令，这一点很重要。

CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？

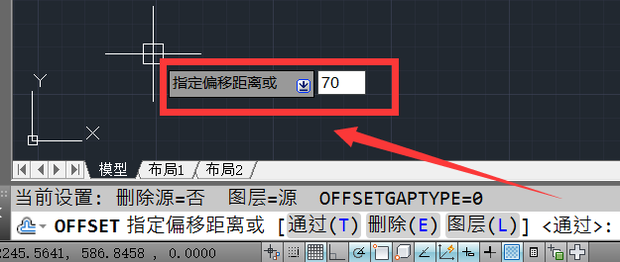

3、输入需要偏移的距离，按下回车键

CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？

4、左键单击，选择想要偏移的对象，这一点很重要。

CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？

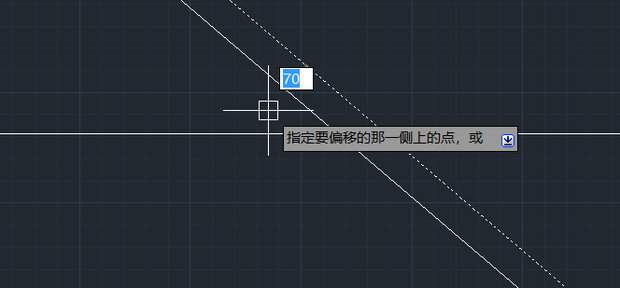

5、选择想要偏移的方向即可完成偏移，方法很简单。

CAD怎么把一个不规则的封闭图形整体向内或者向外偏移？

查看全部
2020-12-24
赞 回复 采纳

相关问题

CAD如何把一个不规则的封闭图形整体向内或者向外偏移？
共2条回答 >
Window： 和一楼是一样的命令，pe/m/把你要偏移的线都选上，回车/y/选项选上“合并”/回车/回车。然后再偏移看看！
赞 回复
如何把CAD中的一个不规则的图形封闭在整体向内偏移15？
共2条回答 >
胡半仙： 两种方法：1可以讲这个图形用偏移命令，将其向外偏移15，然后使用sc放大缩小命令，将得到的大图形缩小到原图形大小，这样我们就得到了一个校内偏移15的不规则图形。2、直接偏移可能有些小角度无法偏移，那么就需要打断不规则图形，一条线一条线的偏移，然后剪切
赞 回复
CAD 封闭图形可以向内偏移而不能向外偏移是什么原因？
共2条回答 >
You endure what life： 可能是图形中有由圆弧外侧边组成的锐角，如果偏移角就不能闭合，所以不能偏移；是这样问题的话，可以改一下圆弧的半径。如果不知道什么原因，可以先向内偏移一次或几次，然后再用生成的多段线向外偏移。
赞 回复
CAD怎么把一个正方形向外整体偏移？
共1条回答 >
华仔： cad把一个正方形向外整体偏移的方法是：鼠标单击偏移按钮，鼠标框选正方形，回车，鼠标单击绘图区上任一点同时向外移动鼠标，键盘输入移动距离数值，回车。
赞 回复
CAD怎么把一个不规则的封闭图形总体向内或者向外偏移？
共0条回答 >
几多天真的理想： 在CAD软件中，要对不规则封闭图形进行偏移操作，可以使用以下方法：1.首先，在命令行中输入“pe/m”，然后按下回车键。2.在弹出的对话框中选中要偏移的所有需要偏移的线，并点击“回车”按钮确认选择。3.接下来，在下一个对话框中选择“合并”选项，表示要将偏移后的结果合并成一个整体图形。然后点击“回车”按钮确认选择。4.最后，执行偏移操作，并观察结果。通过以上步骤，您就可以成功地对不规则封闭图形进行偏移操作了！如果还有其他问题或需要进一步帮助，请随时向我提问。
赞 (6) 回复
