溜溜问答 > 平面设计 > CAD问答 > CAD中如何计算选中区域的面积？
张振华
张振华
邀请你来回答
410人阅读 2020-12-23

CAD中如何计算选中区域的面积？

在CAD中已经选中了一个闭合区域，如何才能计算这个区域的面积。
我要回答
2个回答

如果是闭合区域：可以用命令 li（list) 然后选种闭合区域 在弹出的窗口中会显示出面积、周长等详细信息！
如不是闭合区域可以先用 bo 命令进行面域操作！

查看全部
2020-12-23
赞 回复 采纳

1、首先，我们打开CAD，并任意画一个不规则的图形。

CAD中如何计算选中区域的面积？

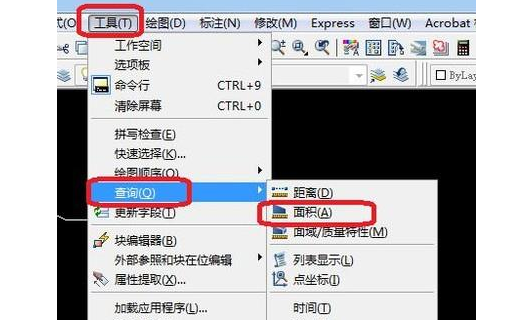

2、依次点击“工具”，“查询”，“面积”。

CAD中如何计算选中区域的面积？

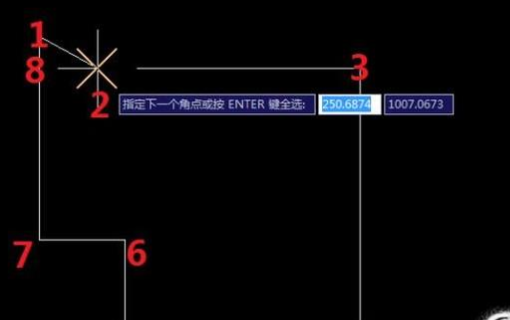

3、在图中依次指定图形的各个顶点，最后点击第一个点完成闭合。

CAD中如何计算选中区域的面积？

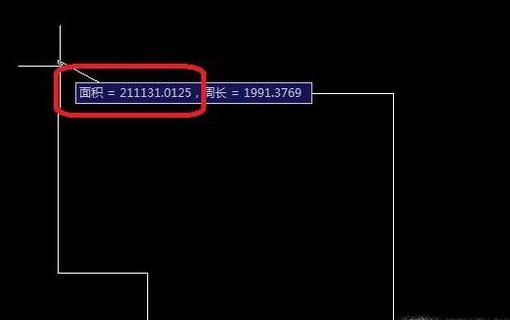

4、闭合之后，按回车键，图中就显示该区域图形的面积了，如图所示，因为默认图形单位为毫米，所以该图形面积为211131平方毫米。

CAD中如何计算选中区域的面积？

查看全部
2020-12-23
赞 回复 采纳
