CAD比例尺怎样设置？

标准样式 → 调制 → 使用全局比例 输入比例数据即可

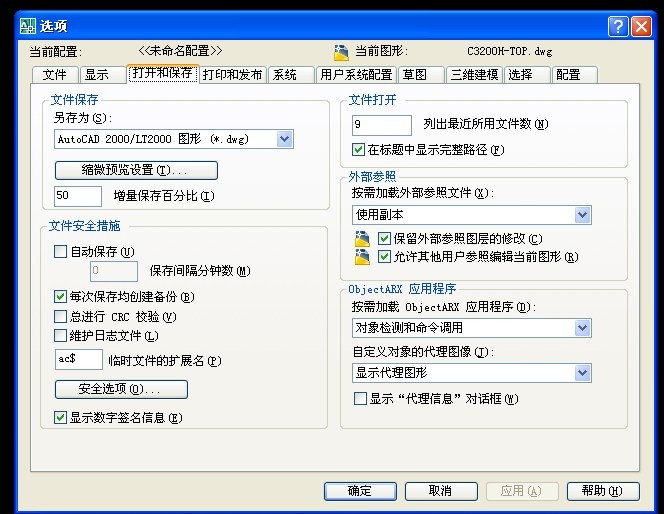

在选项里找到，打开和保存，就可以看到了文件保存，另存为，可以看图片

那是因为你在3D尺寸就没有调整正确··在3D做的最开始就要把单位调整为MM

全部选中，做成图块，命令b
然后选中图块，在特性中修改x比例
最后炸开就行了

cad中的单位设置：工具-选项-用户系统配置，在“插入比例”选项卡中进行系统单位的设置，设置成什么单位画出的距离就是什么单位。你设置的单位是多少那个1就代表多少，比如你设置的单位为mm，则1代表1mm，后面的100或1000，则指的是你在cad中画的1mm代表实际中的100mm或1000mmcad画图的方便之处就是在于可以进行缩放，比如你要画边长为10米的一个正方形，若单位设置为mm，则需要画10000mm，这就是把现实中的东西按原尺寸原封不动的搬到了cad中（这个比例叫做1:1），好，若需要将其打印到A3或A4图纸中，则需要进行缩小，否则，图纸上容不下那么大的尺寸，就拿1:100的比例来说吧： 我们需要把边长为10000mm的正方形缩小100倍，然后放到A3或A4图框中，若需要标注，则需要在“格式菜单-标注样式-主单位”的比例因子里输入100，然后标注出来的才是10000，否则标注出来的就是100，
