CAD肿么用图块遮盖住地面材质填充图案

AutoCAD 2010Program Files:如果你需要 请将邮箱留下撒 好发给你图案 然后只需将所有图案放在 你的电脑内 路径 C

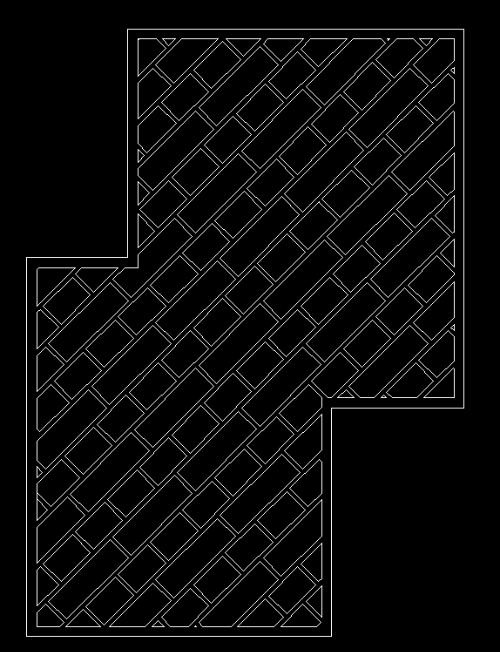

是不是想要这样的效果呢？

看下图层，线宽，绘图比例，填充比例。

针对图块遮盖的处理方法，有两种常见的方式。第一种是通过在图块内部创建一个遮罩，并使用WIPEOUT命令绘制遮罩的轮廓，然后将其放置在图块底层并保存为一个块。接下来，在图中选择该遮罩所在的图块，并使用DRAWORDER命令将其置于填充图案上层，这样就可以随意移动遮罩而不会影响遮盖效果。第二种方法是使用天正软件，在天正菜单中选择图块图案选项，然后进行精确屏蔽操作。选择需要处理的图块即可生成一个WIPEOUT命令放在其中。然而需要注意的是，以上两种方法对于处理曲线边缘并不理想。
针对曲线边缘问题，更精确的做法是在放置图块之前就完成填充操作。这意味着先将填充图案放置在所需位置上，并在一个新层（或现有层）中绘制所需的曲线边缘。然后，在图层设置中为其指定为可见但不可编辑状态，在该层上放置所需数量和大小的空白矩形或正方形来填充所需位置。最后，在需要遮盖的图块内部放置与填充图案相似的遮罩。
总之，以上两种方法都是常见且有效的图块遮盖处理方法，可以根据具体需求选择适合的方法。
