CAD怎么画钢筋？

如图，我把钢筋的线宽都设置成了0.4mm，为什么还是显示和其他线一样宽，打印出来和其他线都一样，怎么使它打印出来就是我设置的线宽
我要回答
2个回答

可能和你的比例有关，你可以设置不同的宽度试一下，看看打印时应该怎么取。

也可以把钢筋线设为多义线，定义多义线的宽度，这样在CAD里面就可以看出来合不合适了。

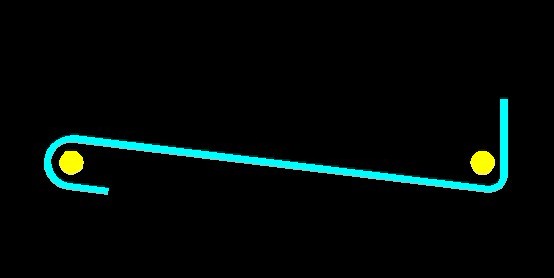

顺便说一句，拉筋的画法不对，这样的拉筋是没法施工的，给你一个参考，这样画图既简单又符合施工方法（这是施工中的拉钩样式，画图的时候，直钩段可以不画）：

CAD怎么画钢筋？

查看全部
2020-11-24
赞 回复 采纳

【结构工程师】
画钢筋不是用直线画，用pl线。
方法是，输入pl，空格，然后就画线。
可以画完了选中线按“ctrl+1”改宽度为40，也可以输入pl然后空格然后点一下后选择w设置线宽。

你用普通线画，也不是不可以，但是要把钢筋的颜色单独设为一种，然后再打印样式里面为这种颜色单独设置打印宽度，否则修改线宽是没有用的。

有疑问可以追问。

查看全部
2020-11-24
赞 回复 采纳

相关问题

CAD怎么画钢筋图？
共2条回答 >
常小妹： 材料/工具：CAD1、打开CAD这款软件，进入CAD的操作界面2、在该界面内找到直线命令3、使用直线命令绘制出配筋图的外框4、在外框的基础上绘制出细节5、再在工具箱内找到修剪命令6、使用修剪命令将多余的线修剪掉7、在在工具箱内找到文字工具8、使用文字工具在图形上标注出要求，这样我们的配筋图就画好了
赞 回复
CAD画钢筋
共2条回答 >
♡芸芸 ♡｡◕‿◕｡： CAD画钢筋%%c是φ，130、131、132是PKPM上的符号代号，天正ts4、天正8.0上都各有各自代号打出HPB235、HRB335、HRB400、HRB500的符号，但是只能自己的打印机打出来，当你的电子图文档到打印社去，它就不认，打出来不是乱码就是“？”号。这不是简单的字库问题。
赞 回复
CAD钢筋怎么画？
共1条回答 >
超越自我： 在CAD软件文字输入里直接可以打出来，不用画的，字体名称：tssdeng.shx％％130一级钢符号％％131二级钢符号％％132三级钢符号％％133四级钢符号
赞 回复
CAD画钢筋？
共1条回答 >
鎔： 1、打开计算机辅助设计软件，进入计算机辅助设计操作界面。2、在此界面中找到直线命令。3、用直线命令画钢筋图的轮廓。4、在外框的基础上画出细节。5、再次在工具箱中找到修剪命令。6、使用修剪命令修剪多余的线。7、在工具箱中找到文本工具。8、用文字工具在图纸上标出要求，这样我们的钢筋图就完成了。
赞 回复
CAD钢筋怎么画，CAD中如何画钢筋？
共1条回答 >
Southeast： 简单的说就是：用粗实线画，一级钢筋一般要有180度的弯勾，弯勾要求圆弧过渡。二级及以上钢筋画成90度或者135度的弯勾，不用圆弧过渡，直接弯折即可。然后在钢筋的上面标上钢筋的规格间距或者是数量和规格。
赞 回复
