溜溜问答 > 平面设计 > CAD问答 > CAD图解，下面的图怎么画，请高手帮忙？
小m
小m
邀请你来回答
82人阅读 2022-07-07

CAD图解，下面的图怎么画，请高手帮忙？

我要回答
1个回答

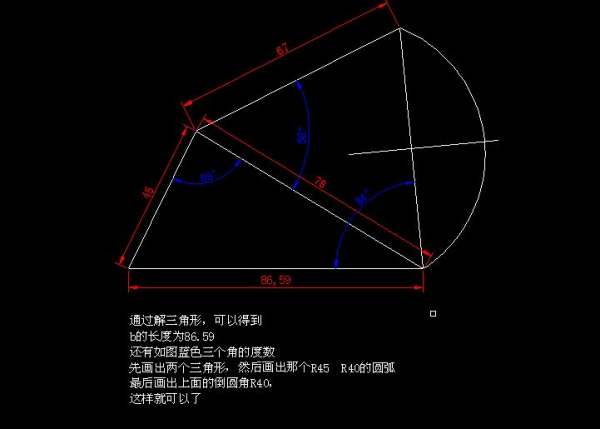

搞定了

其实像这种图形，如果你用尺寸驱动的软件来做的话就会很容易的，

那样的话就不用解三角形之类的，只要设定已知尺寸的值，然后就会

准确的画出图形了。像proe，ug等都是尺寸驱动的，2010版本以上

的cad也是可以尺寸驱动的，如果感兴趣你可以自己学习一下的

我就是先用proe来画图的，然后在proe中测量各个长度，再在cad中

按照以上步骤画出了图形。

如果有更好的方法，欢迎你和我讨论一下…

有什么问题，欢迎再次讨论…

查看全部
2022-07-07
赞 回复 采纳
