CAD快速求多个图形面积的3种技巧

技巧一：用AA命令求多个图形的总面积。

在命令行输入AA，按空格，输入A,按空格，指定A点，指定B点，指定C点，指定D点，指定E点，输入A，按空格，输入S，按空格，指定圆弧上一点，最后再指定A点，按空格，输入O，按空格，选择椭圆，按空格。则显示两个圆形的总面积。

技巧二：用MEA命令求多个图形的总面积。

在命令行输入MEA，按空格，输入AR,按空格，输入A，指定A点，指定B点，指定C点，指定D点，指定E点，输入A，按空格，输入S，按空格，指定圆弧上一点，最后再指定A点，按空格，输入O，按空格，选择椭圆，按空格。则显示两个圆形的总面积。

技巧三：用H命令求多个图形的总面积。

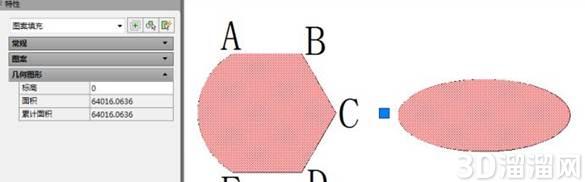

在命令行输入h，按空格，弹出填充对话框，设置图案为“SOLID”，样例颜色为红色，其它设置为默认。然后点击“拾取点”按钮，在两个图形中分别拾取一点，按空格，点击确定，再点击红色填充图案，然后Ctrl键+1打开特性对话框，在特性中点几何图形上可以看到两个图形的总面积，如下图所示：

今天给大家分享的“CAD快速求多个图形面积的3种技巧”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
