Solidworks模型怎么做到无损导入CAD？

通过Solidworks，PROE，UG等专业三维软件画好三维模型，需要转到CAD当中！

下图这个CAD齿轮实际上是用Solidworks生成的齿轮标准件；当别的Solidworks三维模型一样也可以用同样的方法导入到CAD当中。

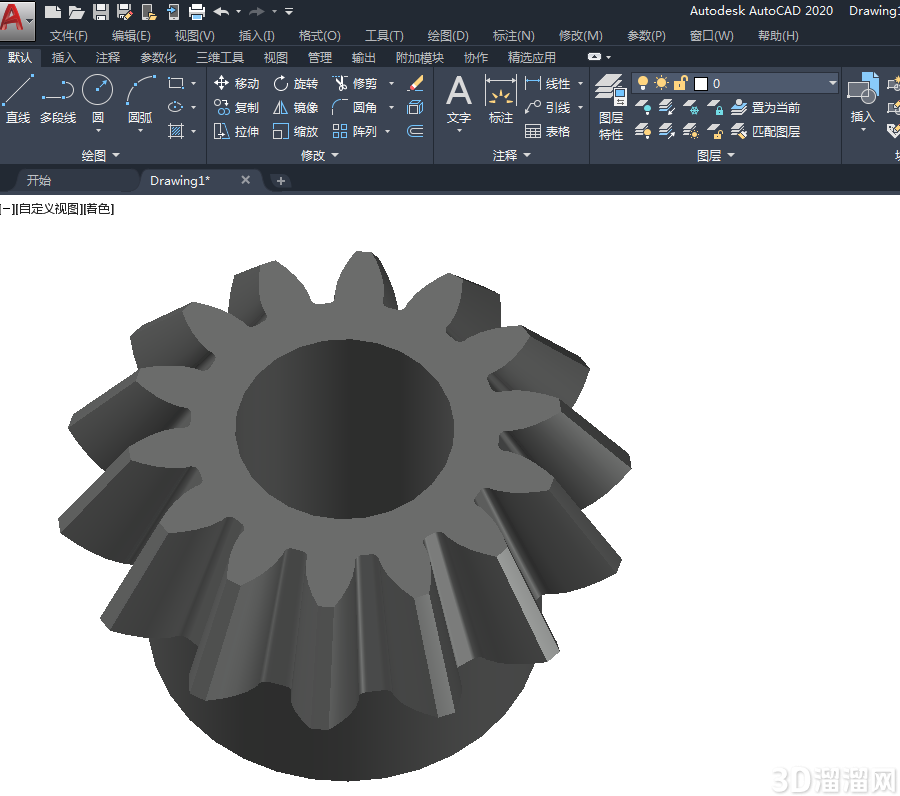

如下图（在CAD这个标准的齿轮）实际上不是CAD画的

来我们看看具体如何将Solidworks三维模型导入到CAD当中。

操作方法

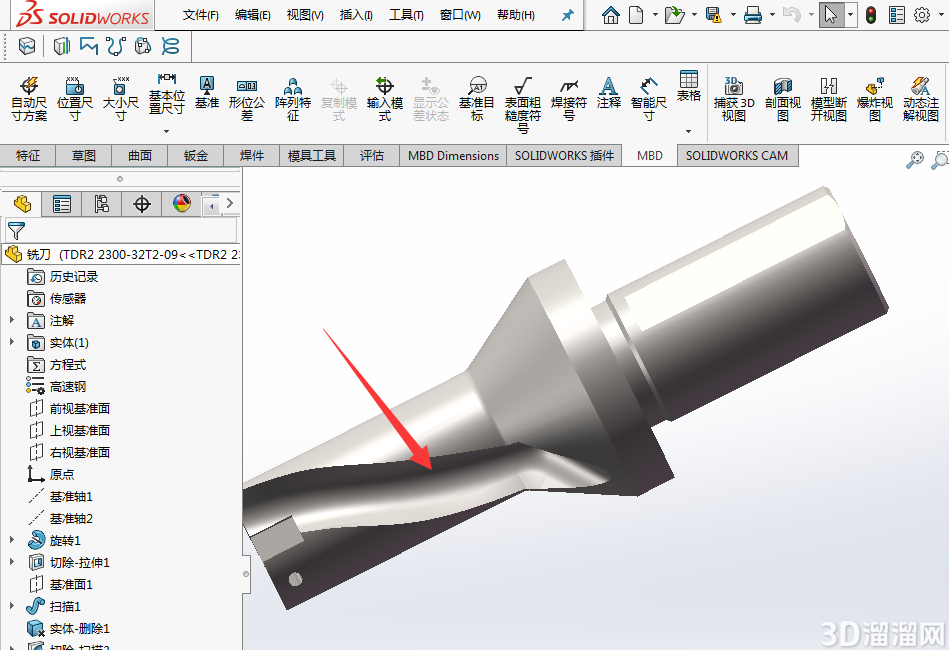

第1步：在Solidworks中打开模型--以下面这个铣刀模型为例（CAD不可能画出这样的效果的）就算画出来也只能说像，不可能用于加工的！

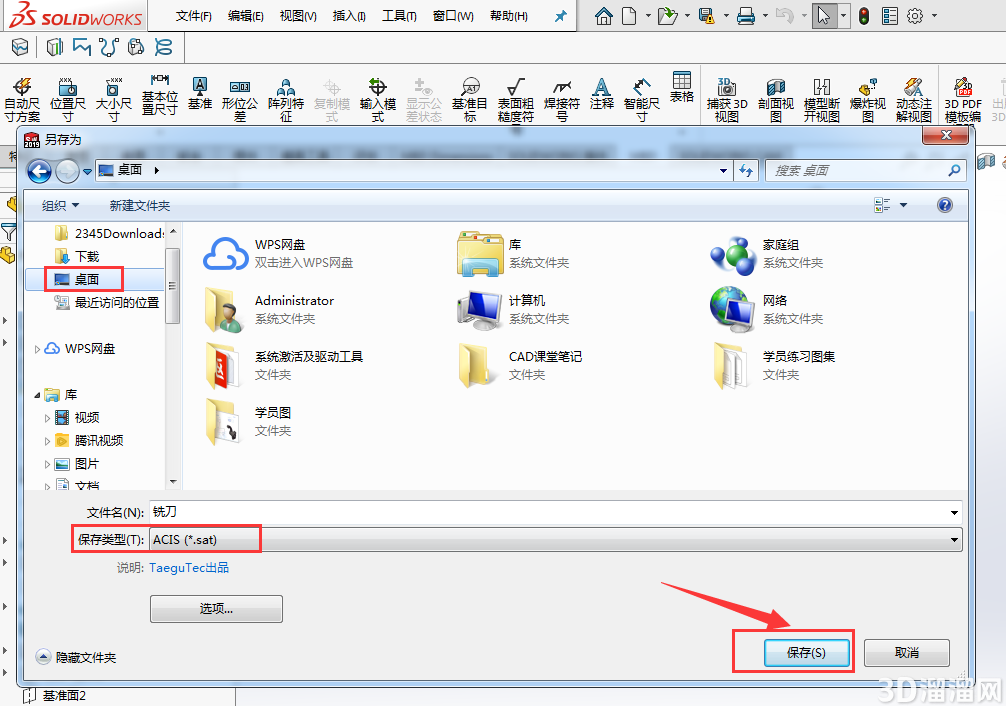

第2步：我们在工具栏点击文件，选择另存为，在保存类型选择（.ACIS），再之后我们选择保存位置（不然找不到）如下图所示

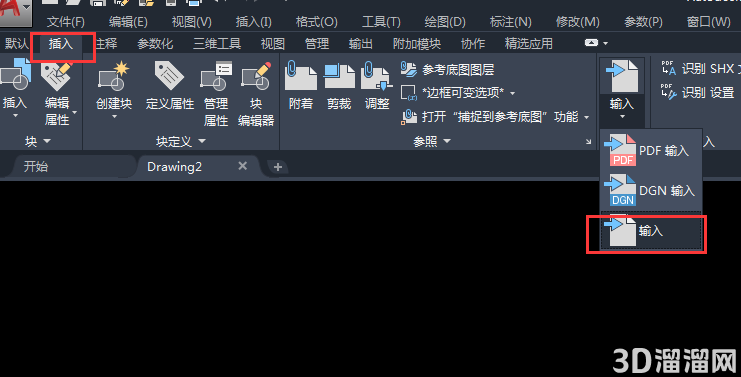

第3步：我们在CAD中新建一个空白文档，然后找到“输入”选项并且点击，在下拉选项中找到“输入”（如图所示）；插入菜单也可以

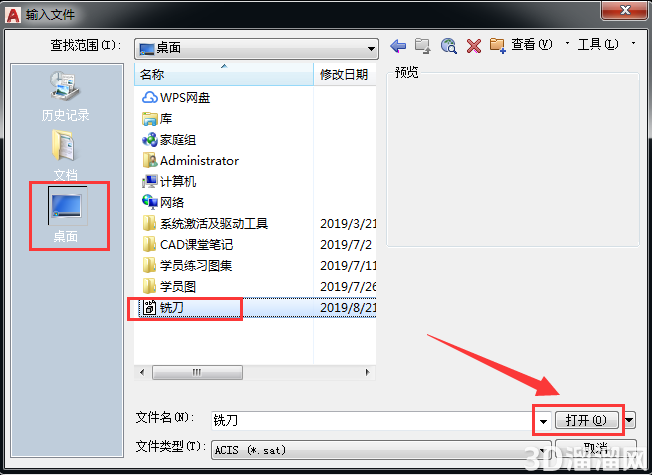

第4步：点击“输入”选项之后会弹出一个弹窗，在弹窗的插入对话框中找到你所要插入的模型文件并且选择打开（如图所示）

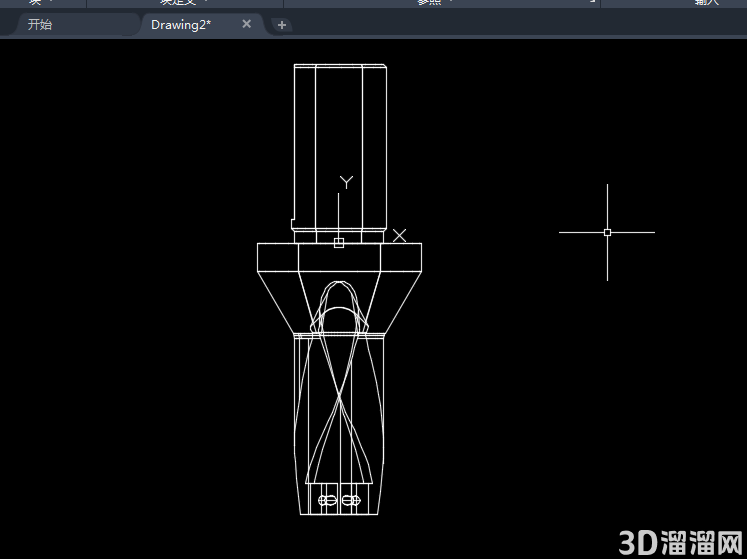

第5步：CAD默认插入是在坐标原点，需要双击中键完全放大才能看得清楚，或滚动中键放大（如图所示）

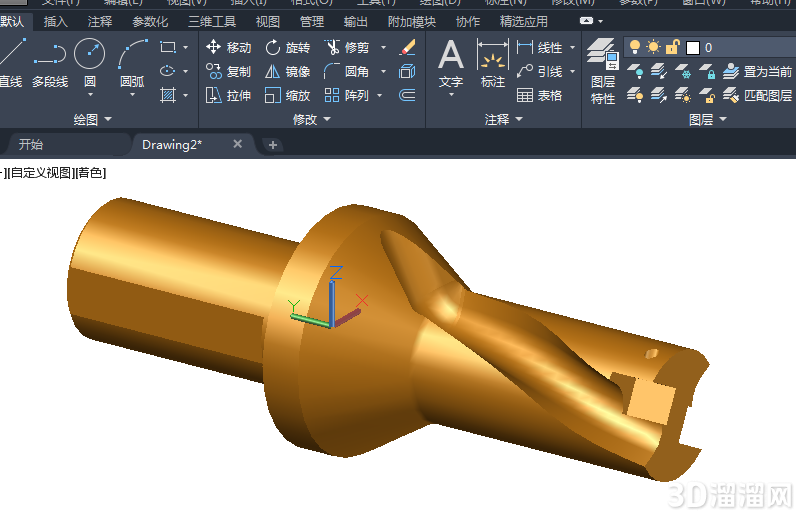

第6步：进入CAD三维的等轴测视图，并着色；或使用CAD三维动态观察即可看三维模型效果（如图所示）

今天给大家分享的“Solidworks模型怎么做到无损导入CAD？”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
