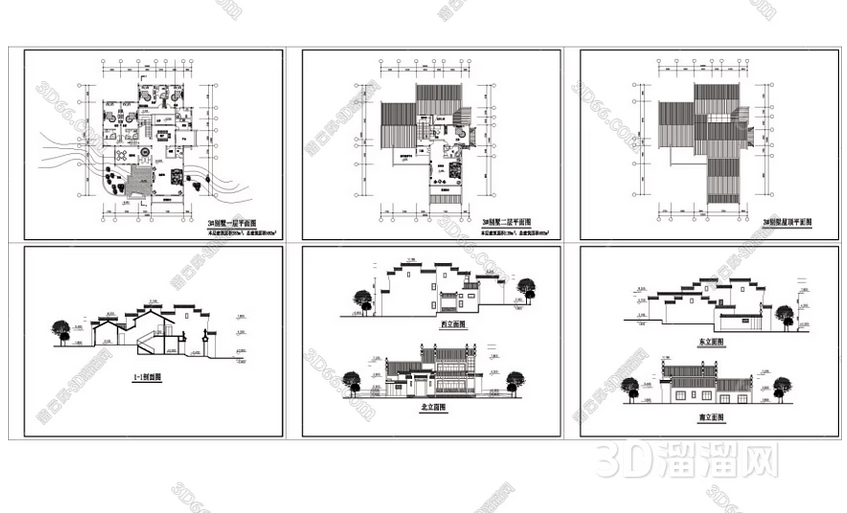

建筑图纸分类解析

建筑图纸是建筑设计、施工和监理过程中至关重要的工具之一。它们记录了建筑物的各个方面，从结构到装饰，从地基到屋顶，为建筑项目的各个阶段提供了指导和依据。本文将介绍建筑图纸的主要种类及其在建筑过程中的作用。

1、结构图纸

结构图纸是建筑中最基础的图纸之一，它展示了建筑物的骨架和支撑结构。这些图纸通常由结构工程师设计，包括各种梁、柱、墙体和楼板的尺寸、位置和材料等信息。结构图纸对确保建筑物的稳固和安全至关重要。

2、平面布置图

平面布置图展示了建筑物在地面上的布局和空间利用情况。它们包括建筑物的外观轮廓、内部空间分配、房间布局等信息。平面布置图对于规划建筑物的功能和流程非常重要，能够确保空间利用合理、通风良好，并满足使用需求。

3、立面图

立面图展示了建筑物在垂直方向上的外观特征，包括各个楼层的外墙设计、窗户、门和装饰等。这些图纸对于建筑物的外观美观和风格特色至关重要，同时也指导了施工人员在建造过程中的操作。

4、剖面图

剖面图提供了建筑物在垂直方向上的切面视图，显示了建筑物内部结构和构造细节。这些图纸对于理解建筑物的内部空间布局、结构组成和管道走向等方面起着关键作用，有助于设计师和施工人员更好地理解和实施设计意图。

5、细部图

细部图包括了建筑物中各个部件的详细设计和构造要求，如窗户、门、楼梯、扶手等。这些图纸对于确保建筑物的各个部分符合设计标准、质量可控起着至关重要的作用，是施工阶段的重要参考依据。

总结：建筑图纸是建筑项目中必不可少的工具，通过不同种类的图纸，设计师、工程师和施工人员可以共同理解和实现建筑设计的意图，确保建筑物的结构安全、功能合理、外观美观、质量可控。各种类型的建筑图纸相互配合，共同构成了建筑项目从规划设计到施工完成的完整过程。
