CAD三维模型怎么进行着色？

上色，或者说是着色，其最主要是为了使三维立体更加真实可感知，增加视觉效果，鉴于网上还没有比较系统的CAD上色教程，今天，小溜就为各位整理了这一份上色、着色的教程。

在CAD软件中，是具有着色功能的，一方面可以对别人已经上完色的实体进行消隐，以更好的来观察该部件的结构。在07版本以后的CAD软件中，是没有直接的上色功能的，不过可以直接调用命令来调出工具。

1、输入shad命令，打开着色工具；

2、此时可以对当前图形进行着色，但上的颜色不能打印出来，效果如下：

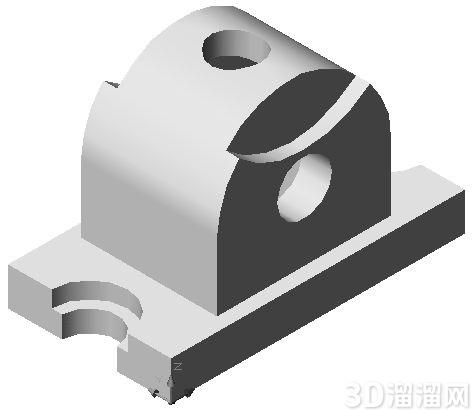

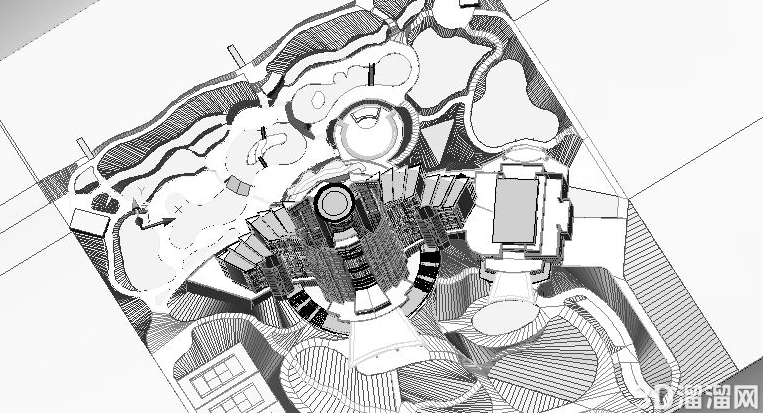

图1—图像着色后的效果

3、我们打开【视图】→【着色】，在弹出来的菜单栏中选择比较合适的着色模式；

4、在命令栏输入shademode，回车执行，进行着色：

图2—【着色】工具栏、下拉菜单及SHADEMODE命令提示行

【注】CAD的着色模式：

1、线框着色模式：二维线框和三维线框，使用直线或者曲线来显示表示边界的三位视图中的对象，如图2:

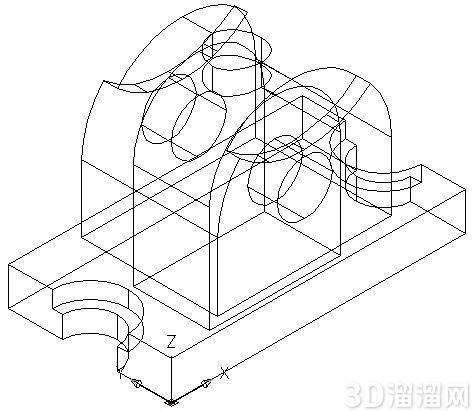

图3—线框着色模式

2、消隐模式：三维视图中的对象是使用线框表示的，后相面的线就是用消隐表示的，如图3:

图3—消隐着色模式

3、平面着色模式：这是在多边形表面之间对三位视图中的对象进行着色，但是对象的镶嵌面不会很光滑，如图4:

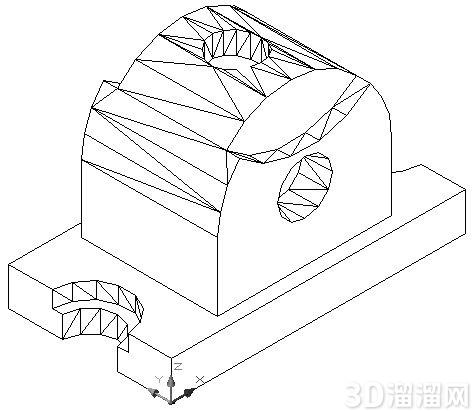

图4—平面着色模式

4、体着色：这是相对于平面着色模式更加逼真的一种模式，能够对边缘进行光滑出来，使得效果更好，如图5：

图5—体着色模式

5、带边框平面着色模式：这是平面着色和线框两种的结合，对象可以被平面着色，同时又能够将线框显示出来，如图6:

图6—带边框平面着色模式

6、带边框体着色：这是体着色和线框两种模式的结合，对象能够被体着色，同时显示出线框，如图7:

图7—带边框体着色模式
