CAD正等轴测图的画法

CAD在现代工程和设计中扮演着至关重要的角色。其中，正等轴测图是一种常用的图形表示方法，它能够以更直观的方式展示三维物体。本文将介绍如何使用CAD软件绘制正等轴测图，帮助读者更好地理解和运用这一技术。

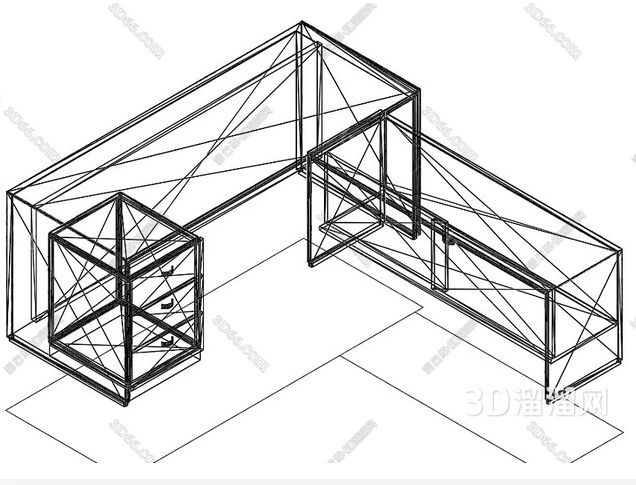

一 、正等轴测图的形成，轴间角和轴向变形系数

1、形成

当三根坐标轴与轴测投影面倾斜的角度相同时，用正投影法得到的投影图称为正等轴测图，简称正等测。

2、轴间角和轴向伸缩系数

由于空间坐标轴 OX、OY、OZ对轴测投影面的倾角相等，可计算出其轴间角∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120°，其中O1Z1轴规定画成铅垂方向。

由理论计算可知：三根轴的轴向伸缩系数为 0.82，但为了作图方便，通常简化伸缩系数为1。用此轴向伸缩系数画出的图形其形状不变，但比实物放大1.22倍。

二、平面立体正等轴测图的画法

画轴测图的方法有坐标法、切割法和叠加法三种，绘制轴测图最基本的方法是坐标法。

坐标法： 画轴测图时，先在物体三视图中确定坐标原点和坐标轴，然后按物体上各点的坐标关系采用简化轴向变形系数，依次画出各点的轴测图，由点连线而得到物体的正等测图。坐标法是画轴测图最基本的方法。

方箱法 ：在平面立体的轴测图上，图形由直线组成，作图比较简单，且能反映各种轴测图的基本绘图方法，因此，在学习轴测图时，一般先从平面立体的轴测图入手。当平面立体上的平面多数和坐标平面平行时，可采用叠加或切割的方法绘制，画图时，可先画出基本形体的轴测图，然后再用叠加切割法逐步完成作图。画图时，可先确定轴测轴的位置，然后沿与轴测轴平行的方向，按轴向缩短系数直接量取尺寸。特别值得注意的是，在画和坐标平面不平行的平面时，不能沿与坐标轴倾斜的方向测量尺寸。

叠加法 ：绘制轴测图时，要按形体分析法画图，先画基本形体，然后从大的形体着手，由小到大，采用叠加或切割的方法逐步完成。在切割和叠加时，要注意形体位置的确定方法。轴测投影的可见性比较直观，对不可见的轮廓可省略虚线，在轴测图上形体轮廓能否被挡住要作图判断，不能凭感觉绘图，如右图右侧三棱柱肋板的可见性，底板下面的 4个长方体腿的可见性等。
