cad是用计算机及其图形设备帮助设计人员进行设计工作的软件，许多命令和操作可以通过菜单选项和工具按钮等方式来实现，具有丰富的绘图功能。下面小溜就以cad推拉门平面图画法为例，给大家进行分享。

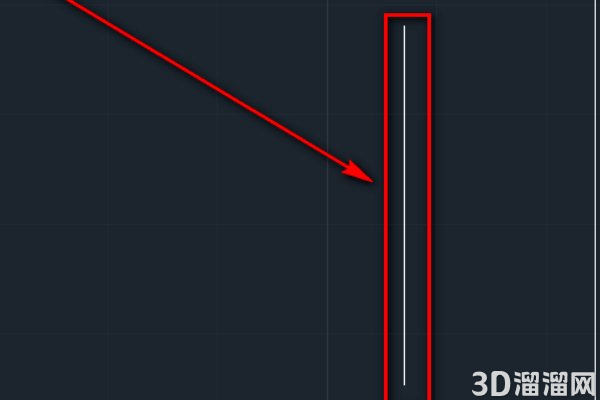

1、打开cad，使用直线工具绘制一条竖线，如下图红色圈出部分所示：

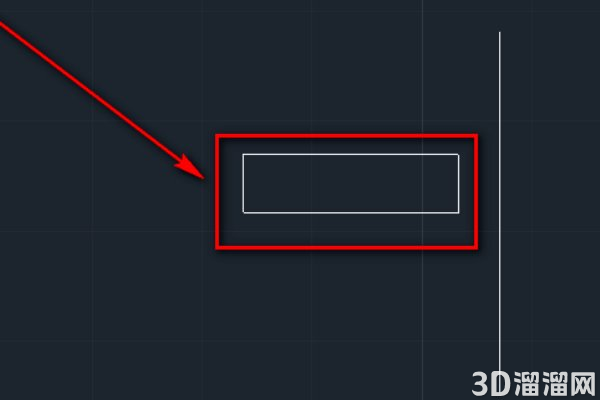

2、使用矩形工具，在竖线左侧绘制一个矩形，如下图：

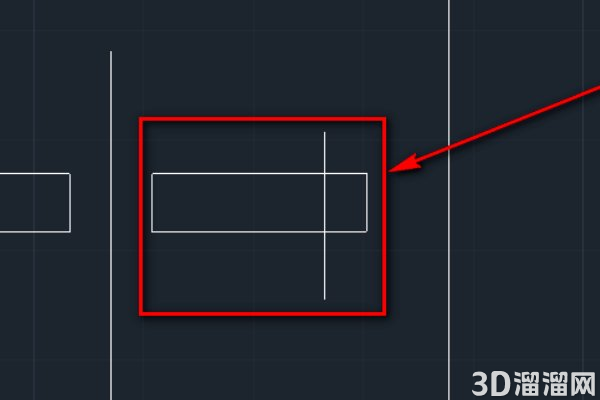

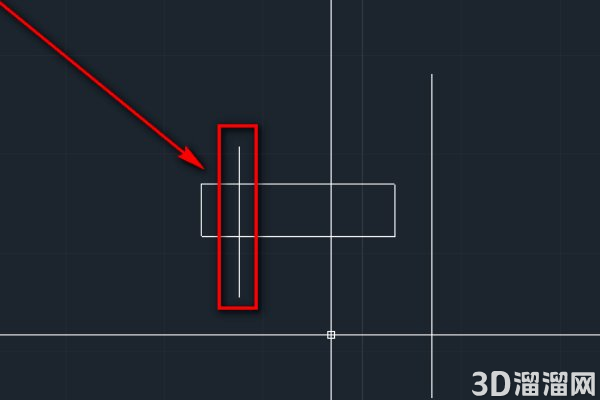

3、使用直线工具，绘制一条垂直于矩形的直线段，如下图：
4、使用镜像工具，将竖线左侧的图形镜像到右侧，如下图：

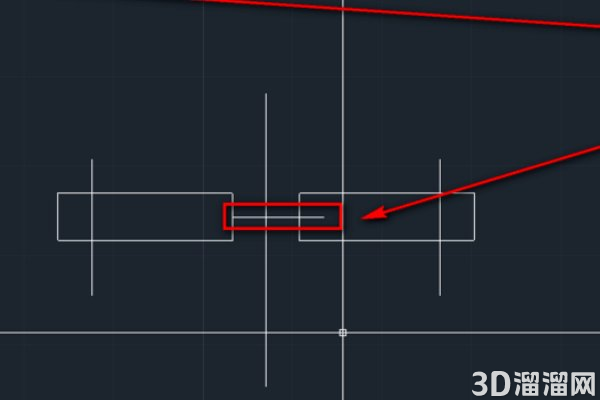

5、使用直线工具，捕获中点，绘制一条连接中点的直线，如下图：

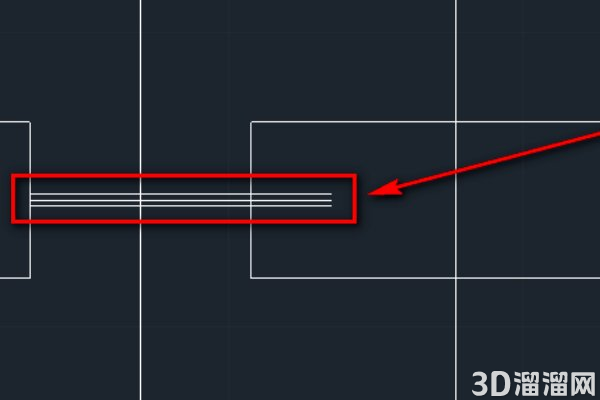

6、使用偏移工具，将中线偏移到两侧各一条直线段，如下图：
7、使用修剪工具，修剪掉多余的线条，如下图：

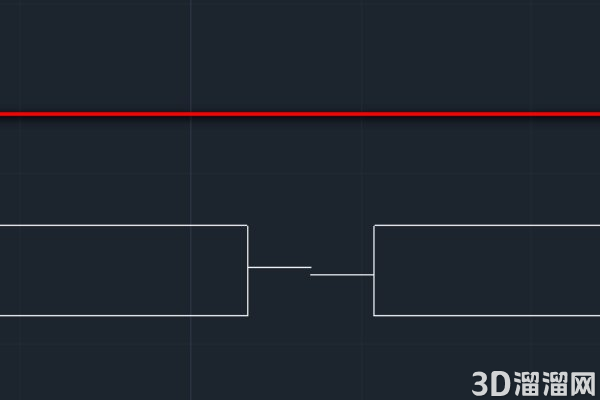

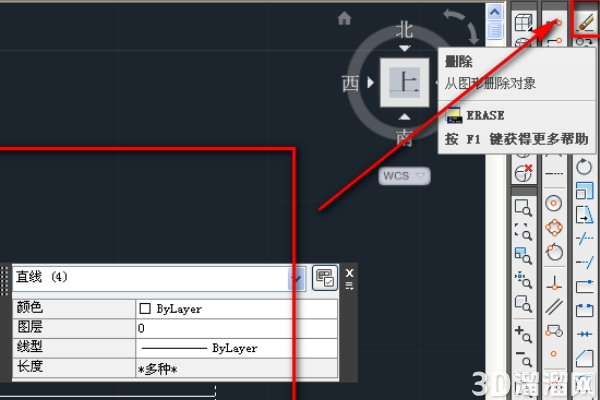

8、使用删除工具，删除掉多余的线条和辅助线，如下图：

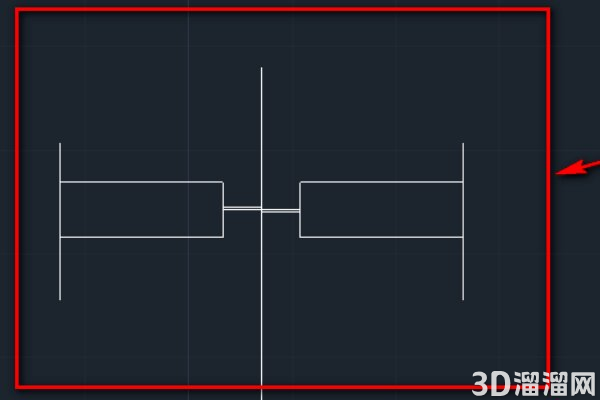

9、最后，确定后就完成了推拉门图示的绘制，如下图：
使用cad来画平面推拉门是不是很便捷呢，那么大家看了上方的操作之后，有没有掌握住该怎么画了呢？如果没有大家可以多看几遍上方cad推拉门平面图画法，多花费一点时间和精力，就会有满满的收获！
