CAD差集运算是CAD中的重要操作之一，它允许设计者在不同几何体之间进行精确的比较和分析。本文将深入探讨CAD差集运算的方法，下面就一起来看看吧。

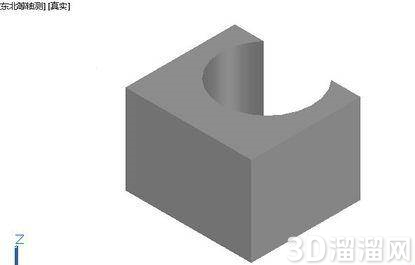

如下图，此零件是长方体被挖掉圆柱体而成的图形，我们可以用差集命令进行这个零件的运算。
1、切换三维模式，更改成东北等轴测，我们可以利用快捷键F7栅格隐藏。

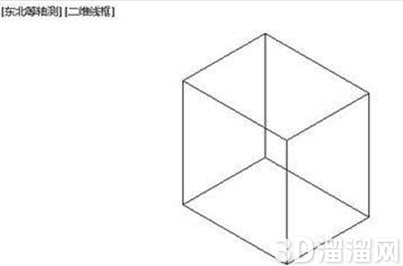

2、点击按钮【绘图】、点击【实体】、再点击【长方体】，画长方体。

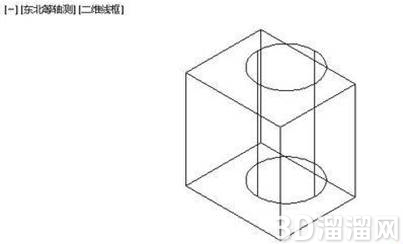

3、画一个圆柱体，如下图

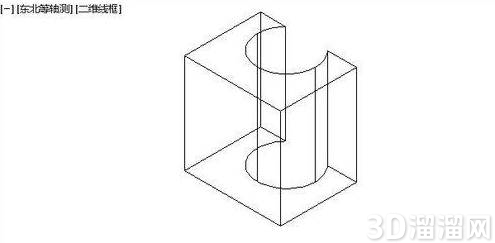

4、键盘输入命令SUBTRACT，确认回车。先点长方体，确定回车。再点圆柱，确认回车。
5、最后图形渲染一下即可
以上就是差集运算的具体步骤啦，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
