CAD怎么对填充图案进行修剪？

使用CAD软件进行绘制时，有时需要在创建好的填充图案内部增加或删除填充边界，这时就可以利用修剪功能修剪图案填充，还可以在【图案填充编辑器】选项卡中使用添加边界功能，这两种方法都可以在修建图案填充的同时保持院团填充的关联性。本文小溜将为大家演示如何使用上述两种方法修剪图案填充。

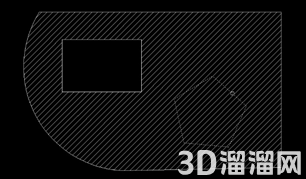

打开CAD软件，绘制如下图所示的简单图形：

方法一：

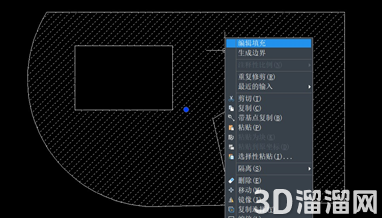

1.点击选中填充图案，点击鼠标右键在弹出来的下拉列表中选择【编辑填充】按钮；

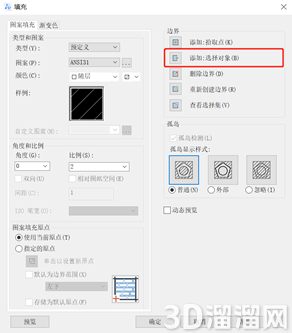

2.在弹出来的【填充】对话框中，点击边界选项栏中的【添加：选择对象】；

3.点击添加按钮后，回到图像页面，点击正五边形以选中图形，选中后按回车键确认；

4.回到【填充】对话框，点击【确定】即可完成图案填充修剪。

方法二：

1.在功能区的菜单栏中选择【修剪】功能；

2.在选择对象来修剪边界的提示下，选中正五边形，按回车键进行下一步；

3.选择要修剪的实体时，选中正五边形内部的图案填充，按回车键确认；

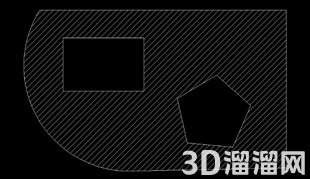

4.完成修剪图案填充的效果如下图所示：

如果完成修剪命令后，发现正五边形内部的填充图案没有修剪成功，则需要检查填充图案的孤岛样式，将其孤岛显示样式选择为【普通】，然后再重新操作上述的修剪步骤即可。
