Arcgis合并线图层和面图层

相同类型的图层合并 数据管理工具——常规——合并。 这个工具只能是线与线、面与面、点与点相同类型的图层合并。输入要合并的图层，设置输出的数据名称就可以了，非常简单。

不同类型的图层合并 “合并”这个工具只能用于相同类型的图层合并，不同类型的图层合并就要先把图层转为相同的类型。比如一个线图层，一个面图层，可以把线图层直接在转换工具中使用要素转面工具转为面图层，但是这时候我们发现属性表是空的，这样做是不正确的。下边介绍一种方法：线图层和面图层合并为线图层。

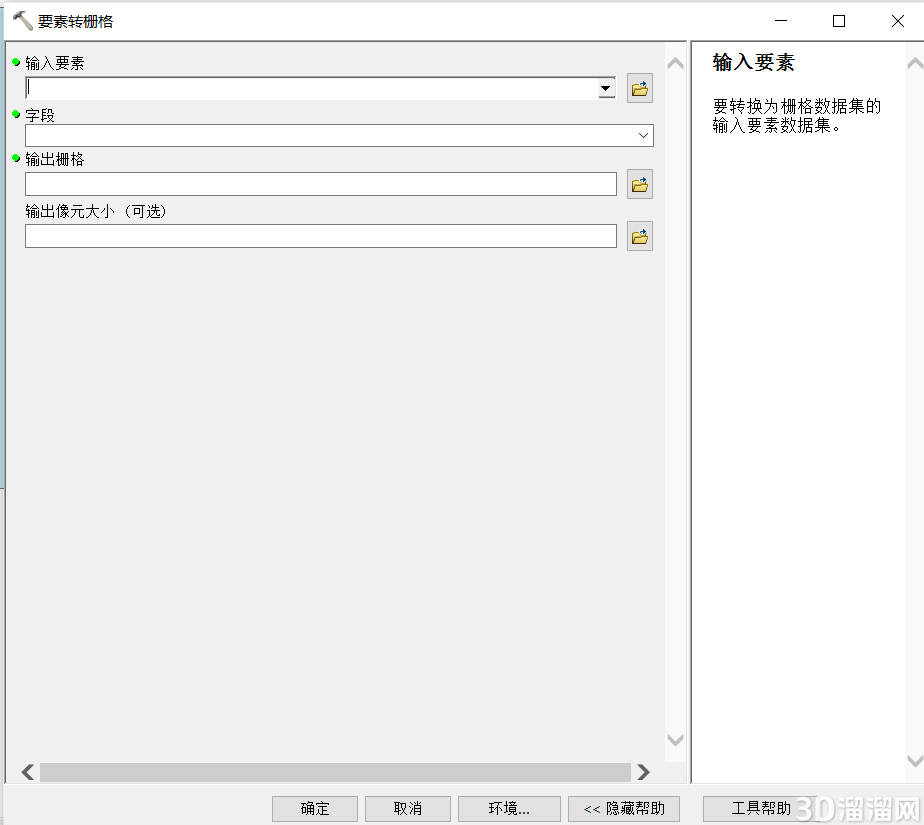

1、线转栅格 转换工具——转为栅格——要素转栅格，输入线图层数据，设置需要保留的字段，像元的大小可根据自己的需要设置。我想保留的属性是gridcode，输出的栅格数据的value值就是矢量数据的gridcode值。

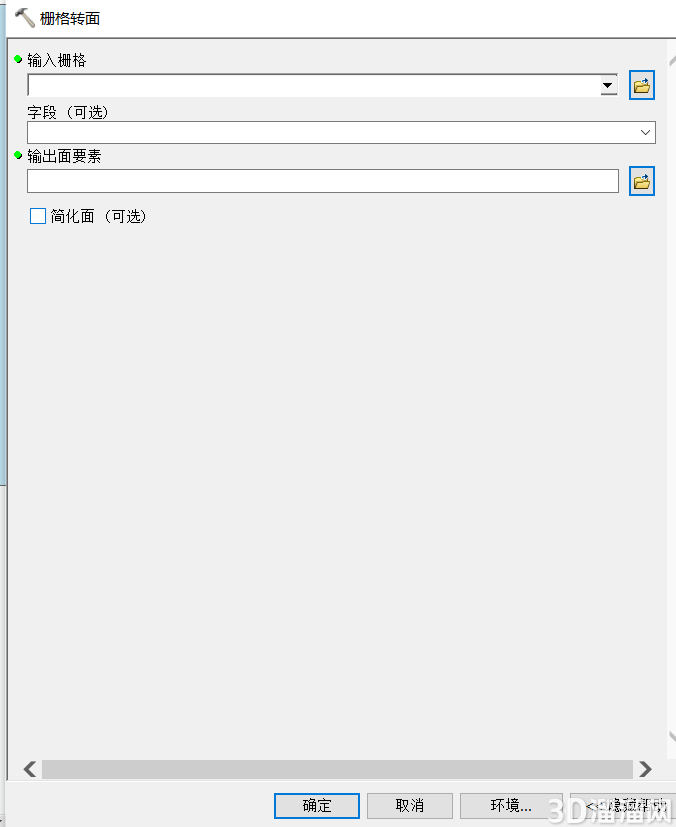

2、栅格转面 转换工具——由栅格转出——栅格转面，简化面不要勾选，字段选择value。

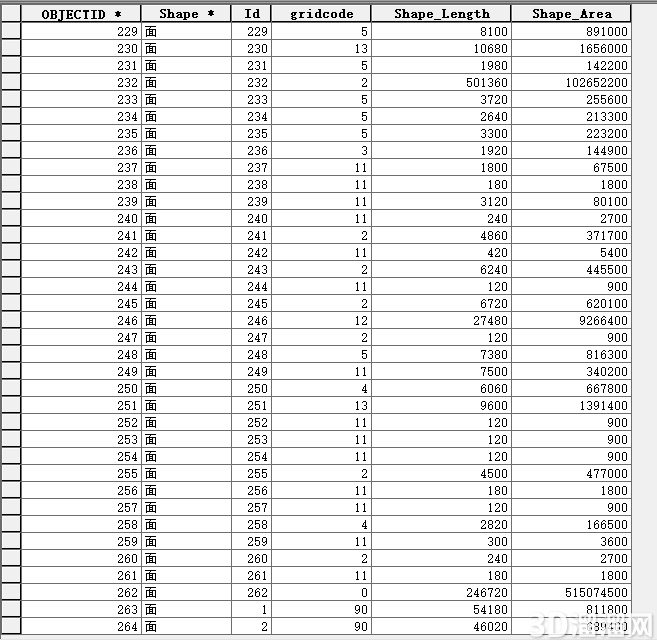

输出结果的属性表如下：

另一个面图层的属性表如下：

两者可以直接合并

3、合并 数据管理工具——常规——合并。就可以了，输出结果的属性表如下：

数据就合并到一起了。
