CAD怎么将多重引线对齐？

在一张工业设计图中往往有很多的多重引线，为了使得图纸整齐美观，就需要将引线对齐来使得图纸在视觉上整洁起来。下面一起来看看操作方法吧。

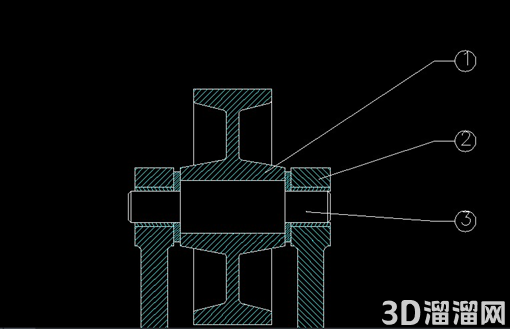

以下图为例，本文将给大家演示多重引线对齐的方法：

1.使用CAD软甲打开一张有三个或以上多重引线的图纸；

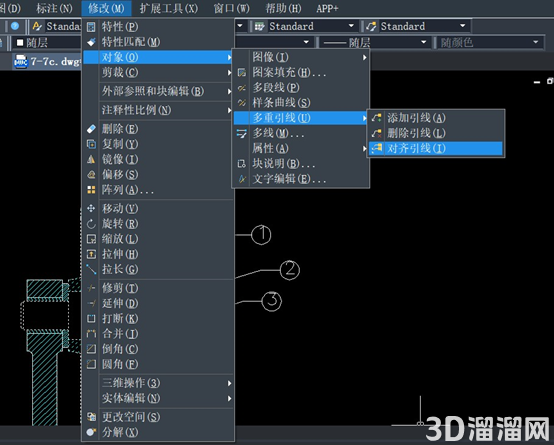

2.点击菜单栏中的【特性】选项卡，选择【多重引线】，在其下拉列表中点击【对齐方式】，激活多重引线对齐命令；

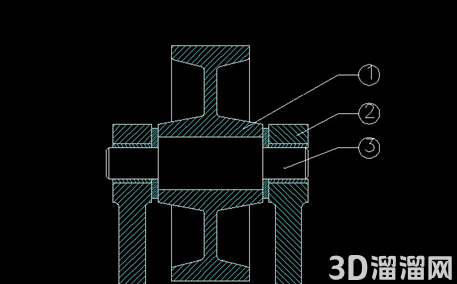

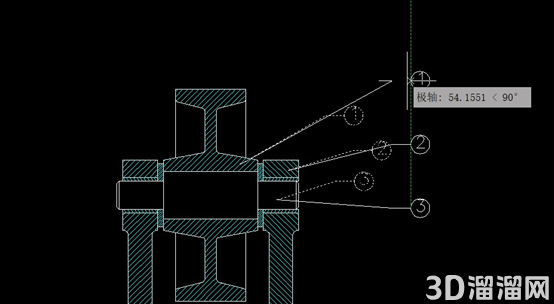

3.激活命令后，根据命令栏的提示进行操作，该命令在默认情况下需要选择一个对齐对象后，通过移动鼠标选择放置位置，将多个引线对齐在同一直线上；

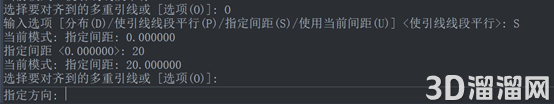

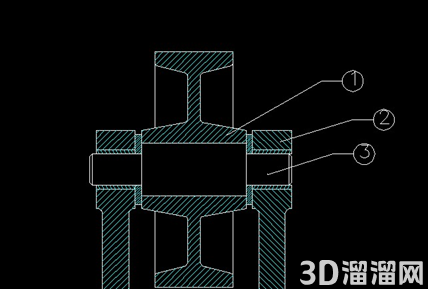

4.除默认方法外，我们还可以再命令行中输入【O】打开更多设置菜单，此处以【指定间距】为例，打开菜单后，输入【S】选择以【指定间距】的方式将多重引线对齐，输入间距【20】，后选择要对齐到的多重引线，这里我们选择①号引线作为对齐引线，最后指定引线放置方向即可。

“CAD怎么将多重引线对齐？”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
