CAD旋转命令画简易花瓶教程

在CAD中，旋转命令是很基础也很实用的技巧。但很多小伙伴都是初学CAD所以对于一些操作技巧不是很熟悉，但没关系。今天小溜先带大家来看看使用CAD旋转命令画简易花瓶的实例，相信大家看完就能掌握该技巧了。

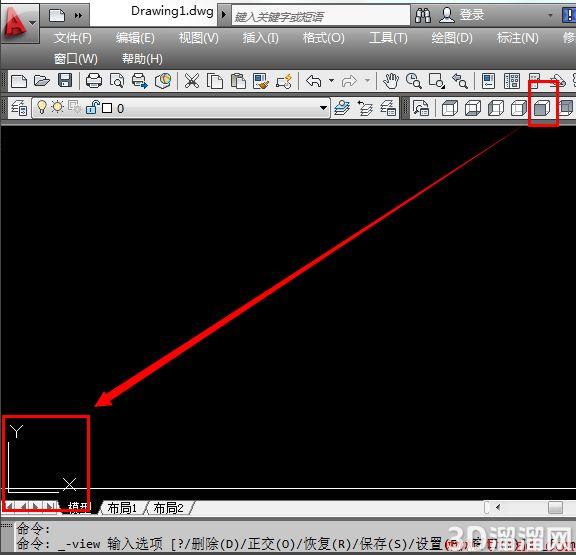

1、打开autoCAD，视图——前视

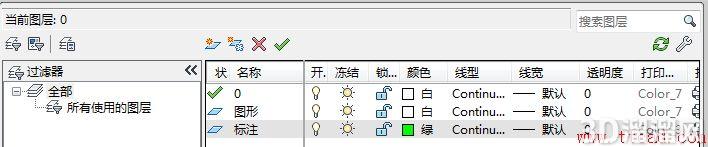

2、新建图层

LA——空格——新建图形图层与标注图层

3、画一个长100mm，高300mm的矩形

REV(矩形)——空格——用鼠标左键点一个，松开左键再拖一下鼠标——输入 100,300——矩形画好

再沿上下边的中点画一条直线

L(直线)——空格——用鼠标左键点一下上边的中心，再点一下下边的中点——空格——直线画好

4、AutoCAD2018中文版如图画一条样条曲线

SPL(样条曲线)——空格——在矩形右上顶点点击第一点，然后如图弯曲点3点，最后点矩形右下顶点——空格

若画的不好，可以再调整样条曲线的各个点

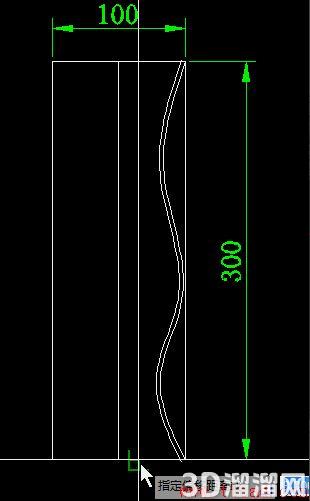

5、将样条曲线向左偏移3mm

O(偏移)——空格——输入3——选择样条曲线——再此线的左边点一下

6、将矩形分解

X(分解)——空格——选择矩形——空格

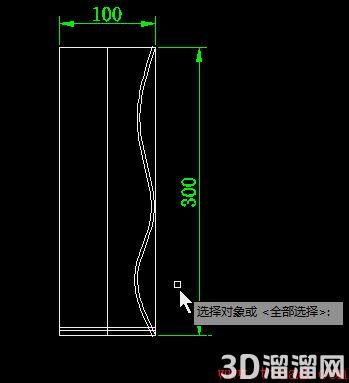

再将矩形的下边向上偏移5，再向上偏移3

O(偏移)——空格——输入5——选择下边线——在此线的上边点一下——空格(击两下空格)——输入3——在此线的上边点一下

7、如图修剪多余的线条

TR(修剪)——空格——单击鼠标右键——选择要修剪的线条

再将其它多余的线条删除

选择要删除的线条——E(删除)——空格

8、倒圆角

F(倒圆角)——空格——R(输入圆角半径)——1.5——选择要倒圆角的两边线——空格——再选择要倒圆角的两边线——空格——直到倒完

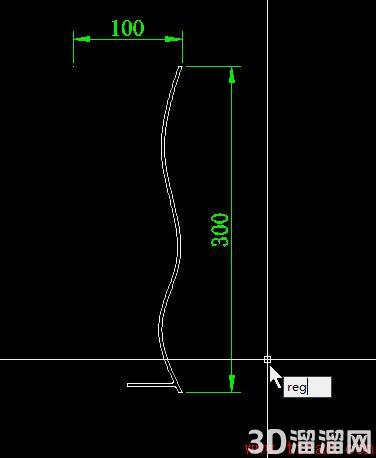

9、将些图形面域

REG(面域)——空格——框整个图形——空格

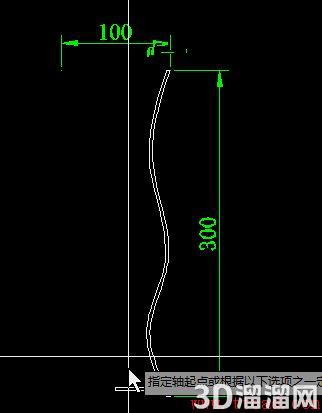

10、将此面域图形沿左边中线旋转

REV(旋转)——空格——选择图形——空格——点中线上端点与下端点——空格

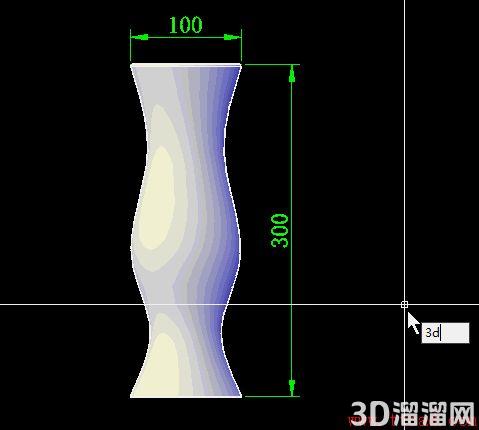

11、转概念视觉样式

SHA(视觉样式)——空格——C(概念)——空格

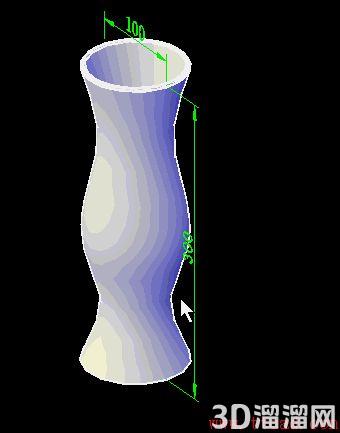

动态观察

3DO(动态观察)——空格——按住鼠标左键，拖动观察

AutoCAD2018中文版花瓶画好了
