CAD室内设计常用图标和符号

在CAD设计中，墙体和结构的图标和符号用于表示建筑的基本框架。本文小溜就带大家一起来了解一下CAD室内设计常用图标和符号，一起来看看吧。

CAD室内设计常用图标和符号说明：

1、详图索引符号以及详图编号

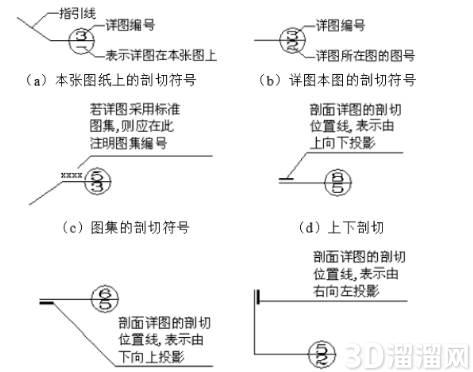

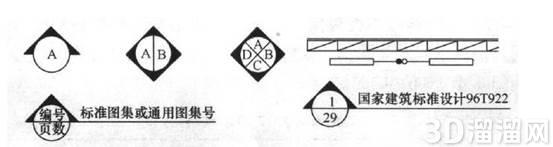

进行室内设计过程中，我们可以在室内设计图上标注一个详图索引符号来表明需要另外用详图来表示的部位。详图索引符号是直径为10mm的细实线圆圈，如图1所示。其中详图与图样在同一张纸上用图1（a）的形式表示，详图与图样不在同一张纸上用图1（b）~图1（g）的形式表示。

图1详图索引符号

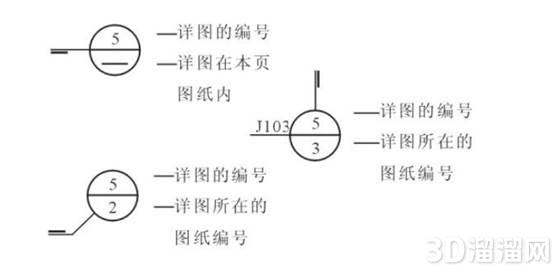

详图编号是直径为14mm的粗实线圆圈，如图2所示。

图2详图编号

2、引出线

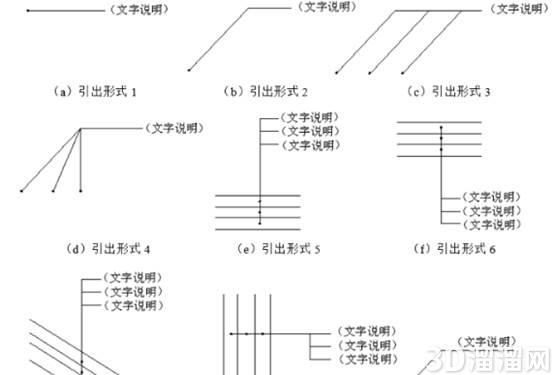

引出线是用于补充说明的一条或多条由图样指向文字说明的线段， 常见的引出线分为普通引出线和多层构造引出线，其中普通引出线如图3（a）~图3（d）所示，多层构造引出线如图3（e）~图3（h）所示。

图3引出线形式

需要注意的是文字说明既可以位于引出线端头，也可以位于其之上，且文字说明的顺序应该与多层构造引出线的分层顺序统一。

3、内视符号

内视符号是为了表示在室内空间中垂直隔断的设计情况的一个或多个立面图，它是连接平面图和室内立面图的桥梁，其包含三个关键信息：视点位置、方向和编号。内视符号的形式如图4所示：
