掌握犀牛Rhino5.0点物体绘制（一）

在犀牛Rhino5.0中由于有各种物件锁点的存在，因此在直接使用Rhino建模工具进行建模时很少使用点。点通常较多的使用于从逆向过程中，例如，从三维扫描仪中输入点云文件到Rhino,再通过本身命令或者外挂插件生成NURBS模型。下面小溜对绘制点物体工具集命令进行详细讲解，一起来学习下吧。

电脑犀牛Rhino5.0软件方法/步骤

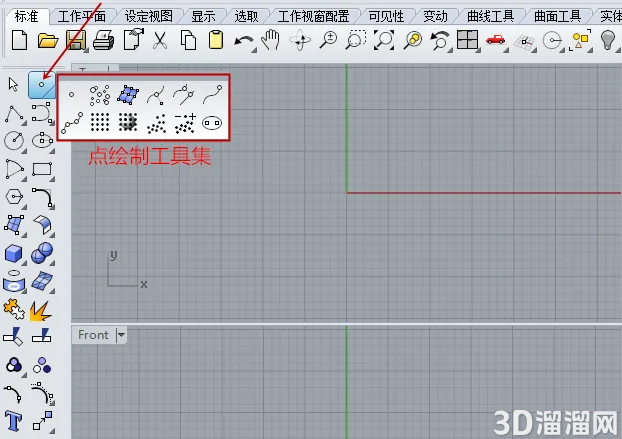

1、绘制点物体的命令工具集，如图1所示。介绍该工具集分两部分来进行说明各个图标的使用方法，在这篇文章中先介绍该工具集内（单点、多点、抽离点、最接近点、数个物件的最接近点、标示曲线起点终点）等图标的使用方法。

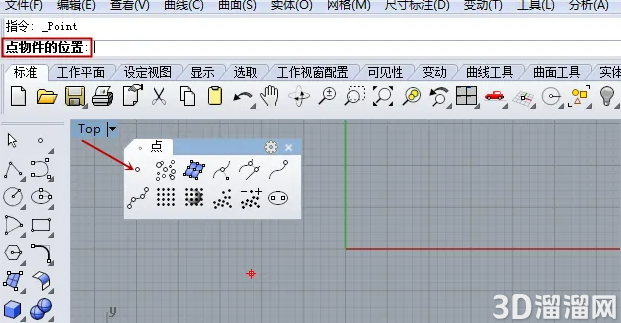

2、单点（Ponit），用于绘制单个点，操作方式为：单击该按钮，当命令行提示“点物件的位置”时，在操作视窗内选取合适的位置绘制单个点。如图2所示。

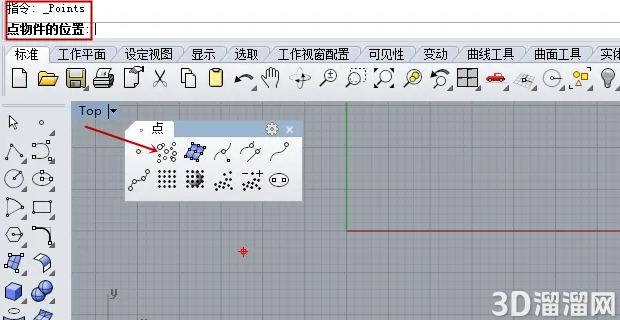

3、多点（Ponits），用于绘制多个点，操作方式为：单击该按钮，当命令行提示“点物件的位置”时，在操作视窗内选取合适的位置绘制多个点。如图3所示。

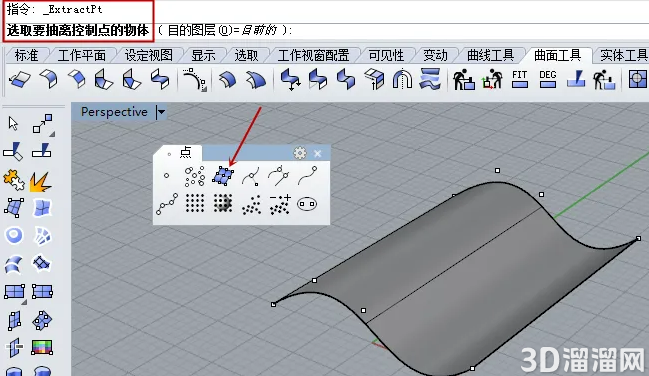

4、抽离点（ExtractPt），用于抽取物件的控制点，该物件可以是曲线、曲面或多重曲面。操作方式为：点击该按钮，当命令行提示“选取要抽离控制点的物体”时，选取需要抽取控制点的物体，再点击“确定”即可从物件上抽取控制点。如图4所示。

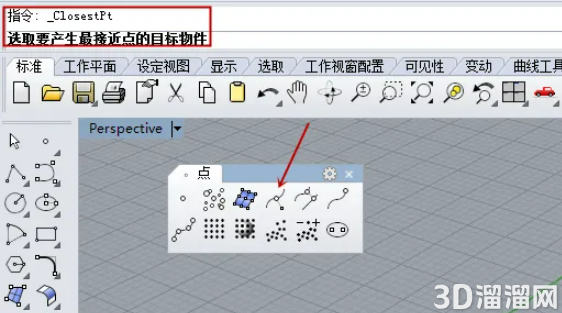

5、最接近点（ClosestPt），用于自动绘制靠近的被选择物体，被选择物体可以是曲线、曲面、多重网格和多重曲面，但不能是单个网格。操作方式为：点击该按钮，当命令行提示“选取要产生最近点的目标物件”时，选取需要产生最近点的物体，然后在操作视窗内于靠近被选择物体附近单击鼠标左键，就会在被选择物体上产生一个点。如图5所示。

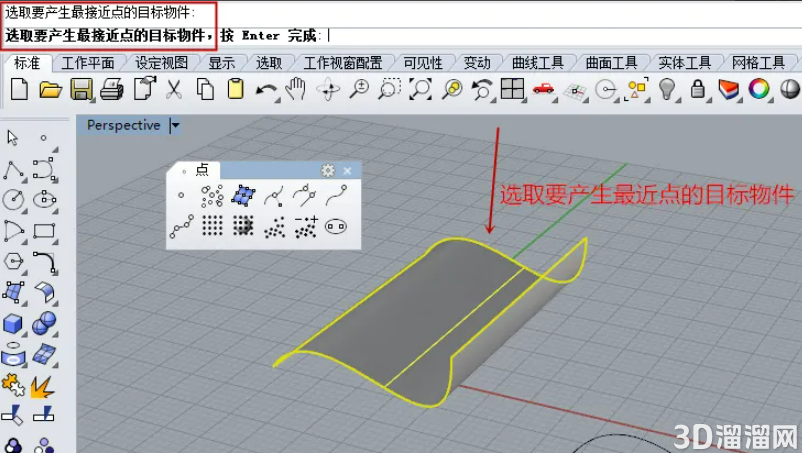

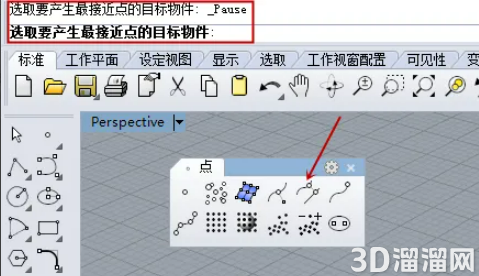

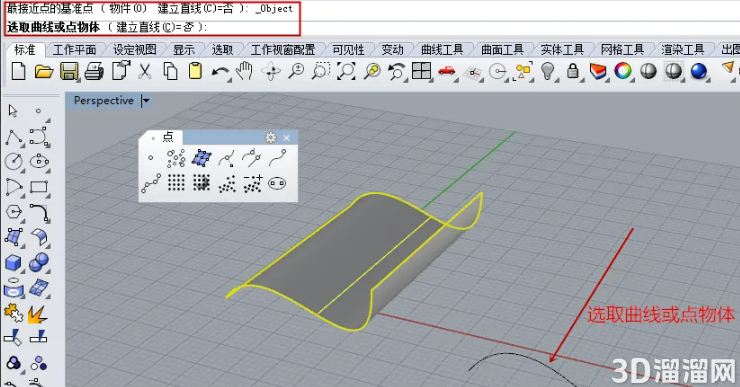

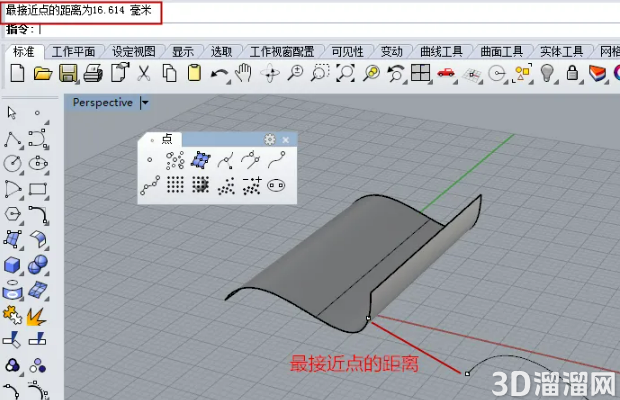

6、数个物件的最接近点（ClosestPt（pause）），用于产生某个物件距离一条曲线或一个点上的最近点。操作方式为：点击该按钮，当命令行提示“选取要产生最近点的目标物件”时，选取要产生据某曲线或点最接近点的物件，然后命令行提示“选取曲线或点物体”时，选取目标曲线或点，即可产生在此物件上据此曲线或点最近的点；若是产生据某一曲线上的最近点，也会同时在该曲线上产生一个点。如图6，7，8，9所示。

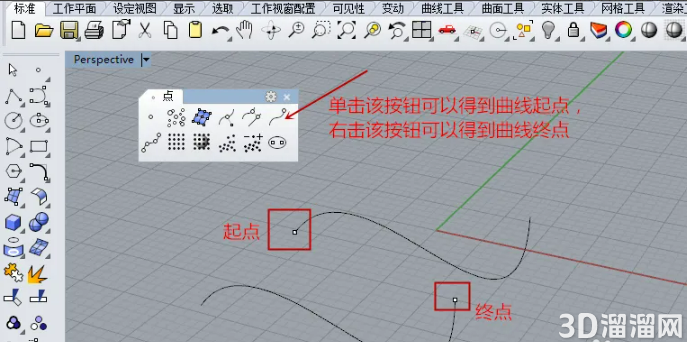

7、标示曲线起点终点（CrvStart，CrvEnd），用于得到一条曲线的端点，在Rhino中，任何一条曲线都有起点和终点的方向之分。单击该按钮可以得到曲线起点，右击该按钮可以得到曲线终点。操作方式：点击该按钮后，再点击目标曲线，确定即可。如图10所示。
