在ArchiCAD中，砖块的排列是设计中一个至关重要的环节。本文将带大家深入探讨ArchiCAD中排砖的三种方式，帮助小伙伴们可以更高效地完成图纸设计任务。

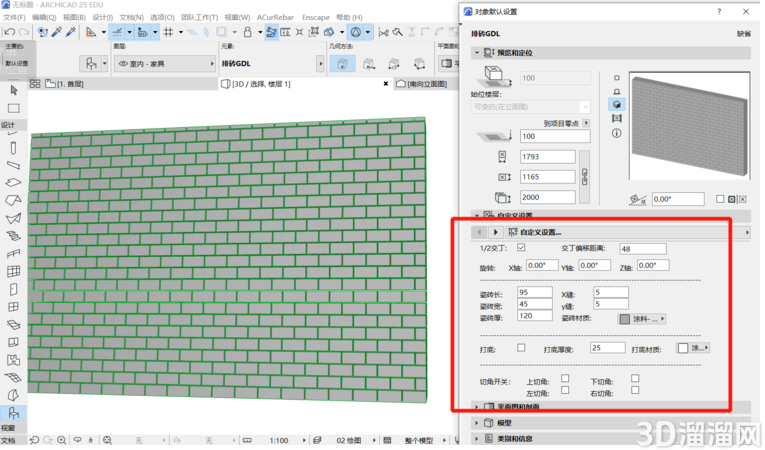

（1）使用GDL排砖对象
（2）使用幕墙工具面板做砖

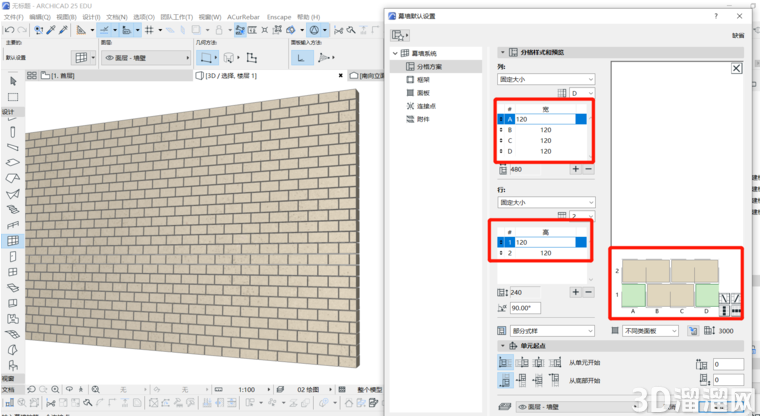

分隔方案设置为错缝排布：

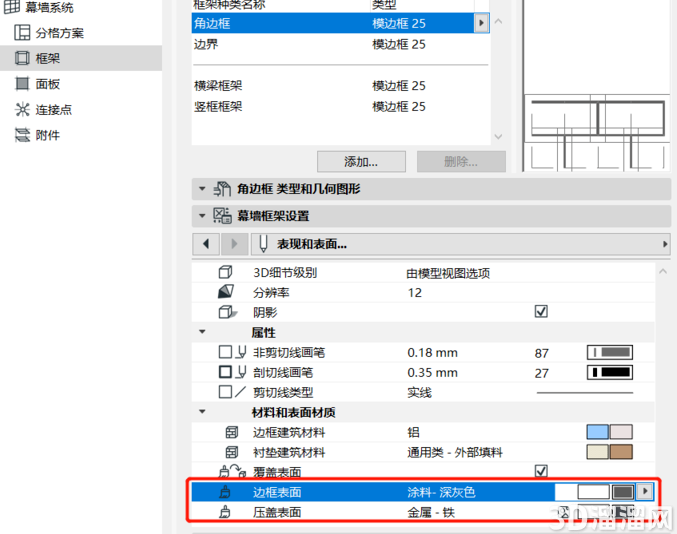

幕墙框设置为一定厚度的不可见或深灰色的“砂浆框”：
（3）使用幕墙工具框做缝

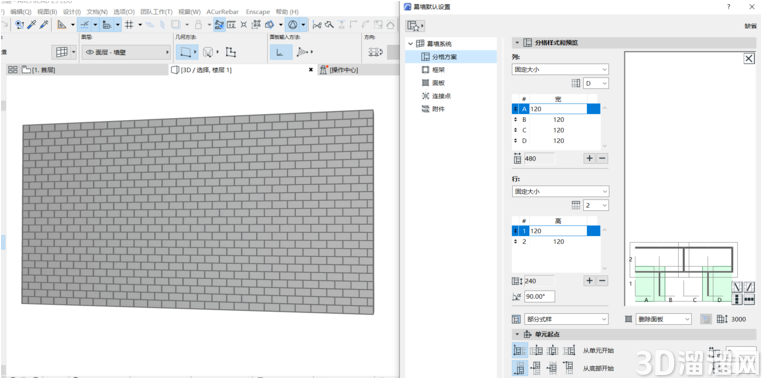

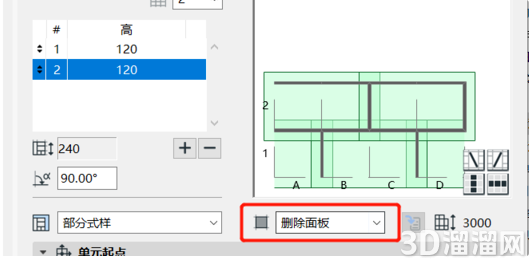

在上种方法基础上设置幕墙面板为“删除面板”：

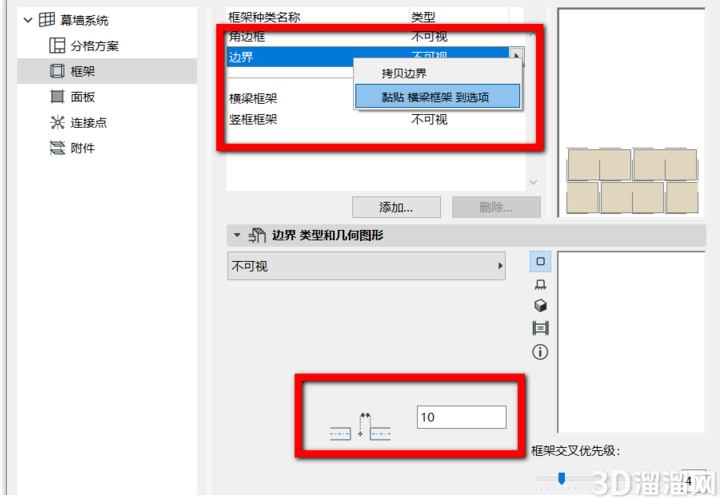

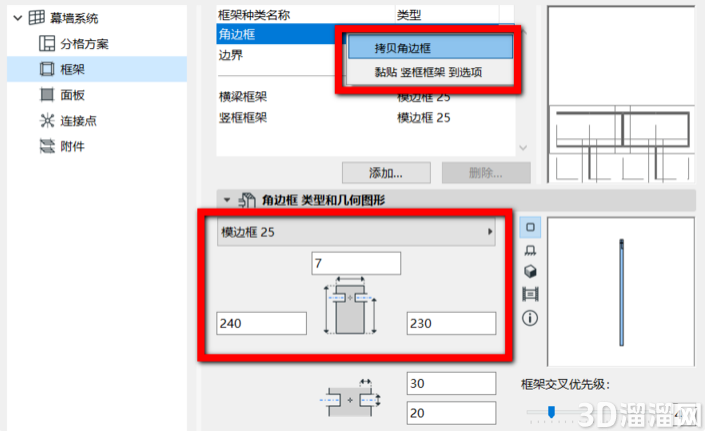

修改边框为抹灰宽度边框：
对墙体做实体布尔差集操作（布尔太多影响操作，也可不做差集，让幕墙框略微凸出墙面即可）
如需要开门窗，推荐第三种方式（幕墙框做缝）

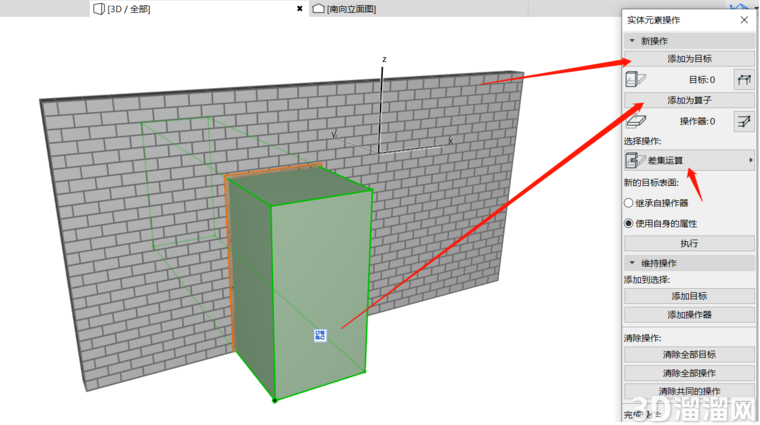

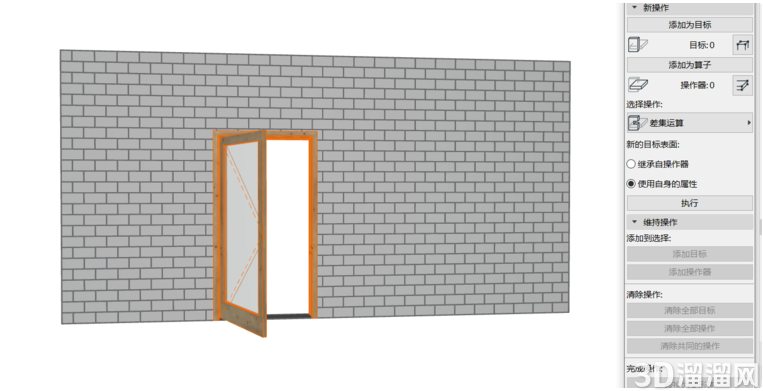

结合门窗洞口绘制变形体块，将幕墙框作为目标，变形体开洞块作为算子，求差集运算：
温馨提示：复杂的砌体方式可能就要幕墙工具一层层做了，或者用GDL语言再把逻辑写复杂些。
