分类：CAD图纸作者：小溜时间：2023-12-01 14:41:16
在CAD软件中，我们有时候会需要在一个圆的基础上绘制内切圆外切圆，那么具体要如何实现该操作呢？下面小溜就带大家一起来看看详细操作步骤吧！

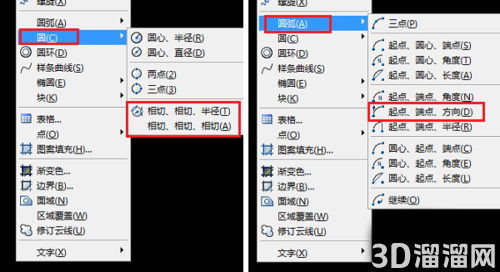

1、如下图，选择画圆的工具

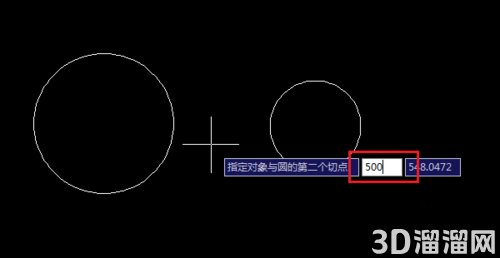

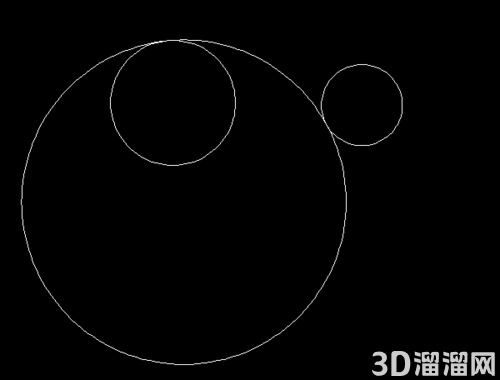

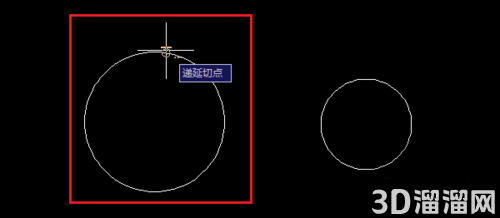

2、输入命令c，回车，输入t，回车，点击切点区域，公切圆的半径输入，回车
3、如果公切圆的圆心是知道的，就先计算半径，然后重复上一步

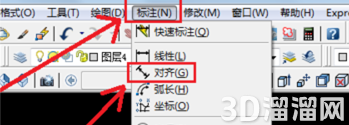

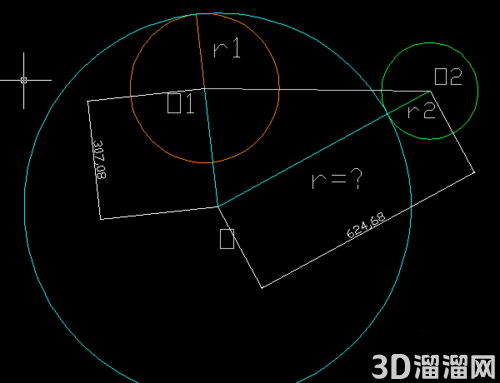

4、点击标注，选择对齐，点击一下公切圆的圆心与内切圆的圆心，回车。再标注一下公切圆的圆心与外切圆的圆心即可。

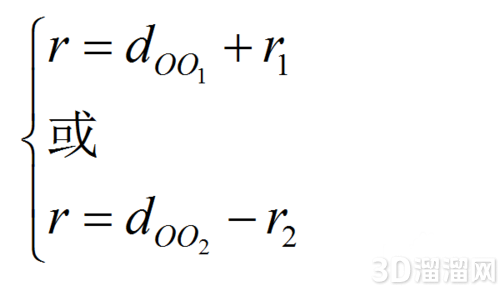

5、计算公切圆的半径r，再重复一次第2步。

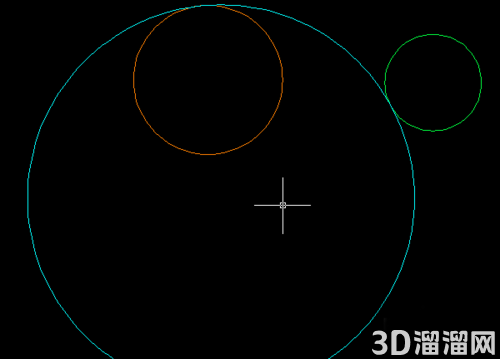

最后结果如下
