CAD怎么寻找不规则图形的质心？

在CAD制图时我们常要寻找不规则图形的质心、重心，应该要怎么做呢？在假设质量均匀、重力场均匀的情况下，物体的质心和重心是重合的，那么让我们在这一假设下来看看要如何寻找不规则图形的质心重心吧！

1、打开CAD软件，绘制一个大圆，并在大圆中绘制几个不重合的小圆，以这样一个不规则图形为例，寻找它的质心重心；

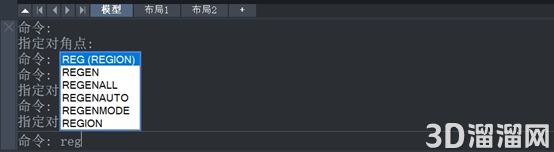

2、在命令行中输入【REG】，回车，选中五个圆，回车，这样就将这五个对象进行了面域处理；

3、在命令行中输入【SUB】，回车，将大圆中的四个小圆减去；

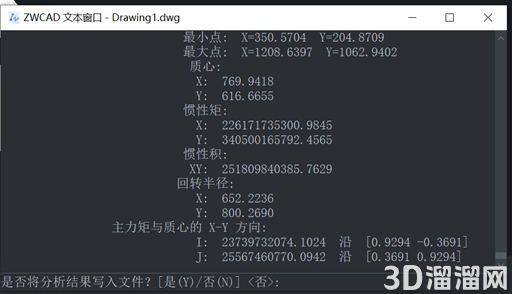

4、在命令行中输入【MASS】，回车，选择对象后，回车，会弹出一个文本窗口，记下其中质心的XY点坐标；

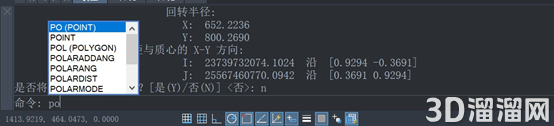

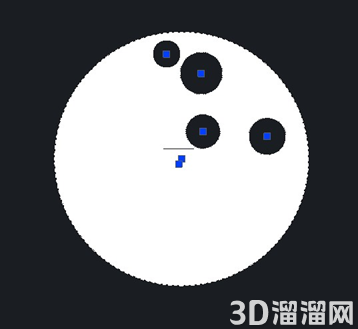

在命令行中输入【OP】，回车键确定，改变点样式，输入该点坐标后，就找到了这个不规则图形的质心了！如下图所示，我们可以看到质心与大圆的圆心并不在同一位置。
