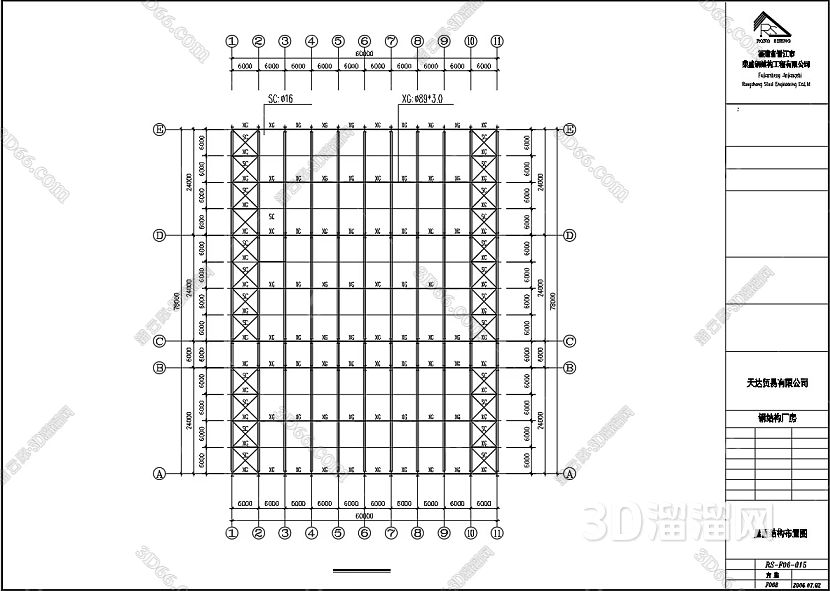

工程图如何提取？

工程图是在工程设计和施工中起到十分重要作用的一种规划性和指导性的设计图纸。它通过图纸上的标注、符号和尺寸等信息，传达给工程人员有关于工程结构、工艺和材料的关键性信息，使得设计师和施工人员能够准确理解并遵循这些信息，完成工程项目。

在工程图纸的制作过程中，提取工程图非常关键。这个过程涉及到从工程设计的蓝图中获取关键信息，并将其表达出来。以下是一些关于如何提取工程图的重要步骤：

首先，要理解工程图纸上的不同标注和符号的含义。在设计图纸上，通常会使用一系列特定的符号和标记，例如平面图符号、线型几何图形、尺寸和文字标注等。这些符号和标注都有特定的含义，通过理解它们的意义，我们能够更好地从图纸上得到关键信息。

第二，重点关注设计图纸上的尺寸标注。尺寸标注是工程图纸上最重要的信息之一，它直观地表达了构件的尺寸和位置。在提取工程图时，我们需要仔细检查图纸上的尺寸标注，确保将其正确地转换为实际尺寸。这对于后续的施工和制造过程至关重要。

第三，要注重工程图纸上的比例和比例尺。为了使工程图纸的尺寸接近实际尺寸，通常需要将其进行缩放。工程图纸上的比例尺是一个非常重要的参考，它指导着我们在提取图纸时如何缩放尺寸。因此，在提取工程图时，我们需要准确地理解比例尺，将其转换为实际尺寸。

第四，要仔细检查工程图纸上的图形几何性质。在工程图纸中，通常会涉及到一些特殊的几何图形，例如曲线、圆弧、多边形等。在提取工程图时，我们需要确保准确地绘制这些图形，并理解其几何特性。这将有助于我们在后续的工程设计和施工中准确地复制和制造这些图形。

最后，要认真阅读和遵循设计图纸上的文字说明。在工程图纸上，通常会有一些文字说明，例如结构材料、施工方法、特殊要求等。这些说明对于工程项目的成功实施至关重要。因此，在提取工程图时，我们应该仔细阅读和理解这些文字说明，并确保在后续的工程设计和施工过程中按照要求执行。

总结起来，工程图的提取是工程设计和施工的重要一环。通过正确理解和操作图纸上的标注、符号和尺寸，我们能够准确提取所需信息，为项目的成功实施和完工奠定基础。因此，我们需要注重细节，并始终遵循设计图纸上的要求和指导，以确保工程项目的质量和效益。
