建筑设计图纸是建筑工程中不可或缺的一部分,它们用于传达设计意图、规格和细节。本文将介绍建筑设计图纸的几种主要分类,以帮助您更好地理解它们的用途。

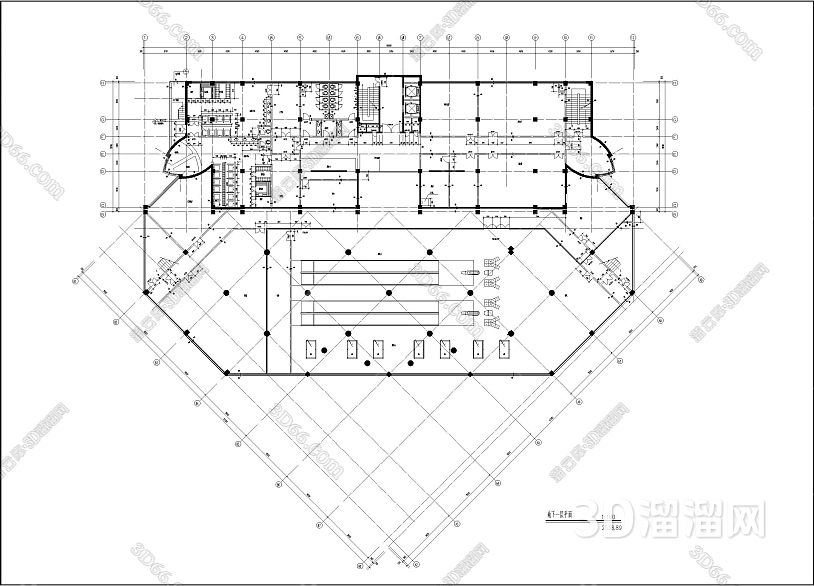

1、平面图
平面图是建筑设计的基础,它展示了建筑物的水平布局,包括房间分布、尺寸和关键特征。平面图通常包括地面平面、一楼平面、二楼平面等,以便工程师和建筑师能够了解建筑的整体结构。
2、竖向剖面图
竖向剖面图展示建筑物的纵向剖面,包括墙壁、楼板、天花板和地基的截面,以便显示建筑物内部和外部的结构和细节。
3、立面图
立面图呈现建筑物的外部外观,包括外墙、窗户、门和其他装饰性元素。这有助于建筑师和设计师更好地理解建筑物的外观和风格。
4、建筑细节图
建筑细节图通常包括了解建筑物内部和外部构造细节的信息,例如墙壁交汇处、窗户和门框架、屋顶结构等。
5、设备图
设备图包括建筑中的机械、电气和管道系统的布局,如空调系统、电气线路和管道布置图。
总结:建筑设计图纸是建筑工程中的关键元素,它们以不同的分类方式提供了关于建筑物的各种信息,从平面布局到细节设计。了解这些不同类型的图纸对于确保建筑工程的顺利进行至关重要。
