消防施工图怎么画？

消防施工图是指在建筑物设计和施工过程中，用于指导和记录消防设施与设备安装位置、布局、管线走向、管径、材质等相关信息的图纸和文件。正确绘制消防施工图对于保障建筑物消防安全至关重要。

绘制消防施工图首先需要了解建筑物的设计方案和相关规范标准，以确保符合消防安全要求。接下来，需要采用专业绘图软件或常见的CAD软件进行绘图操作。以下是绘制消防施工图的基本步骤：

1. 收集所需资料：收集建筑物设计方案、消防安全技术要求、相关规范标准等相关文件资料。

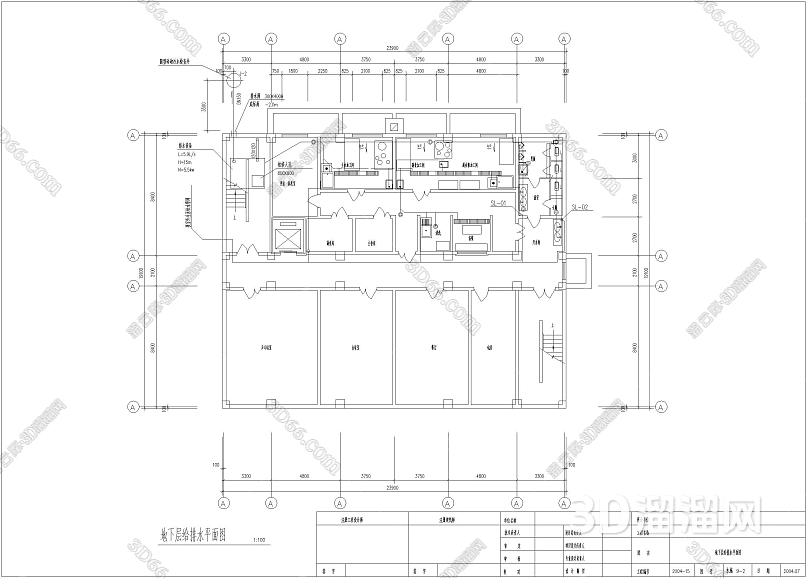

2. 绘制平面图：根据建筑物的平面布局，使用CAD软件绘制建筑物的平面图。平面图应包括建筑物的外立面、平面布局、建筑结构等信息。

3. 确定消防设备位置：根据消防规范要求和建筑物特点，确定消防设备（如灭火器、喷淋系统、防排烟系统、消防水源等）的位置，并在平面图上标注。

4. 绘制灭火器示意图：根据建筑物的使用性质和面积，绘制灭火器示意图。根据灭火器种类和数量，标明灭火器的安装位置，并注明距离和标高等要求。

5. 绘制喷淋系统布置图：根据建筑物的特点和设计要求，在平面图上绘制喷淋系统的布置图。标出喷淋头的位置、数量和喷淋管道的走向。确保喷淋头的分布均匀，覆盖面积合理，以保证火灾时的灭火效果。

6. 绘制防排烟系统图：根据建筑物的功能和使用性质，确定防排烟系统的布置和组成。在平面图上标出烟气排放口、风机位置、管道布置等信息。

7. 绘制消防给水管道示意图：根据建筑物的特点和设计要求，绘制消防给水管道示意图。标注给水管道的走向、口径、材质、连接方式等信息。

8. 绘制消防电气布线图：根据建筑物的使用性质和规范要求，绘制消防电气布线图。标注电气设备（如消防报警控制系统、消防排烟风机、消防电梯等）的位置和连接方式。

9. 绘制消防控制室布置图：根据建筑物的特点和设计需求，绘制消防控制室的布置图。标注控制室内消防设备的位置、布线方式、控制设备等信息。

10. 编制技术资料：根据以上绘制的图纸和信息，编制消防施工图的技术资料，包括施工图册、清单、设计说明书等。

绘制消防施工图的过程需要严格按照规范要求和精确度，同时要及时进行修改和更新，确保施工图的准确性和完整性。绘制完成后，还需要经过专业人员的审核和批准，保证消防施工图符合消防
