厂房建筑图纸怎么看？

了解如何正确地阅读和理解厂房建筑图纸对于建筑工程师和施工人员至关重要。本文将为您提供关于如何正确解释建筑图纸的指南，包括不同类型的图纸、常见的符号和标记，以及如何应用这些信息以确保工程的准确性和质量。

1、不同类型的建筑图纸

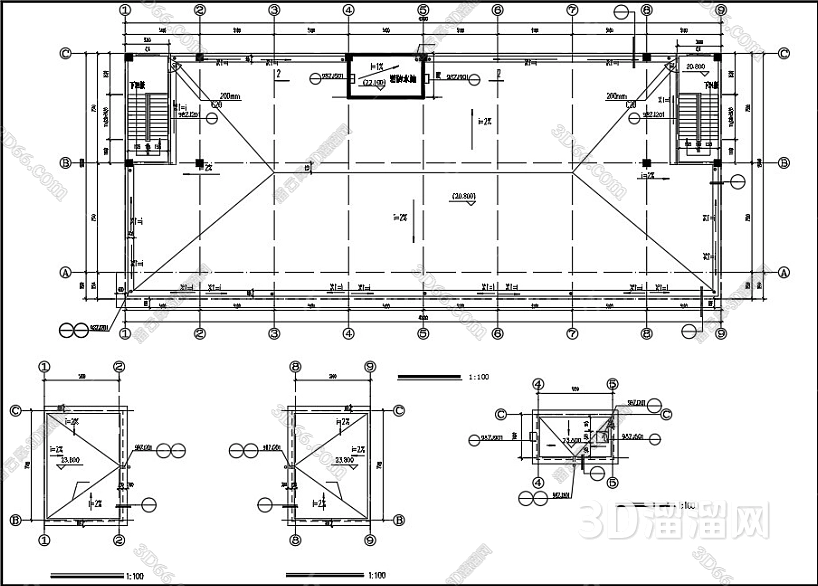

平面图：展示建筑物的布局和尺寸，包括墙壁、门窗、走廊等。

竖断面图：描述建筑物的截面，显示结构和细节。

平断面图：用于显示地下设施、管道和基础的截面信息。

立面图：呈现建筑物的外观和外部细节。

2、常见符号和标记

建筑物材料和元素的符号，如砖墙、钢梁、水管等。

尺寸标记和比例尺，以测量和规划建筑物的尺寸。

标高线和等高线，用于显示地形和高程变化。

符号和箭头表示流动方向、通风和电气设备。

3、解释建筑图纸的步骤

首先，仔细阅读图纸的标题、图例和标注。

查看每个图纸，了解其内容，包括尺寸、方向和标高。

将不同图纸之间的信息关联起来，以获得全面的了解。

如果有疑问，及时与设计师或工程师联系以获取解释。

总结：阅读厂房建筑图纸需要细致入微的观察和理解，包括不同类型的图纸和符号。正确的图纸解释对于确保建筑工程的准确性和质量至关重要。通过仔细研究和合理解释建筑图纸，可以帮助确保项目的顺利进行和成功完成。
