如何画建筑施工图？

建筑施工图是建筑设计的重要组成部分，它是建筑师将设计方案转化为可执行的施工图纸的过程。画好建筑施工图对于确保建筑工程的质量和进度至关重要。下面将介绍一些画建筑施工图的基本步骤和注意事项。

第一步是收集和整理设计资料。在开始画建筑施工图之前，建筑师需要收集和整理设计方案的相关资料，包括设计图纸、设计说明、技术规范等。这些资料将为后续的施工图绘制提供必要的依据和参考。

第二步是确定绘图比例和纸张尺寸。根据设计方案的大小和绘图要求，建筑师需要确定绘图比例和纸张尺寸。常用的绘图比例有1:50、1:100等，纸张尺寸可以选择A3、A4等。

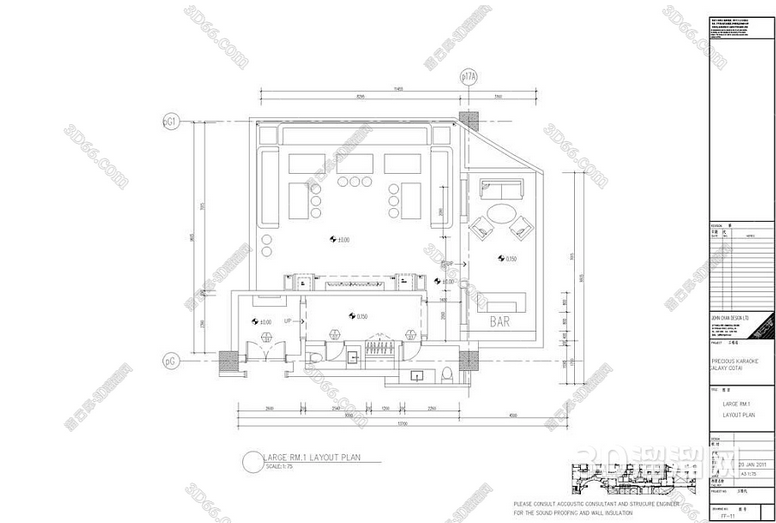

第三步是绘制建筑平面图。建筑平面图是建筑施工图的基础，它展示了建筑物的平面布局和空间分配。在绘制建筑平面图时，建筑师需要按照设计方案的要求，将建筑物的各个部分绘制出来，包括墙体、柱子、梁、楼板等。同时，还需要标注出建筑物的尺寸、位置和功能等信息。

第四步是绘制建筑立面图和剖面图。建筑立面图展示了建筑物的外立面和立面构造，剖面图展示了建筑物的内部结构和构造。在绘制建筑立面图和剖面图时，建筑师需要根据设计方案的要求，将建筑物的各个部分绘制出来，并标注出尺寸、材料和构造等信息。

第五步是绘制建筑细部图。建筑细部图展示了建筑物的细节构造和连接方式。在绘制建筑细部图时，建筑师需要将建筑物的各个细节部分绘制出来，并标注出尺寸、材料和施工方法等信息。这些细节图对于确保建筑物的施工质量和安全性非常重要。

第六步是标注和注释。在绘制建筑施工图的过程中，建筑师需要对图纸进行标注和注释，以便施工人员能够理解和执行。标注和注释的内容包括尺寸、材料、施工方法、注意事项等。这些标注和注释对于确保施工的准确性和顺利进行非常重要。

最后一步是检查和修正。在完成建筑施工图之后，建筑师需要对图纸进行检查和修正，确保图纸的准确性和完整性。同时，还需要与其他相关人员进行沟通和协调，以确保施工图符合设计方案和技术规范的要求。

总之，画建筑施工图是一项复杂而重要的工作，它需要建筑师具备扎实的专业知识和技能。通过以上的步骤和注意事项，建筑师可以画出准确、完整的建筑施工图，为建筑工程的顺利进行提供有力支持。
