怎样看给排水施工图？

给排水施工图是指给排水工程设计单位在给排水系统工程设计完毕后，为方便工程施工和质量控制所出具的图纸。它是施工过程中的重要参考依据，对于保证工程质量和工期的顺利进行具有重要意义。那么，怎样看给排水施工图呢？

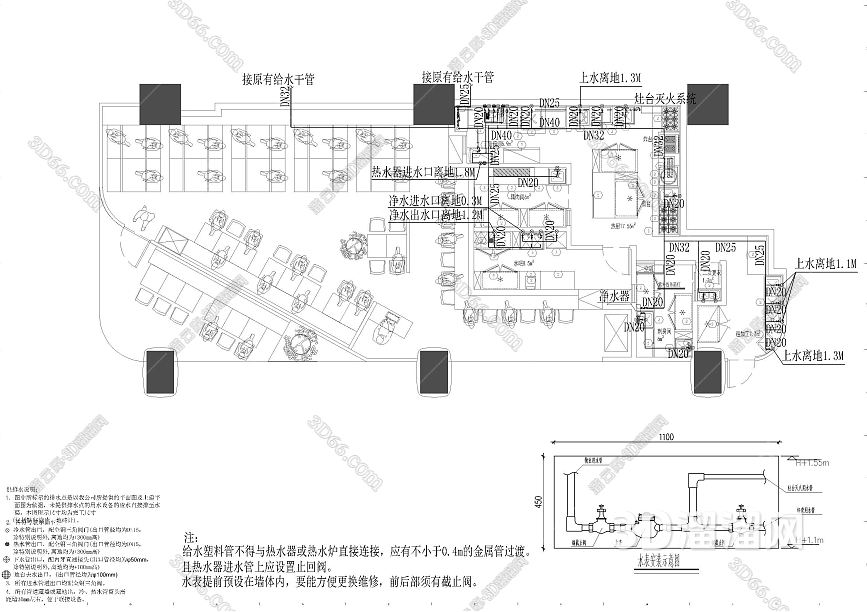

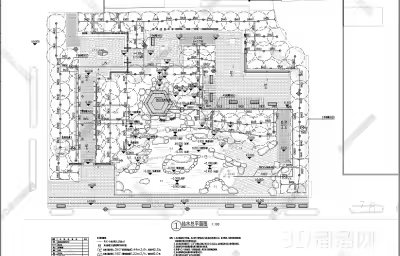

首先，我们要熟悉图纸的基本常识。给排水施工图主要由平面图、剖面图、计算设备图、设备布置图、明细表等组成。平面图是工程的骨架图，清楚地展示了给排水系统的位置和分布。剖面图则更为详细地展示了各个部位的细节，包括管道的直径、坡度等。计算设备图包含了与给排水系统相关的设备和管材的计算，设备布置图展示了设备的具体安装位置。明细表则进行了材料和设备数量的统计，有助于工程量的掌控。

其次，我们要学会浏览和分析图纸的各个部分。对于平面图，我们可以从整体上了解管线的走向和布局，选择合适的施工顺序和方法。可以通过标注的箭头了解管线的流向，通过图例了解不同类型的管道和标志的含义。剖面图则展示了具体的管线细节，可以了解到管道的材料、规格和坡度等信息。计算设备图和设备布置图则可以帮助我们了解设备的安装要求和性能参数。明细表则有助于我们控制材料和设备的采购数量和质量。

同时，我们还要学会揣摩设计者的意图。给排水施工图是由设计师根据具体工程情况进行的细致规划和设计，图纸上的标注和符号都有其特定的意义。例如，不同的线条粗细代表着不同的管道规格，箭头的方向代表着流体的流向，这些细节都需要我们仔细分辨和理解。另外，设计者在施工图上通常会标注一些关键的尺寸，以便施工人员准确施工。我们要注意这些标注和尺寸，并做好记录和研究。

最后，我们要与施工现场进行有效的沟通，及时解决问题和修改施工图。给排水施工图虽然经过精心设计，但在实际施工中仍然会遇到各种问题和难题。因此，与施工现场进行有效的沟通，及时解决问题和修改施工图是非常关键的。当施工现场出现疑问或者需要进行修改时，我们应该及时与设计师沟通，以确保施工的顺利进行。

总之，给排水施工图是给排水工程施工的重要参考依据，对工程质量和进度的控制有着重要意义。我们要认真学习和理解施工图的基本常识，熟练地浏览和分析图纸的各个部分，并揣摩设计者的意图。同时，我们要与施工现场进行有效沟通，共同解决问题和完善施工图。只有做到这些，才能保证工程的顺利施工和安全。
