怎样看建筑施工图？

建筑施工图是建筑设计的重要组成部分，它是建筑师将设计理念转化为实际施工的指南。对于建筑师、工程师、施工人员和监理人员来说，了解和掌握如何正确地阅读和理解建筑施工图是至关重要的。本文将介绍一些基本的方法和技巧，帮助读者更好地理解和应用建筑施工图。

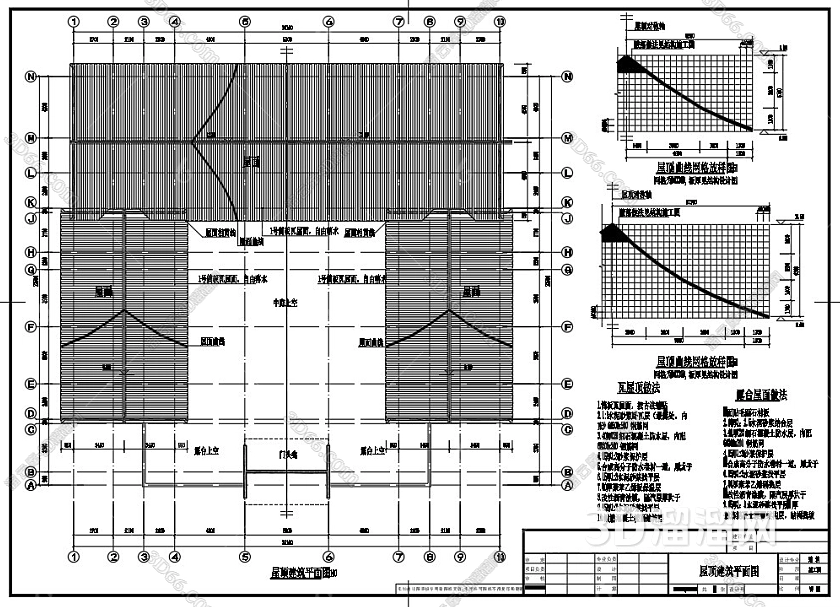

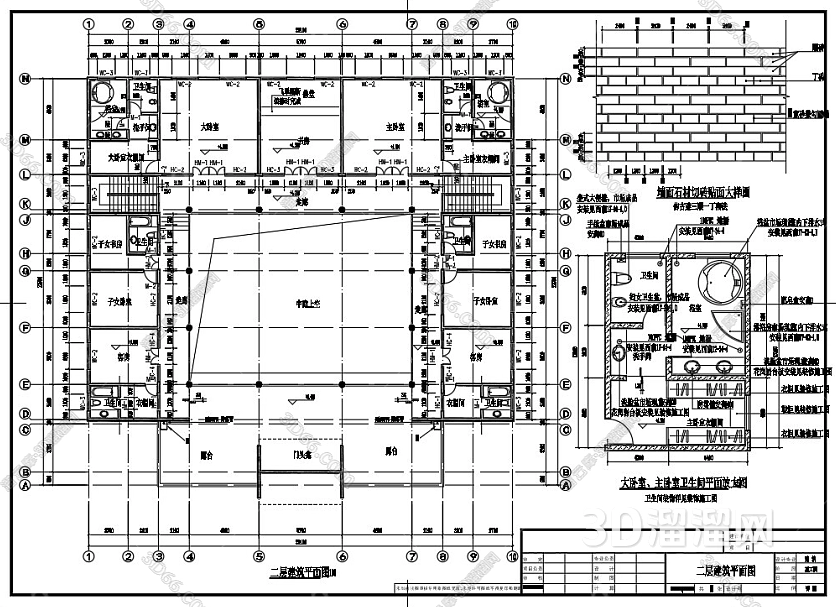

首先，了解建筑施工图的基本元素是非常重要的。建筑施工图通常包括平面图、立面图、剖面图和细部图等。平面图展示了建筑物的水平布局，包括房间的位置、尺寸和功能等。立面图展示了建筑物的垂直外观，包括墙体、窗户和门等。剖面图展示了建筑物的纵向结构，包括楼层高度、楼梯和电梯等。细部图展示了建筑物的细节，如门窗的构造和连接方式等。了解这些基本元素可以帮助读者更好地理解建筑施工图的内容和意图。

其次，学会阅读建筑施工图的比例尺是必要的。比例尺是建筑施工图中的重要标识，它表示图纸上的尺寸与实际尺寸之间的比例关系。常见的比例尺有1:50、1:100和1:200等。在阅读建筑施工图时，读者需要根据比例尺将图纸上的尺寸转化为实际尺寸，以便更好地理解建筑物的大小和比例关系。同时，比例尺也可以帮助读者判断建筑物的空间布局和功能分区等。

第三，注意建筑施工图中的符号和标识。建筑施工图中使用了大量的符号和标识，用于表示不同的建筑元素和构造细节。例如，墙体可以用实线或虚线表示，窗户可以用方框或圆圈表示，电线可以用直线或波浪线表示。读者需要熟悉这些符号和标识的含义，以便正确地理解建筑施工图的内容。此外，建筑施工图中还包括文字说明和图例，读者需要仔细阅读和理解这些说明，以便更好地理解建筑施工图的意图和要求。

最后，了解建筑施工图的构造和组织方式是非常重要的。建筑施工图通常按照建筑物的不同部分和系统进行组织和分类。例如，平面图可以按照不同楼层进行组织，立面图可以按照不同立面进行组织，剖面图可以按照不同剖面进行组织。读者需要根据建筑施工图的构造和组织方式，有条理地阅读和理解建筑施工图的内容。同时，读者还需要注意建筑施工图中的交叉引用和关联关系，以便更好地理解建筑施工图的整体结构和逻辑。

总之，正确地阅读和理解建筑施工图对于建筑师、工程师、施工人员和监理人员来说是至关重要的。通过了解建筑施工图的各个相关知识点，能够让你更加轻松从容的看懂每一张图纸。
