图纸中的节点大样介绍以及识读

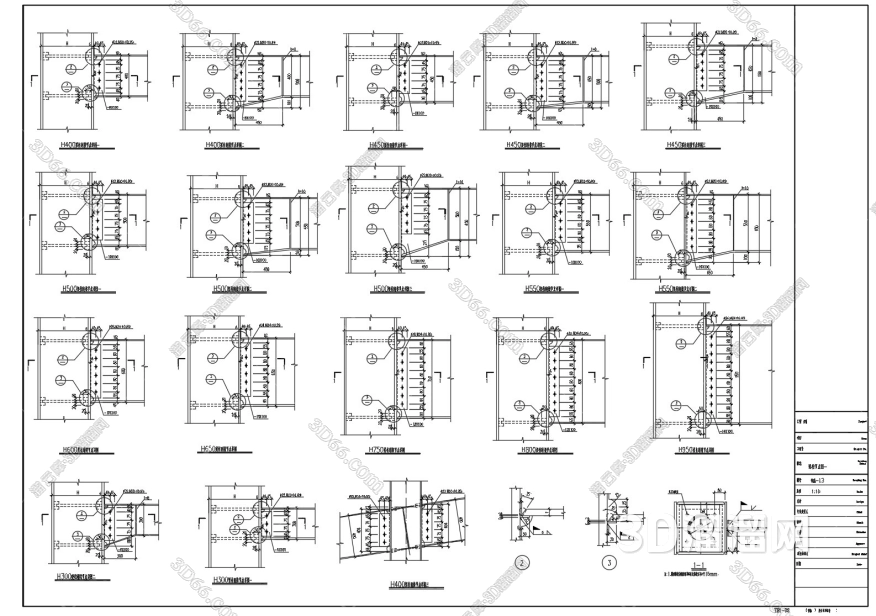

节点大样通常以放大的方式呈现，使得细节更加清晰可见。以下是一些常见的节点大样的类型和识读方法：

一、图纸节点介绍

1. 墙体节点：展示墙体与其他构件（如梁、柱、楼板）之间的连接方式。这可能包括墙体的嵌入、墙柱交接、墙体的衔接等细节。

2. 梁柱节点：展示梁和柱之间的连接方式，如梁柱衔接、梁的嵌入等。节点大样还可能显示梁的钢筋布置、钢筋连接方式等。

3. 地板节点：展示地板与墙体、柱子或其他结构之间的连接方式，包括地板的嵌入、地板与墙体的密封、地板承重结构等细节。

4. 窗户节点：展示窗户与墙体之间的连接方式，包括窗框的安装、密封条的使用、玻璃的安装等细节。

5. 屋顶节点：展示屋顶与墙体、梁柱之间的连接方式，包括屋顶防水层的处理、屋顶排水系统、屋面材料的连接等细节。

二、图纸节点识读

1. 仔细观察放大的细节：节点大样通常会放大关键细节，使其更加清晰可见。仔细观察图纸上的细节，包括构件的连接方式、细节构造和材料选择等。

2. 阅读标注和尺寸：节点大样上通常会有标注和尺寸，显示细节的尺寸、材料规格和安装要求。阅读标注和尺寸，确保理解细节的要求和规范。

3. 比较不同细节：如果图纸中有多个节点大样，比较不同节点的细节。注意它们之间的相似之处和差异之处，以确保在施工过程中准确执行。

4. 关注材料和施工细节：节点大样通常会显示材料的选择和施工细节。了解节点中所使用的材料和具体的施工方法，以确保在实际施工过程中按照要求进行。

5. 咨询专业人员：如果对节点大样的内容有任何疑问，建议咨询专业人员，如建筑设计师、结构工程师或施工团队。他们可以提供进一步的解释和指导，以确保正确理解和实施节点大样。

总结：通过仔细阅读和理解节点大样，可以确保在建筑施工过程中按照设计要求进行构造节点和连接细节的施工，确保建筑的结构安全和质量。如果你还想了解更多相关的图纸知识，那么可以关注3D66文章资讯，小溜后续将持续为大家进行更新哦！
