1、比例尺
图纸上通常会标明比例尺，如1:50或1:100。这表示图纸上的尺寸与实际尺寸之间的比例关系。例如，1:50比例尺表示图纸上的1厘米等于实际尺寸中的50厘米。

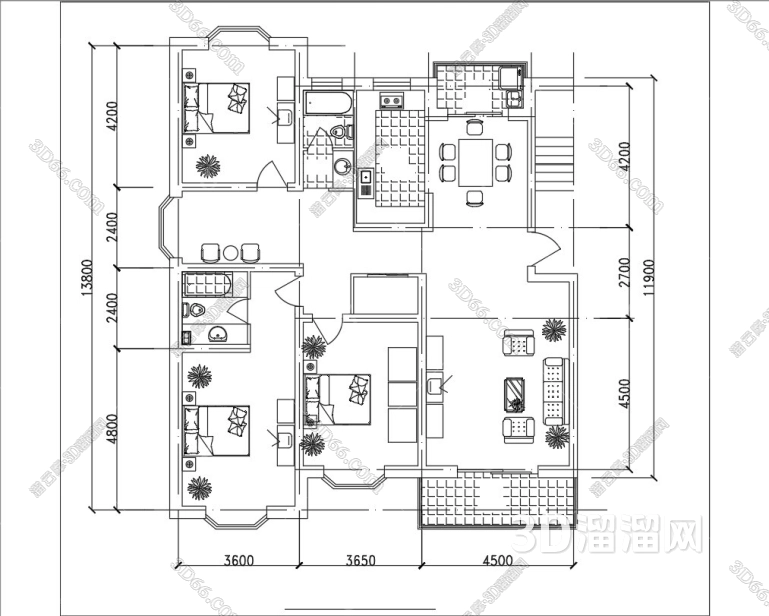

2、平面图
平面图是从鸟瞰角度绘制的房间布局图。它显示了房间的尺寸、门窗位置、墙体分隔等。你可以通过平面图了解整个房间的布局和空间分配。
3、立面图
立面图展示了建筑物的外部视图，包括墙壁、窗户和门的位置、屋顶线等。它可以帮助你了解房屋的外部外观。
4、剖面图
剖面图显示了建筑物的截面，通常是水平或垂直切割。它展示了房间的高度、墙体的结构、楼梯的位置等细节。
5、符号和标注
图纸上使用了一些符号和标注来表示不同的元素，如门、窗、水管、电线等。了解这些符号的含义可以帮助你理解图纸上的细节。
6、尺寸标注
图纸上会标注尺寸，如墙壁的长度、房间的宽度等。这些尺寸标注可以帮助你了解房间的尺寸比例和布局。
7、图例
图例是图纸上用来解释和说明各种符号、线型和颜色的关键。它通常位于图纸的一角，包含图纸中使用的各种元素的解释。
8、注意比例关系
当查看图纸时，要注意不同元素之间的比例关系，如墙壁与门窗的位置关系、房间的大小比例等。这可以帮助你形成对整个空间的直观印象。
总结：以上就是小溜为大家分享“家装图纸要怎么看懂？”的全部内容啦。熟悉图纸阅读需要时间和经验。如果您还想了解更多相关的家装图纸知识，那么可以关注3D66文章资讯，小溜后续将持续为大家进行更新哦！
