装修房子需要哪些图纸以及作用介绍

一、原始尺寸图

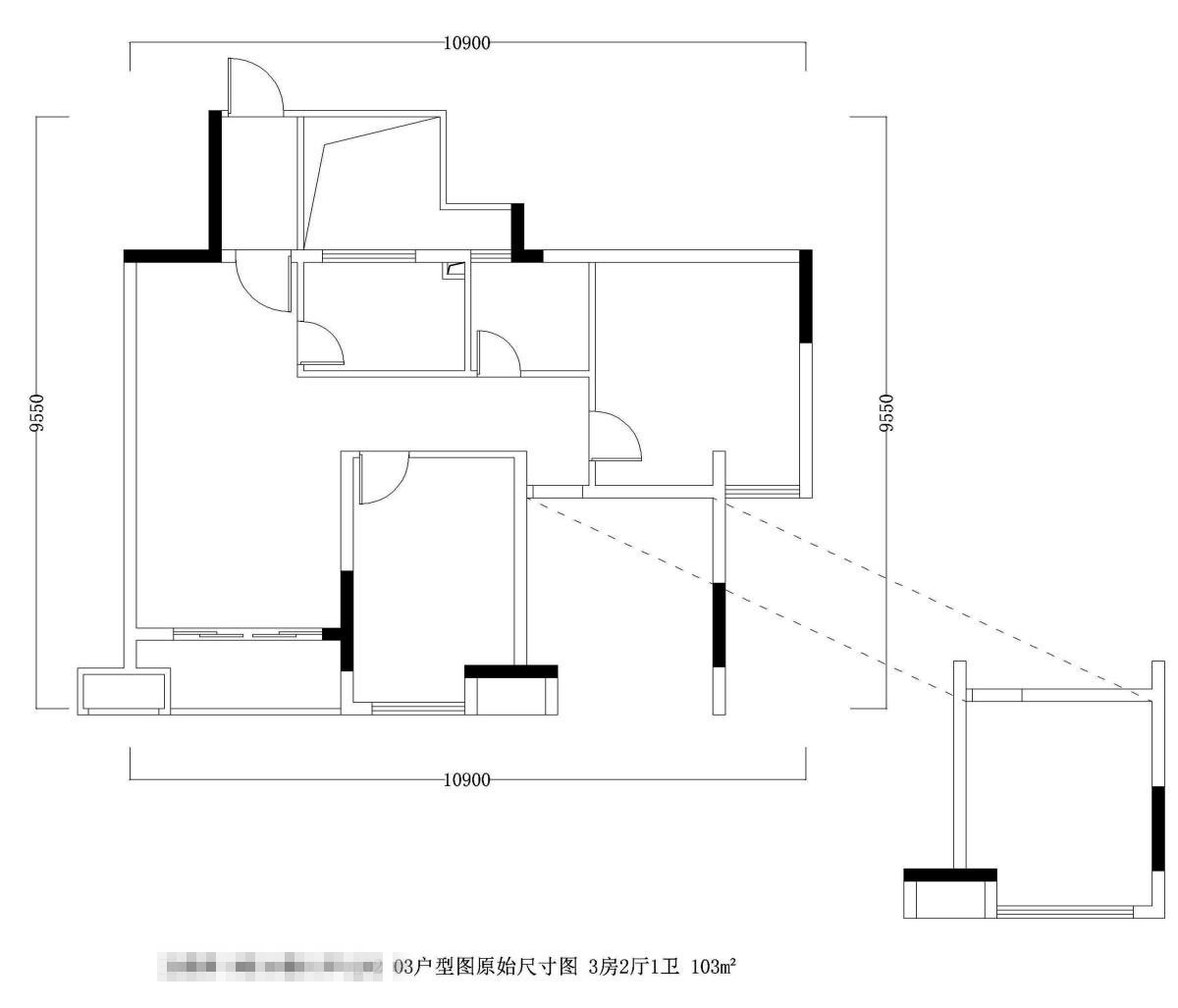

原始尺寸图是设计图纸的基础，经过测量，需要标出房型的尺寸、层高、墙体原始尺寸、窗户高度与宽度以及原始梁的梁高。原始尺寸图的数据如果不准确，会直接导致从平面图开始布局的错误直到整套施工图纸的偏差，更严重者会导致整套设计无法实施。

装修公司的报价，很多都是依照原始尺寸图的尺寸，例如人工费、材料费、管理费、设计费等。

所以，这第一张图纸至关重要。

二、平面布置图

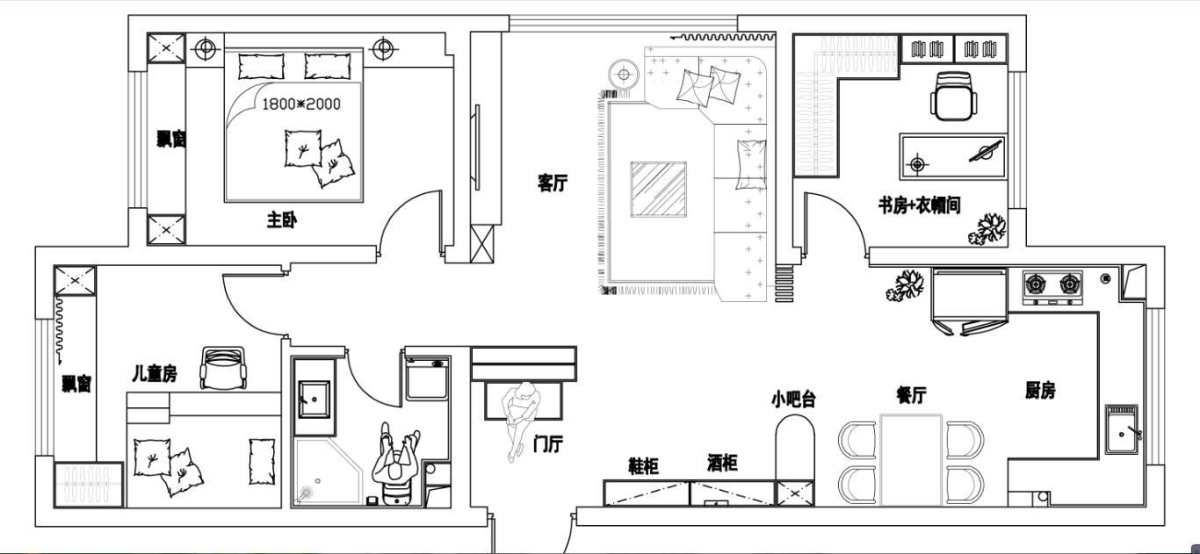

平面图是地图的一种，标明了房屋的户型、墙体与门窗位置等，能帮助设计师根据业主的生活方式、居家需求，进行空间改造和重新利用，最大限度的减少原有空间的浪费。

三、墙体改造图

墙体改造图，也可以称呼为拆墙图。

如果装修房子，不需要改动墙体结构，拆墙图基本上不需要。

对于那些重改墙体结构严重的，一定要具备拆墙图，图纸中用斜线表现拆除的墙体，实心的粗线条表示新砌的墙体。

除此之外，用斜线阴影标注需要拆除的墙体部分，拆除的尺寸也需要标明清楚。

值得注意的是，承重墙需要标出，而且不能随意改动。

四、地面材质图

地面材质图一般需要标准地面所用的材质种类，例如用瓷砖还是木地板，拼铺走向、图案以及用量等。

通过这图纸计算的材质量，都是毛估的，实际施工还要计算损耗。

五、水电施工图

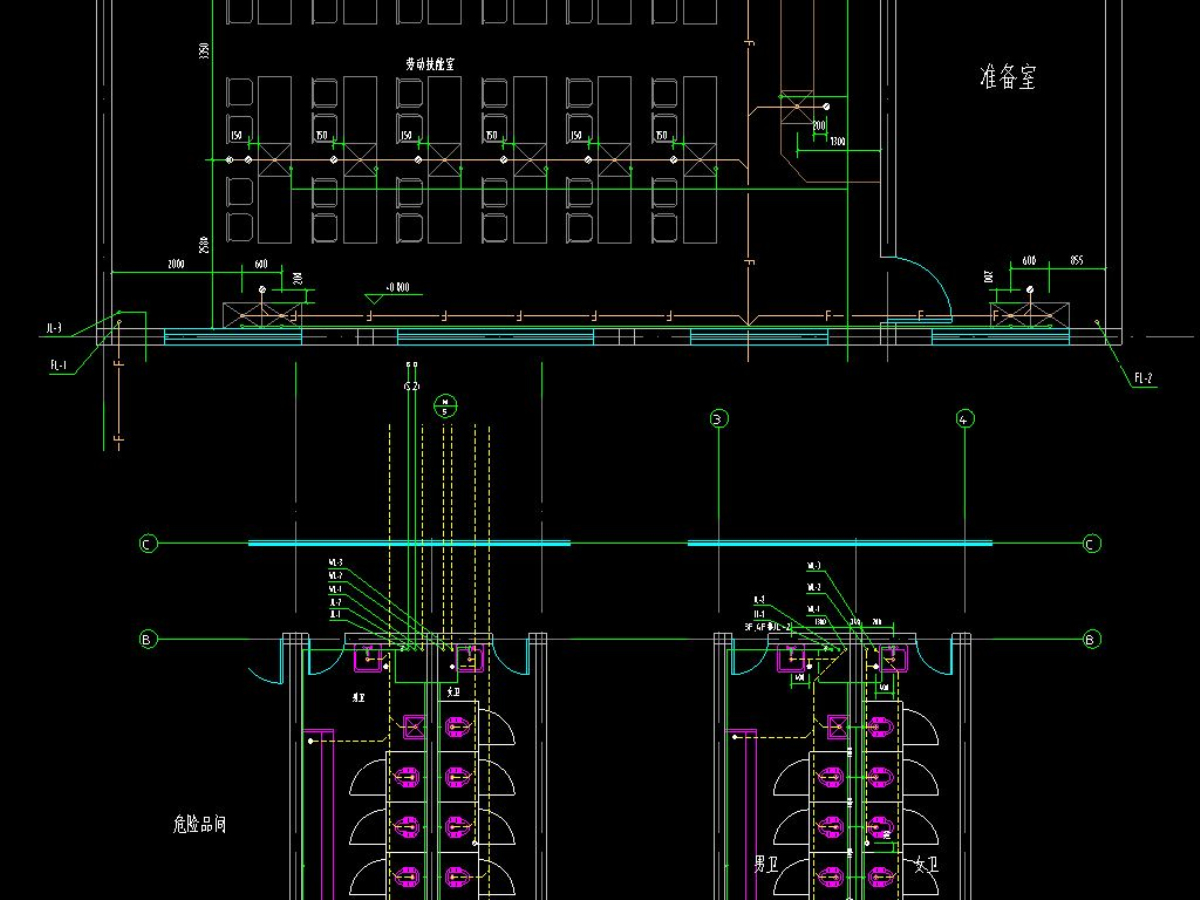

水电施工图包括给水与排水布置图、强电系统图、弱电分布图、开关与插座布置图等。

在这些图纸之中，会标明给水管与排水管的位置和规格、配电箱位置、电话线与网线规格以及插座的个数等等。

六、顶面布置图

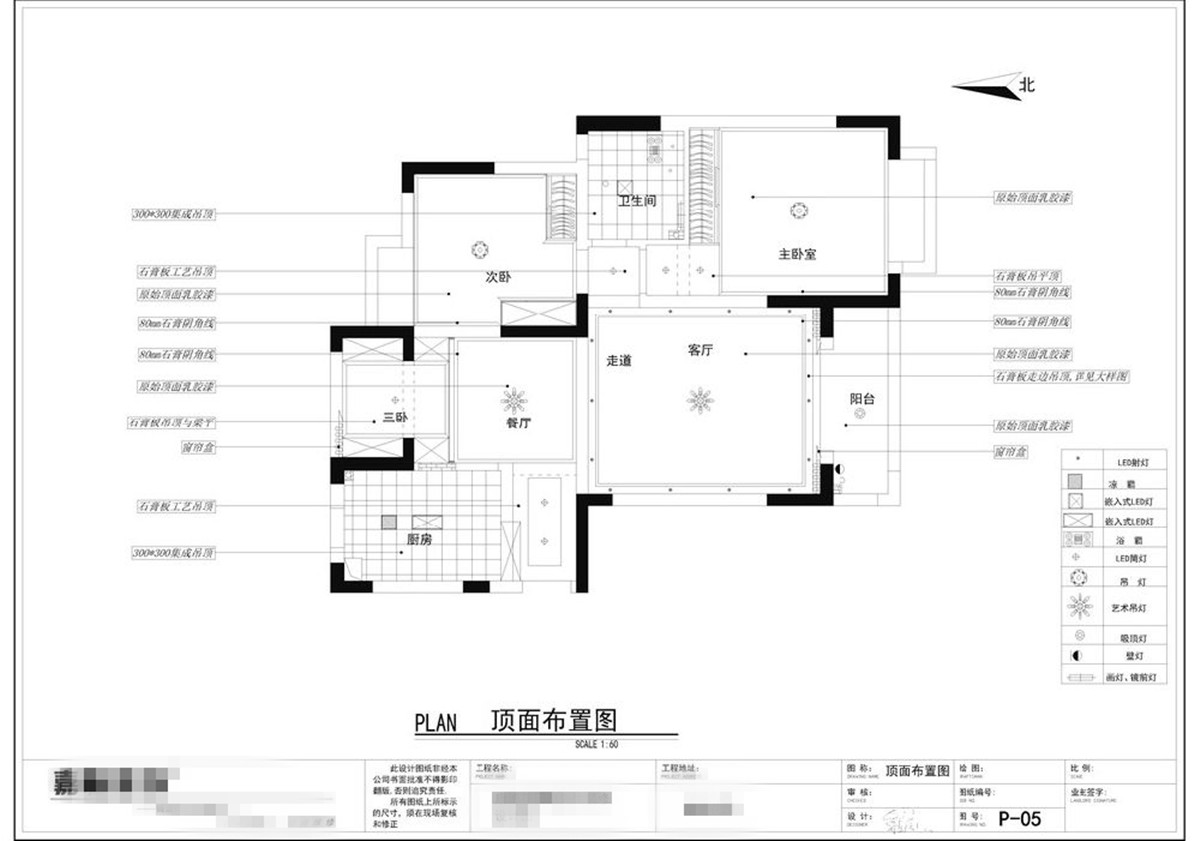

顶面布置图，又称为天花板布置图，主要标明吊顶的高度、材质、详细尺寸等。

除此之外，还会标准出不同灯具的形态位置与规格，例如筒灯、吸顶灯、吊灯、灯带等。

七、立面图

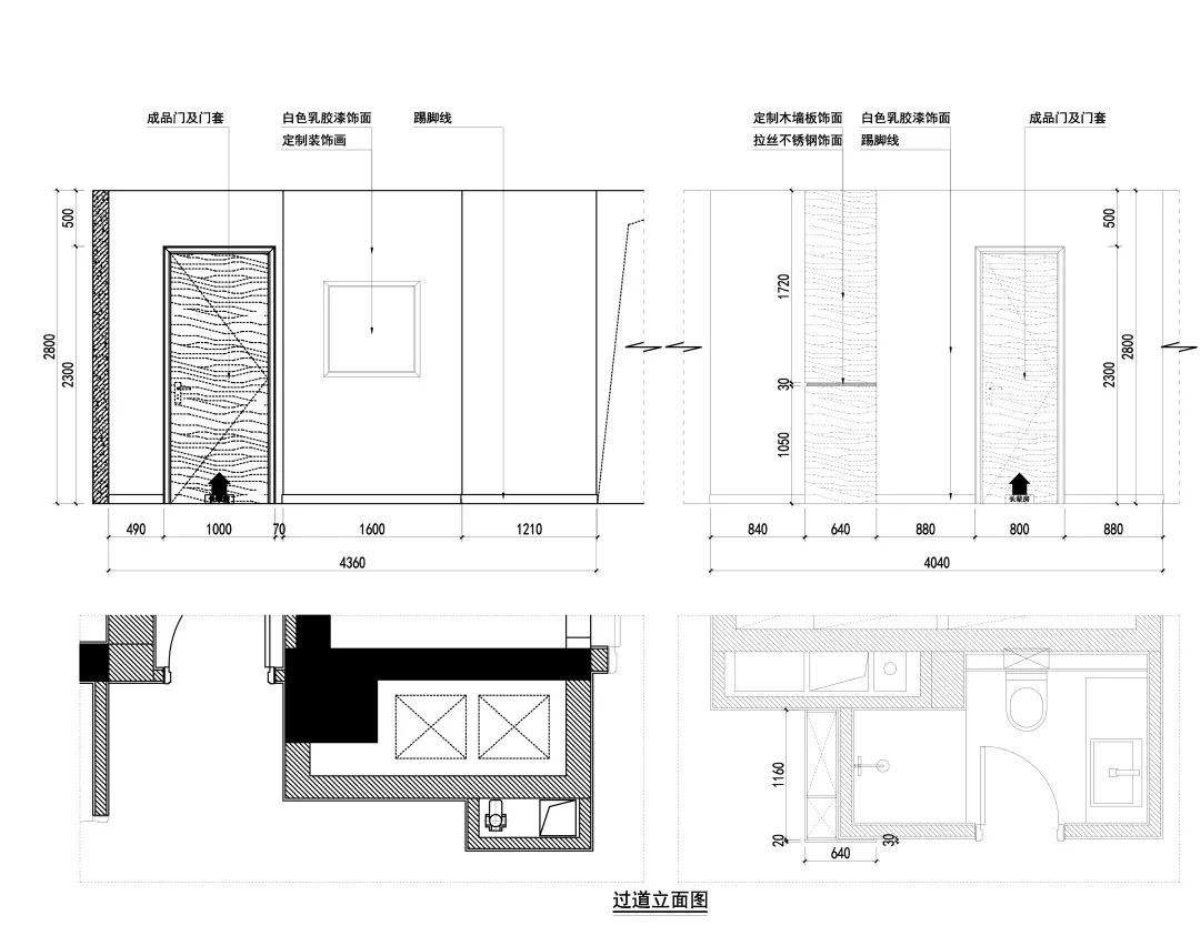

立面图展示的是从水平的角度看到房间局部的剖面，设计师一般都是画出主要墙面的立面图。

一座建筑物是否美观，很大程度上决定于它在主要立面上的艺术处理，包括造型与装修是否优美。在设计阶段中，立面图主要是用来研究这种艺术处理的；在施工图中，它主要反映房屋的外貌和立面装修的做法。

八、节点详图

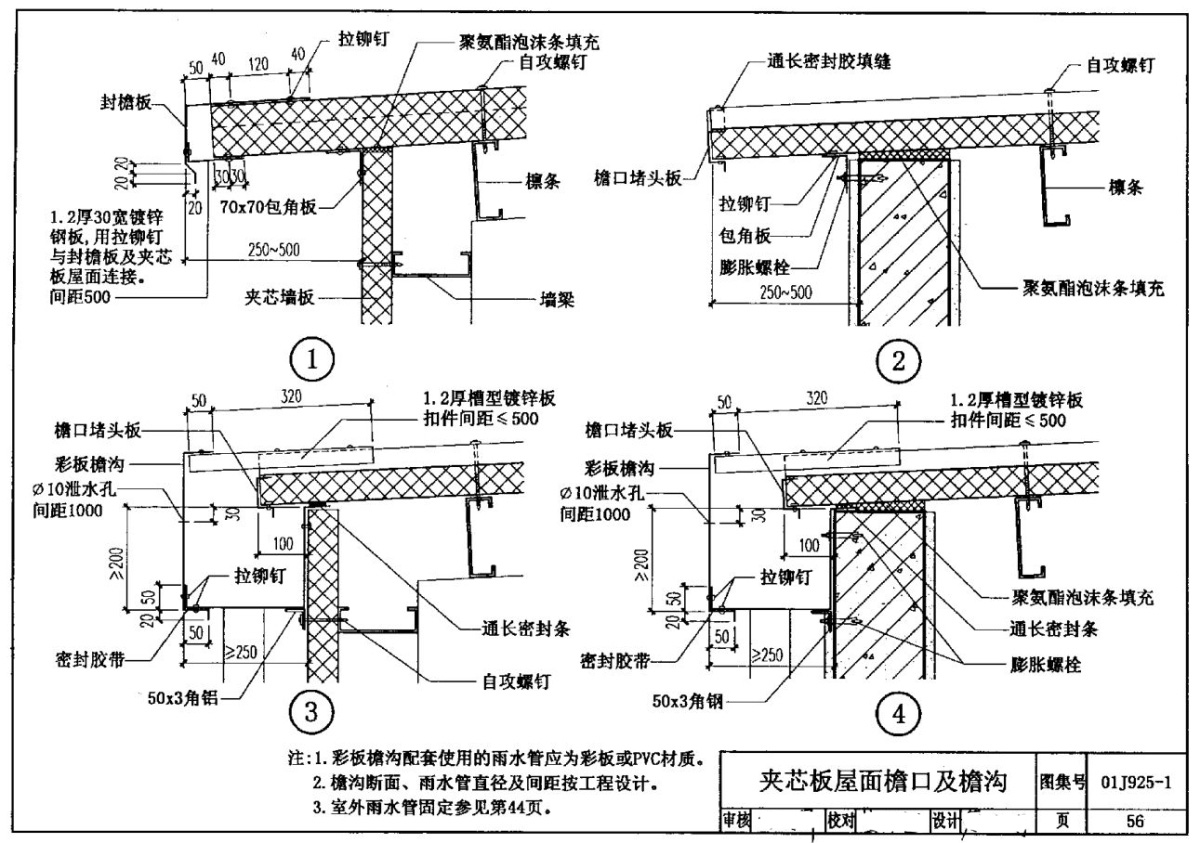

在装修施工之中，一些关键部分的施工是有难度的，涉及到一些具体的施工工艺。这时，需要画出节点详图，标明造型尺寸与材料，让装修工人更好的施工。

总结：以上就是小溜为大家分享“装修房子需要哪些图纸以及作用介绍 ”的全部内容了，相信大家看完本篇文章对于装修房子的图纸也有了一个比较基础的认识。如果您还想了解更多相关的图纸技巧，可以关注3D66文章资讯，后续小溜将为大家持续更新哦！
