在使用cad时，有时我们需要将绘制的实现矩形等封闭图形改为虚线，但很多新手还不知道cad封闭图形的线型怎么改为虚线，没关系，本次教程就来告诉大家。

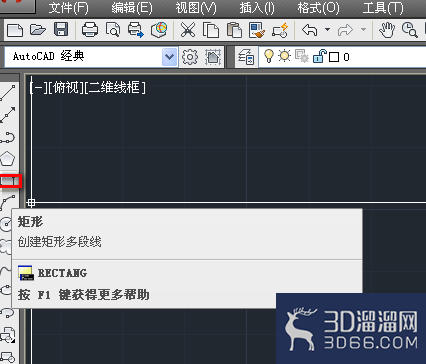

1、打开cad，点击左侧的绘制矩形工具。

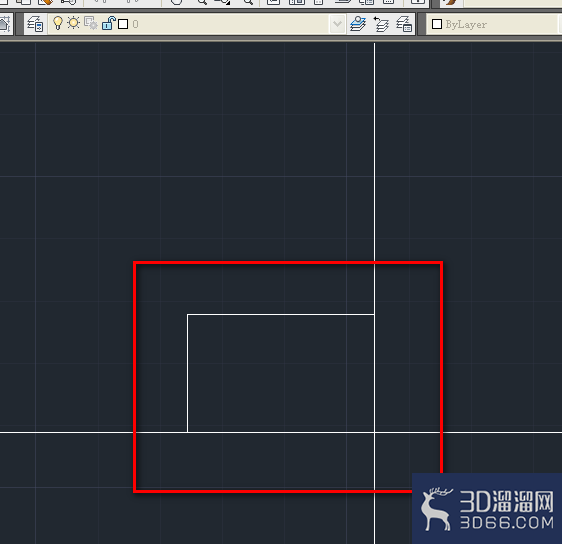

2、在作图区绘制一个矩形，如下图。

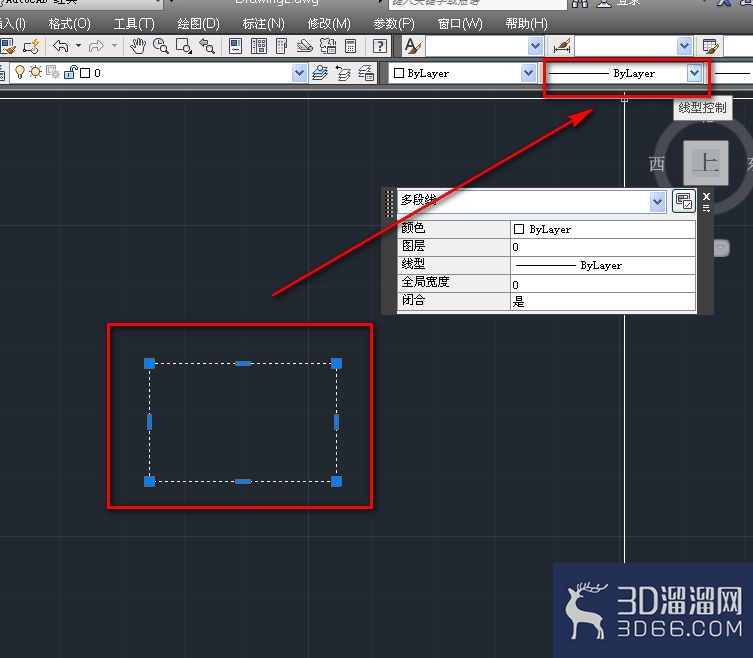

3、选中绘制的矩形，点击工具栏的线型控制，如下图。

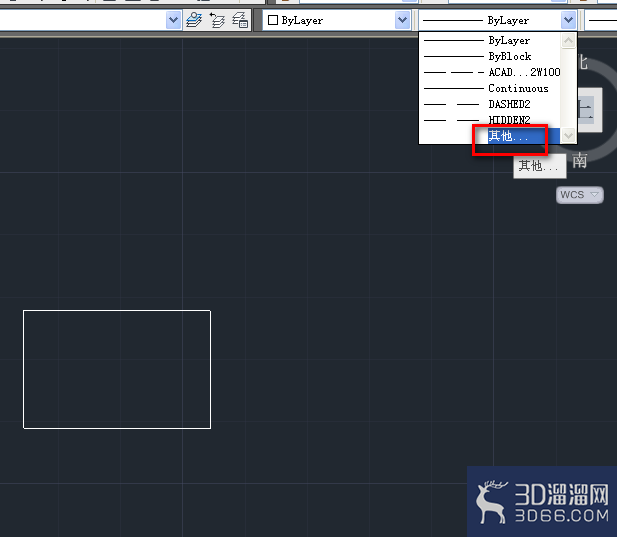

4、选择其他，如下图。

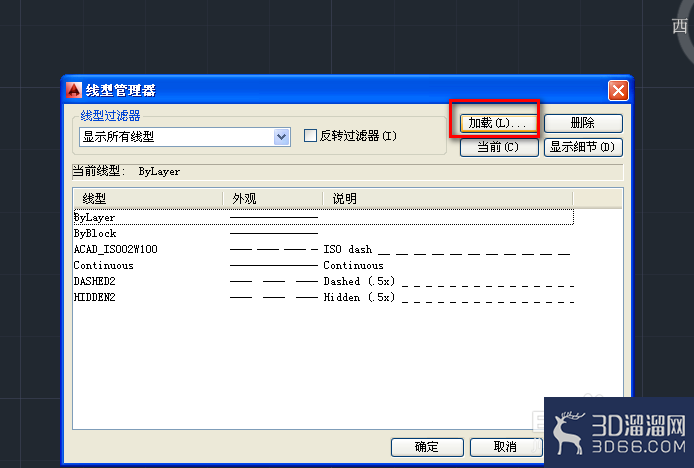

5、点击加载来加载cad所带的线型，如下图。

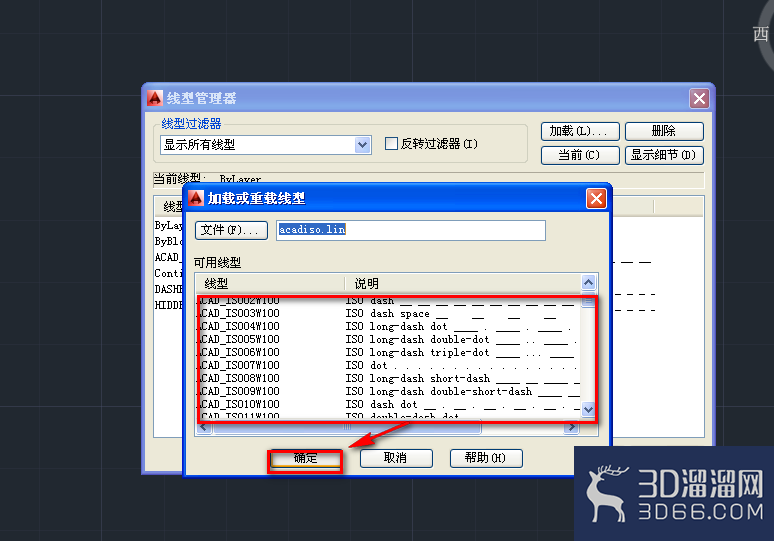

6、选择我们需要的线型，点击确定完成加载，如下图。

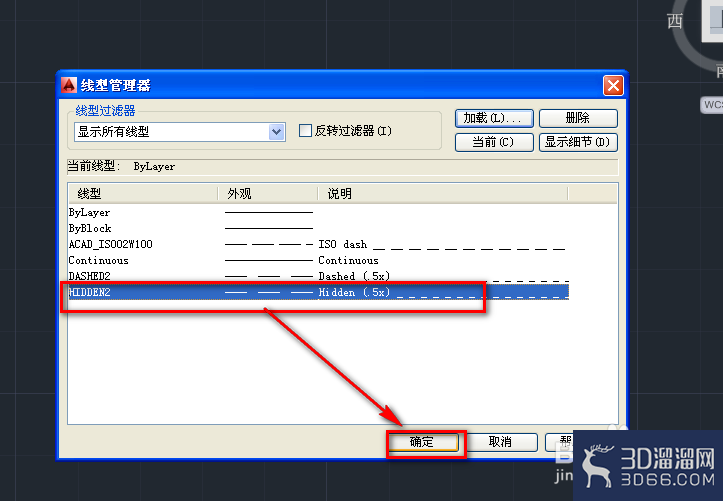

7、选择我们需要的线型，再次确定，来使用该线型，如下图。

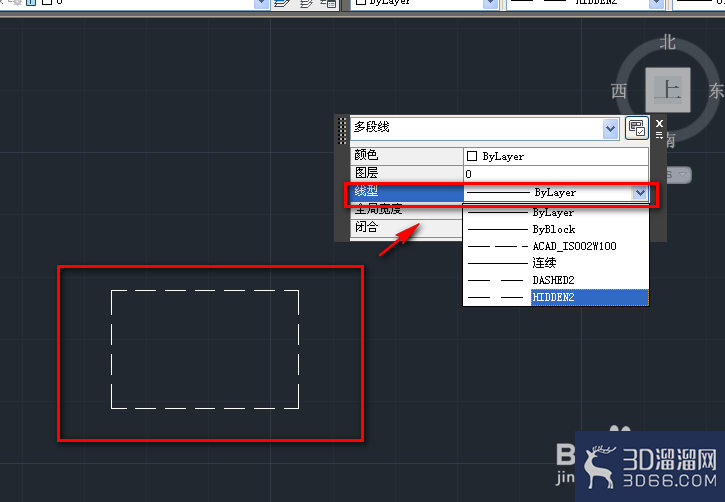

8、再次选中我们绘制的矩形，选择弹出菜单的线型，选中我们需要的线型，如下图。

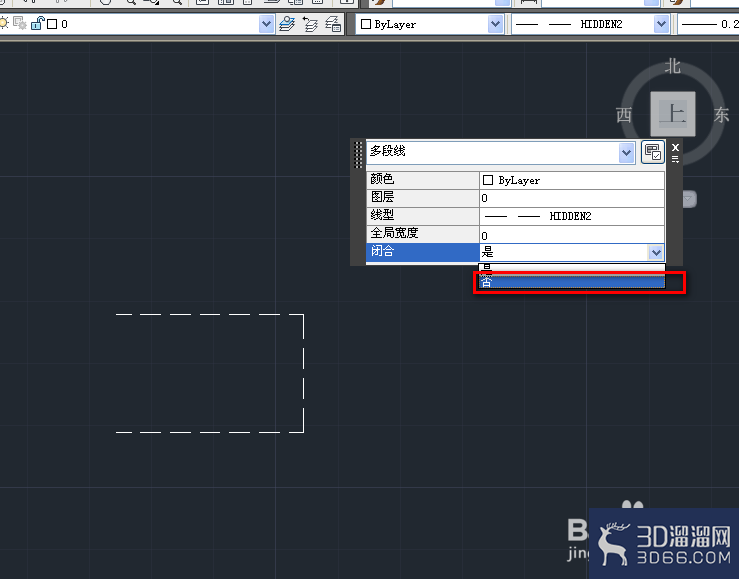

9、将闭合改为否，确定即可，如下图。
将闭合改为否能确保修改成功
本次“cad封闭图形的线型怎么改为虚线？”的分享就告一段落啦，不同样式的线代表的意思是不同的，所以很多时候会改成虚线的，需要的快学起来吧！
