rhino怎么结合python绘制圆管？

rhino软件在建模领域非常的出色，建模方法也很多种，其中就有小伙伴想到结合python的方法，那么本次以rhino怎么结合python绘制圆管为例，来给大家演示。

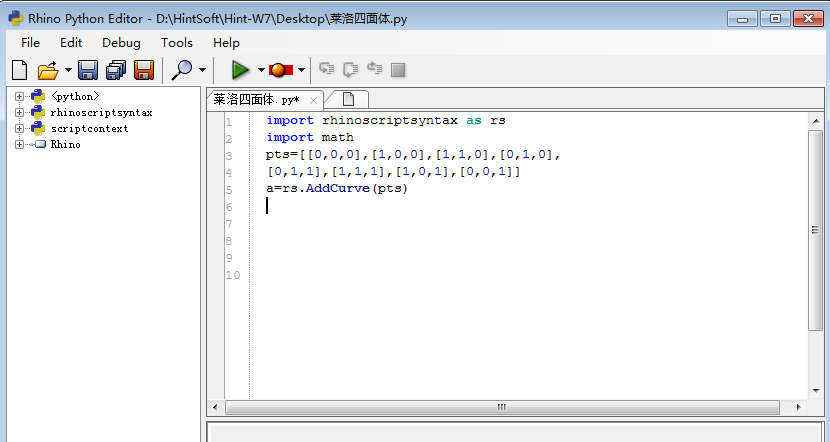

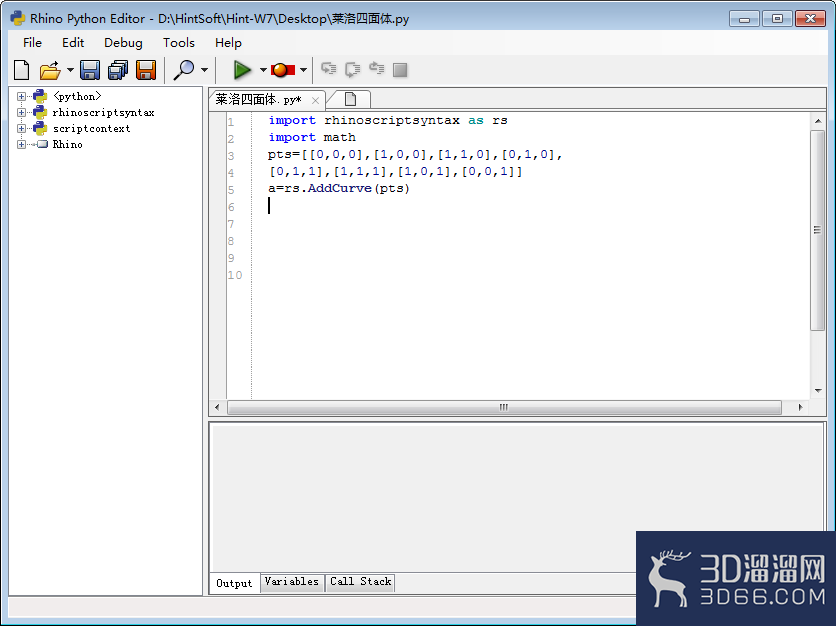

1、先给定空间里面的八个点：

pts=[[0,0,0],[1,0,0],[1,1,0],[0,1,0],[0,1,1],[1,1,1],[1,0,1],[0,0,1]]然后构造曲线：a=rs.AddCurve(pts)

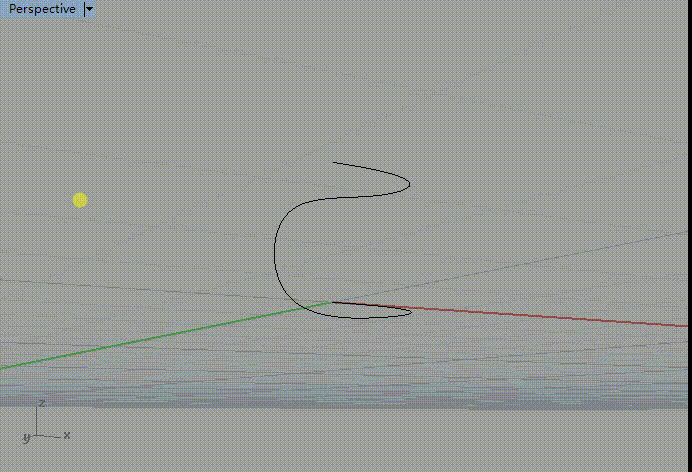

2、得到的曲线不是封闭的。

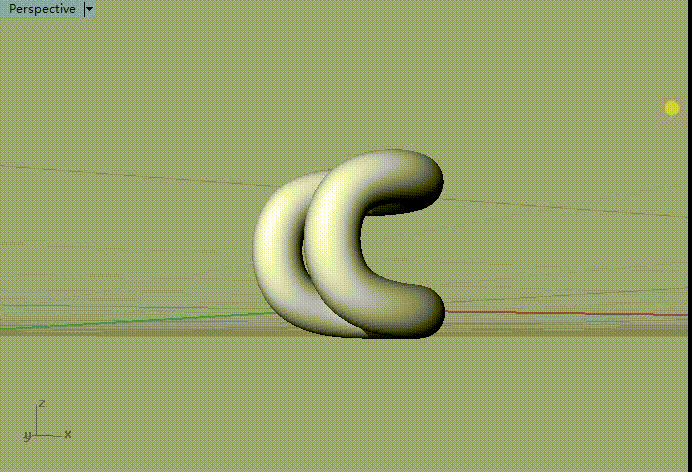

3、把曲线a变成半径为0.2的圆管：

b=rs.AddPipe(a,[0,1],[0.2,0.2])

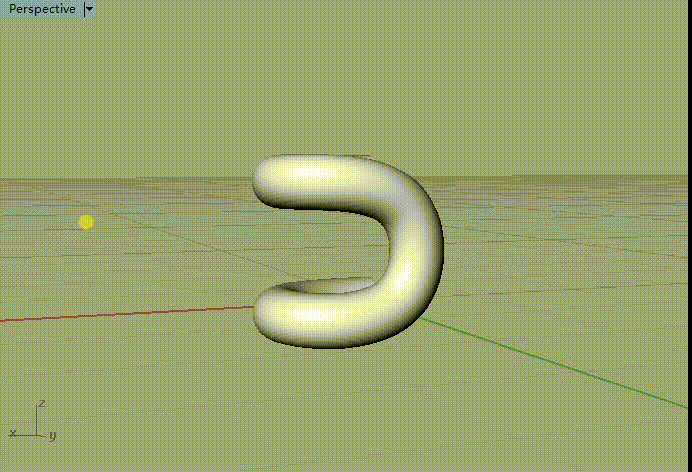

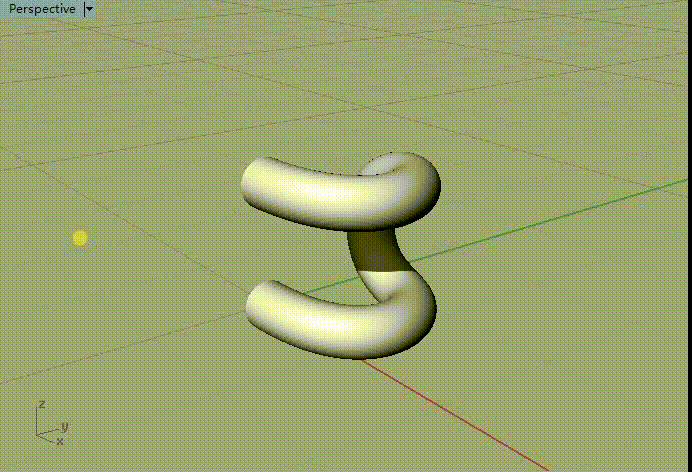

4、圆管加上一个帽子：

b=rs.AddPipe(a,[0,1],[0.2,0.2],cap=1)

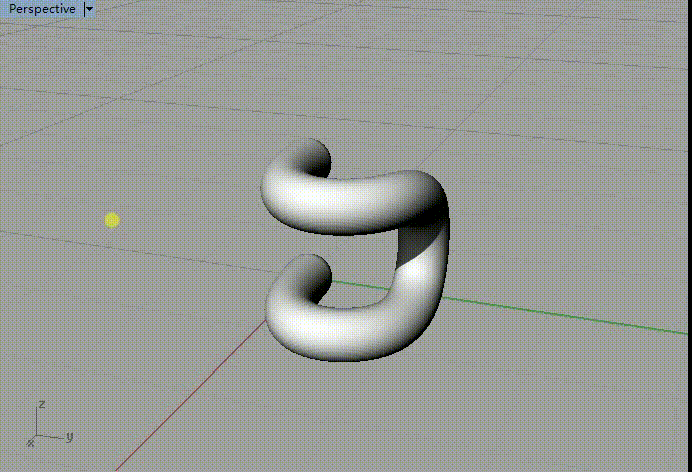

5、帽子变成圆口：

b=rs.AddPipe(a,[0,1],[0.2,0.2],cap=2)

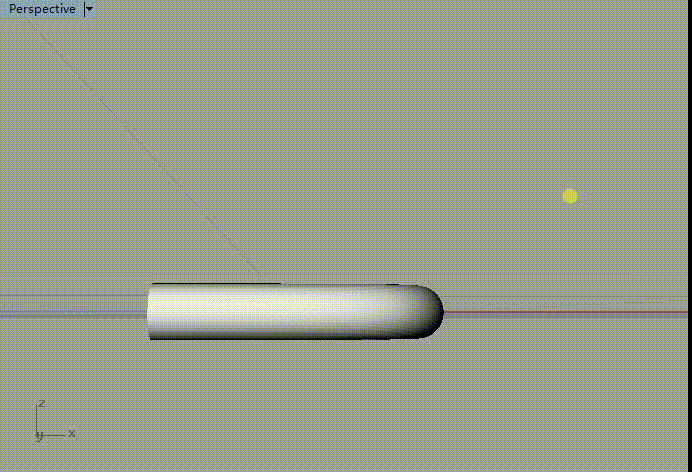

6、pts=[[-1,0,0],[0,0,0],[1,0,0],[1,1,0],[0,1,0],[-1,1,0]]

a=rs.AddCurve(pts)曲线a是U字形，所以会变成U形管。

“rhino怎么结合python绘制圆管？”今天就给大家分享到这里了，当然啦，这个方法比较适合没事喜欢整活的小伙伴，日常绘制的话，还是要多熟悉rhino的基础功能的。
