家装水电施工图的内容 它有何作用？

一、完整的家装水电施工图

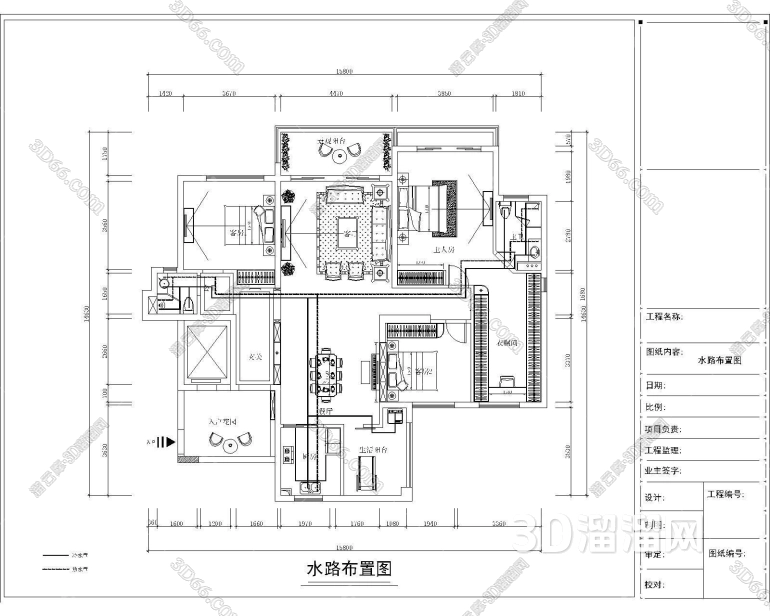

完整的家装水电施工图应包括以下内容：平面图：反映电器的使用情况，给排水处各点的使用情况。图纸应标明尺寸，系统结构图：反映系统中各电路的容量、分配方式、开关类型、接线方式、线路敷设的方式、穿线管以及线路规格、系统保护方式；反映与管道、分支的连接、管道的规格、各水点的高度。大样本图：说明某个设备的安装节点和某个安装位置的大小。施工说明：项目概况，设计要求，施工注意事项。材料清单：项目所需的各种主要材料的规格和数量。

二、家装水电施工图的作用

它是施工的根据。除一般要求外，如何在房屋内铺设水电也是业主基本生活习惯和需求的反映。因此，家庭水电施工图必须针对这些一般和特殊需要提前设计，然后再进行施工。它是接受的依据所在。家庭装修的水电安装是否会合格，符合业主所要求的那样，也需要根据家装水电施工图进行比较。否则，很难用区分是谁的责任。它是维护的依据。众所周知，目前的水电工程大部分是隐蔽的工程。家居的装修完成后，外观基本看不到水电设施的痕迹。那么，如果未来的维护不是基于施工图纸，那么很有可能已经出现问题的线路和水道将无法处理。

水电的安装离不开家庭水电工装图，有了它，可以保障你的水电安装，不会出现意想之外的事情。
