CAD图纸尺寸大小怎么看？

一、CAD图纸尺寸大小怎么看

当我们使用CAD绘制了一个图形，为了后续工作展开更高效运行我们会用到图形的尺寸，例如一个多边形的长宽高，那么这些数据在CAD中应该如何查询呢？

1、首先将需要查看大小图纸在cad软件里打开，然后在工具栏里面点击常用-测量选项。

2、点击了测量之后就会弹出要测量的选项在里面选择需要的测量图形。

3、例如需要测量一条线段的长度，用鼠标点中线段的其中一端。

4、接着再选取另外一端。

5、选取了之后，再点下方的命令窗口里就会显示出相关的长度信息。

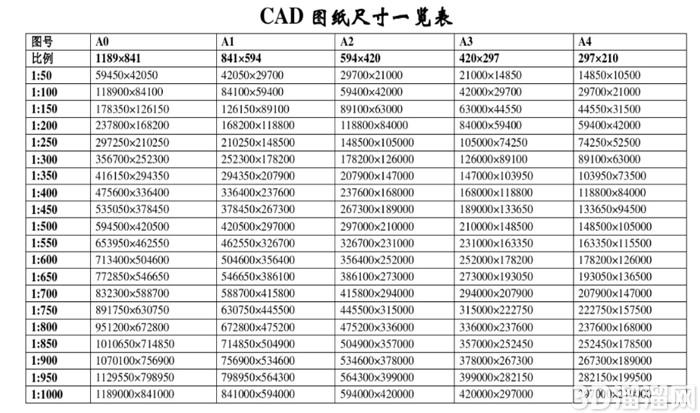

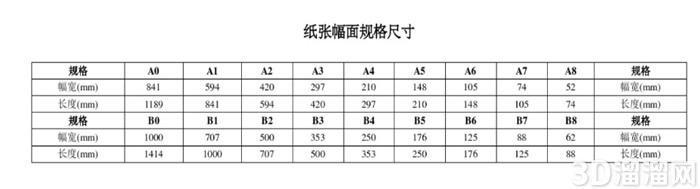

二、CAD图纸尺寸标准

三、图纸绘制时所用比例尺及计算方法

实际生活当中常用尺寸有：千米（公里）KM，米M，厘米（公分）CM，毫米MM。

它们都是以倍数单位为增长的，10毫米=1厘米，100厘米=1米，1千米=1000米=100000厘米，1米=100厘米=1000毫米（图纸常用测量方法）。

由于CAD或图纸绘制当中使用的通用尺寸单位为毫米mm，所以我们在画图的时候都必须以毫米为单位。但是在实际生活当中我们所使用的工具多以尺子为度量工具，可以使用米，厘米，毫米来做计算。

（1）常见图纸比例尺（墙，地，顶）：

1:100图纸上一个单位测量尺寸等于实际尺寸100个单位长度，1厘米单位=100厘米=1米

例如图纸上一厘米等于实际尺寸100厘米=1米=1000毫米，那么该图纸放大100倍就等于实际尺寸。

1:200图纸上一个单位测量尺寸等于实际尺寸200个单位长度1=200

1:500图纸上一个单位测量尺寸等于实际尺寸500个单位长度1=500

（2）常见图纸比例尺（制作方法，节点大样图，结构，细节图）1:10，1:20，1:25，1:50

图纸比例尺越小那么该图纸代表的图形越大，例如：1：20，那么图纸放大20倍就为现实的实际尺寸，而1:100，那么图纸必须放大100倍才等于现实实际尺寸

（3）图纸比例尺的计算及使用

例如，我们将实际测量得到的6米长度尺寸*4米宽度尺寸的图形画到图纸上该如何进行呢？方法：

首先需要测量计算你的图纸（图框）尺寸（观察该图纸是否足够绘制你所需要的图形）

用度量工具（尺子）确定该使用多大的比例尺，如：1:100，那么6米M，6个单位换算过来等于6000毫米MM，4米M换算为4000毫米，在计算机当中需要输入6000和4000为单位，但是由于我们是在手绘图纸中表现尺寸，所以我们可以使用6厘米和4厘米为代表。这个时候我们觉得6*4厘米足够绘制图形到我们的图纸我们就可以使用1:100的比例尺单位。

在计算机当中必须将实际尺寸转化为毫米MM，按一比一的毫米单位输入数值，而手绘图纸上我们就以尺子的单位厘米来做计算

总结：以上就是小溜为大家分享“CAD图纸尺寸大小怎么看？”的全部内容，希望本文内容能够给大家带来帮助。如果您还想了解更多关于CAD图纸知识，那么也可以关注3D66文章资讯，我们将为您持续更新哦！
