3dmax真实地形建模制作过程

真实地形建模能够为设计项目带来精准度和沉浸感，这种模型广泛应用于城市规划、游戏场景、自然灾害模拟等领域。今天小溜将带大家探索3dmax真实地形建模的制作过程，感兴趣的设计师们，一起开启地形创造的奇妙之旅吧！

bigemap方法/步骤

1、下载你需要 区域的DEM数据和 卫星影像数据。

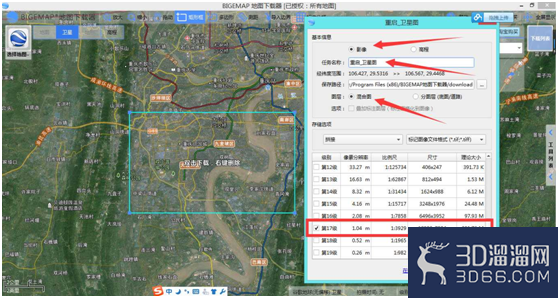

影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（当然你也可以选折对应的 行政区域下载或者多边形框下载）（如图1所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，下载卫星图像，如下图：

2、注意：红色箭头的地方。

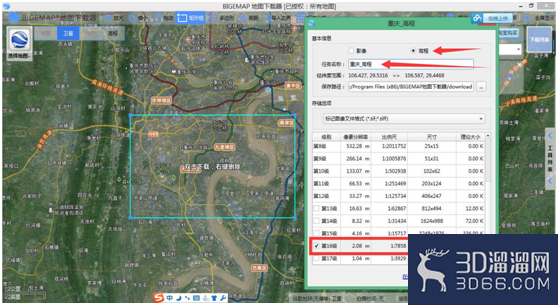

下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：

3、（注：下载的高程和卫星图像可以选择不一样的对应级别，不需要两个的级别都选择一样，建议：高程下载16级或者17级，卫星图像级别越高，生成的三维越清晰，越详细。）

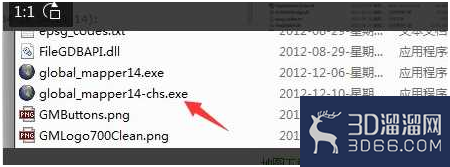

下载完成之后,由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显示。本案例以转换成UTM(WGS84)为例子。转换步骤如下图：启动安装好的Global Mapper软件，启动中文版在安装好的目录下有个chs或则chinese的启动图标，如下图所示：

4、 将下载好的高程数据（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：

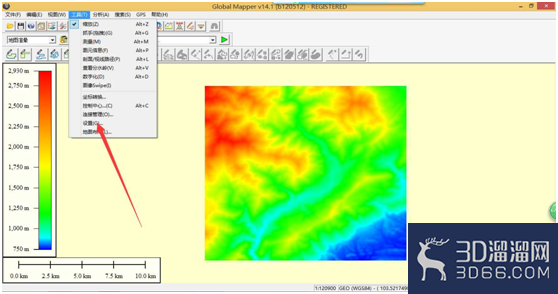

5、 点击【设置】，如下图：

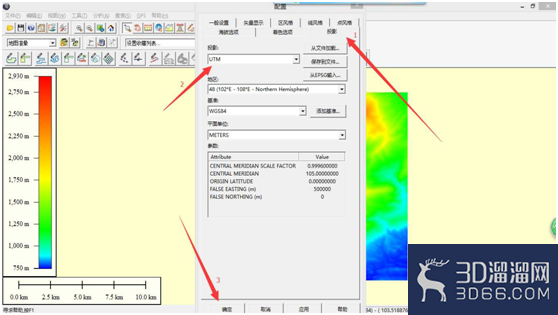

6、选择【投影】，在投影的下拉列表框中选择【UTM】，其他默认不变，点击【确定】，之后保存为DEM，如下图：

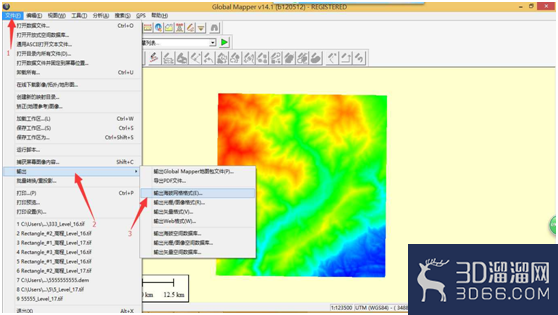

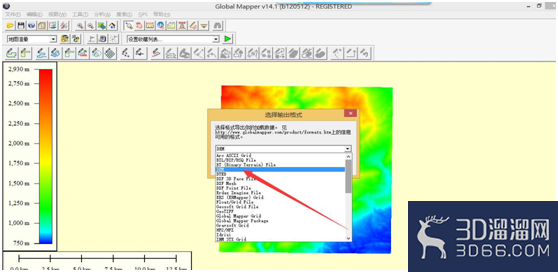

7、选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，如下图：

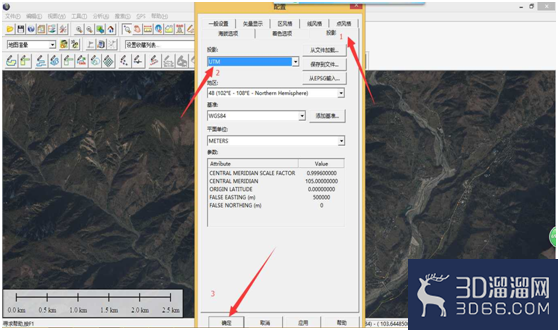

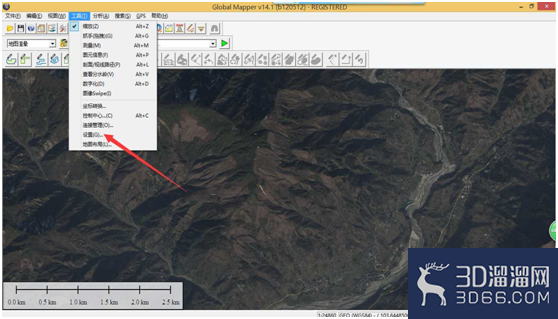

8、高程的预处理已经完成，同样的方式将卫星图像也处理成UTM投影方式，如下图：

将下载好的卫星图像（下载目录下的后缀为tiff格式）拖入到global mapper中，如下图所示：2

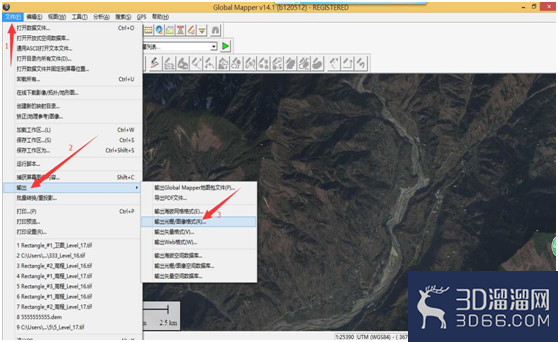

9、设置完成后开始保存，保存格式选择【JPG】，如下图：

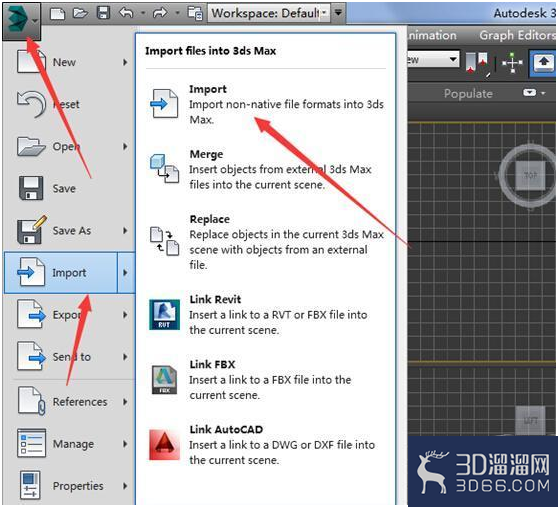

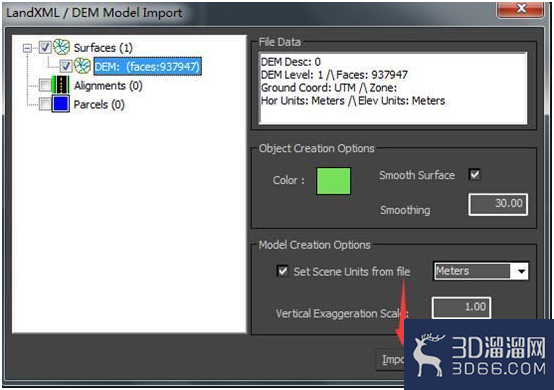

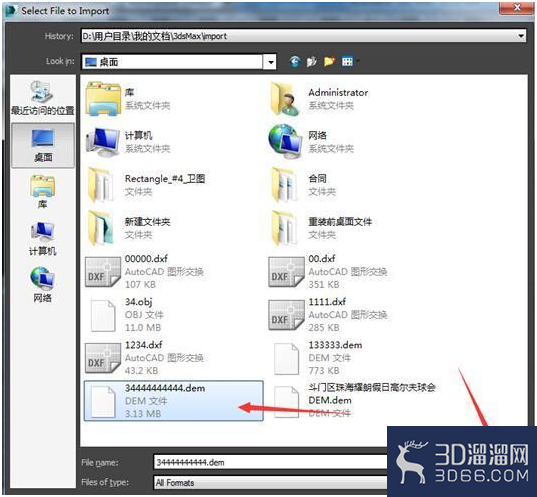

10、接下来打开3DMAX软件,导入经过Global Mapper处理过后保存的DEM数据，如下图：

3

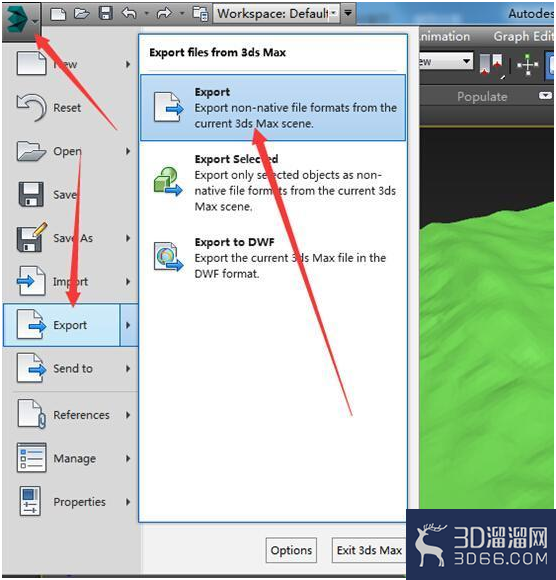

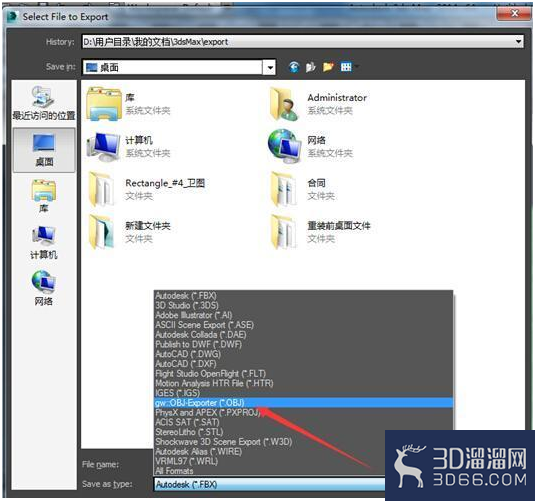

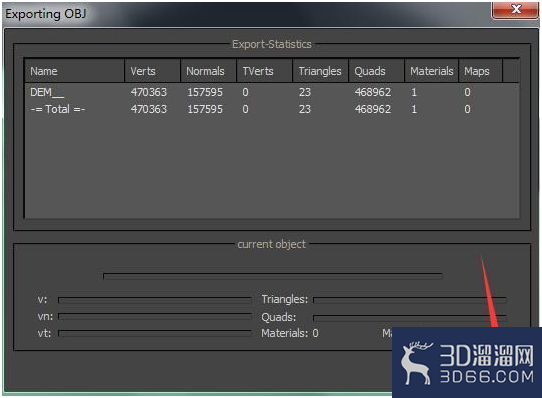

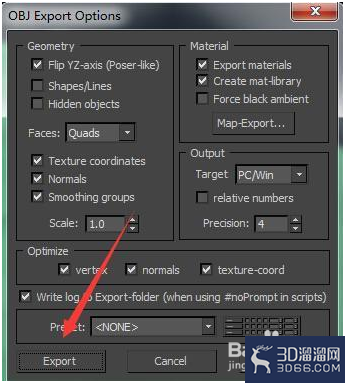

11、然后，保存DEM为OBJ格式，如下图：

4

12、

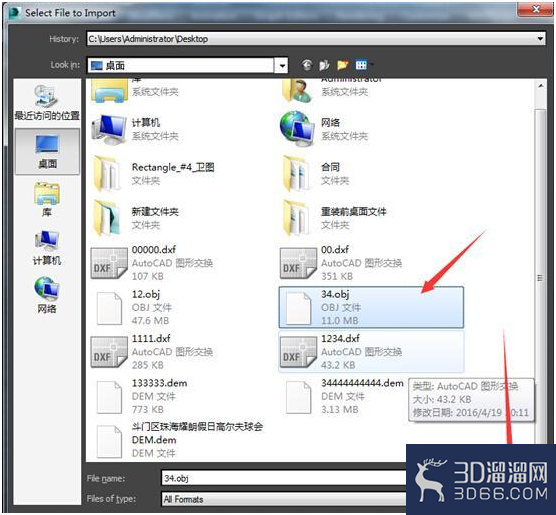

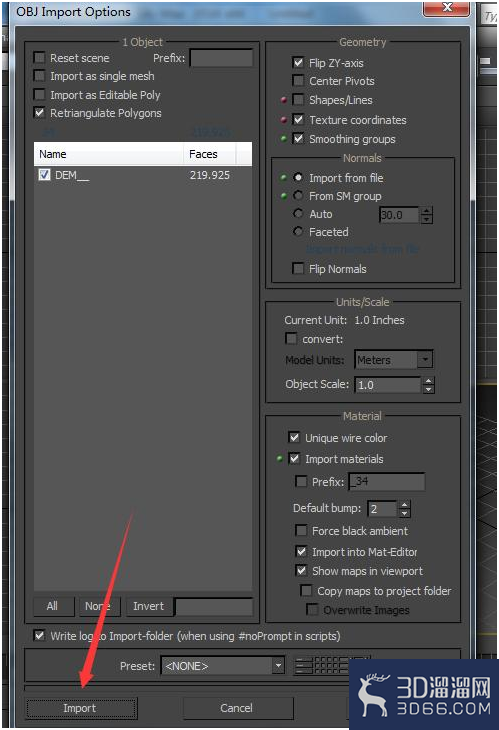

关闭3DMAX中的DEM文件，然后再打开OBJ的文件，如下图：2

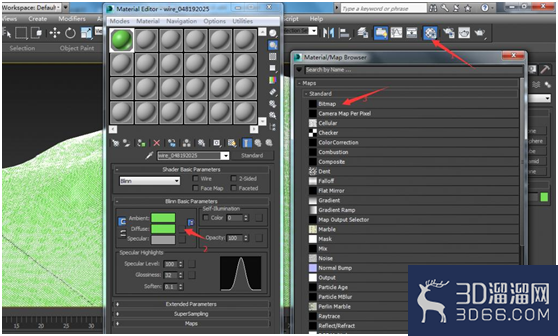

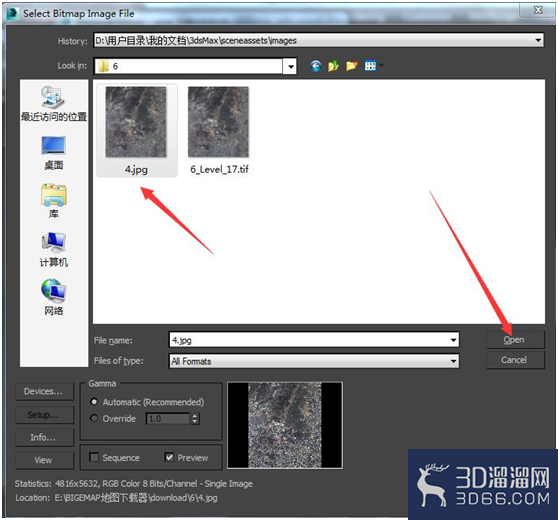

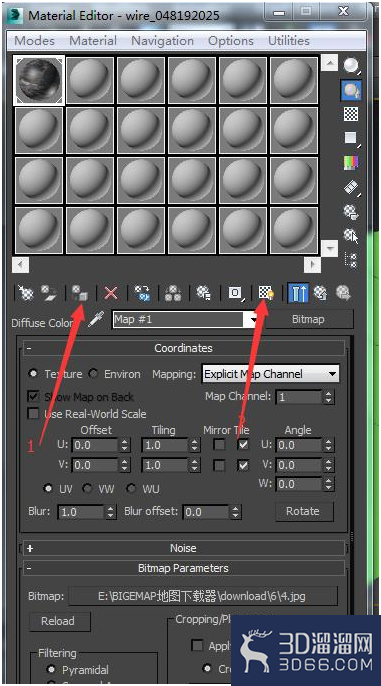

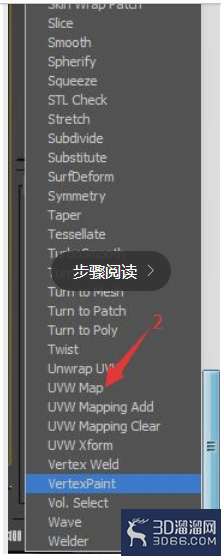

13、打开之后，就是3D模型，需要为该模型贴上材质，也就是下载高清卫星图像，如下图：

4

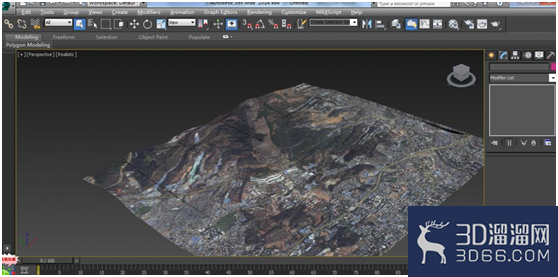

14、最后生成的三维效果如下图：

以上就是小溜为大家分享的全部内容了，希望对大家有所帮助~想要了解更多3Dsmax模型制作资讯，可以关注3D溜溜网哦!
