3dmax的创意异型建筑建模

异形建筑的建模方法与日常所见的普通建筑有着很大的差异性，是室外建模人员不可或缺的一项基本技能。下面小溜将从CAD图纸的导入与调整、网格平滑及细化修改器的使用、在模型上挖洞等为大家分享相关建模知识。感兴趣的设计师们，一起来学习下吧~

3dmax

方法/步骤

1、一.设置场景单位

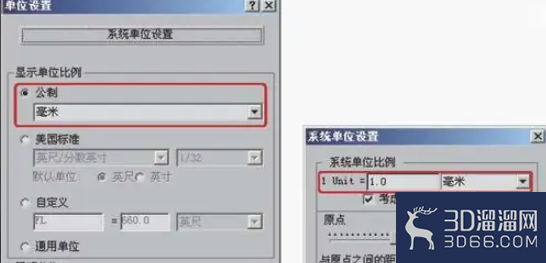

执行菜单［自定义］|［单位设置］命令，设置［公制］为毫米，设置［1 Unit］的单位为毫米，如下图所示。单位设置完成后，即可将CAD图纸导入到3ds Max中，对齐三视图图纸。

2、二.创建长方体

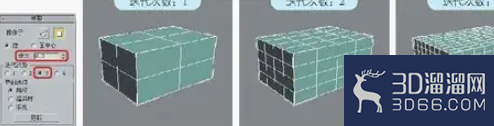

在场景中创建一个长方体。添加［细化］修改器列，在属性面板［参数］卷展栏中设置［张力］值为０，可以看到长方体添加了分段。依次修改［迭代次数］选项，可以看到随着［迭代次数］的提高，长方体上的分段数也随之增加。这里选择［迭代次数］为3，如下图所示。

3、三.修改长方体

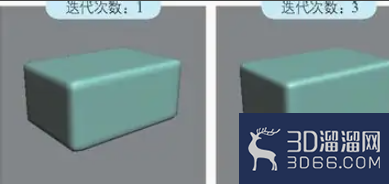

继续为长方体添加［网格平滑］修改器，可以看到长方体变成了倒角方体，之前所有带棱角的位置变成了光滑的曲面，如下图（左）所示。在属性面板［细分量］卷展栏中设置［迭代次数］，并观察长方体。可以看到随着［迭代次数］值的提高，长方体上形成的曲面也越细致光滑，如下图（右）所示。

4、四.创建基础模型

在顶视图中，参照立面体图形的位置和大小创建一个长方体，在属性面板的［参数］卷展栏中设置［长度分段］值为3，［宽度分段］值为11，［高度分段］值为1，如下图所示。

5、五.修改基础模型

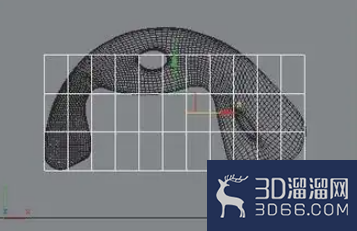

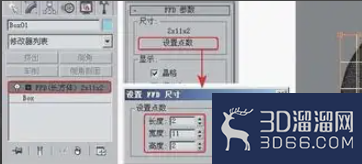

选择长方体，在［修改］面板的修改器列表中选择［FFD（长方体）］选项，在［FFD参数］卷展栏中单击［设置点数］按钮，在弹出的［设置FFD尺寸］对话框中设置［长度］和［高度］值为2，［宽度］值为11，单击［确定］按钮，如下图所示。进入［FFD（长方体）］的控制点层级，通过拖曳来控制点与图形外边缘大致吻合。

6、六.进一步细化调整长方体

选择模型，在［修改］面板的修改器列表中选择［细化］选项，在［参数］卷展栏中设置［张力］值为0，然后将模型转换为可编辑多边形，塌陷［细化］修改器的修改历史。为模型追加［细化］修改器的作用主要是增加其分段数。按１键切换到顶点层级，再次细化调整模型的外形，从而得到满意的效果。

7、七.制作挖洞效果

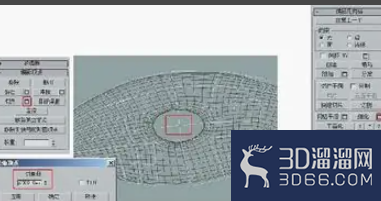

进入多边形的顶点层级，在顶视图中选择模型上的顶点，利用切角顶点调整切较量数值。调节切角边缘上的顶点，然后切换到［面］层级，选择其中的一个面，进行细化调整。调整细化后增加的顶点的位置，然后删除中间的一个顶点。

8、八.制作挖洞效果

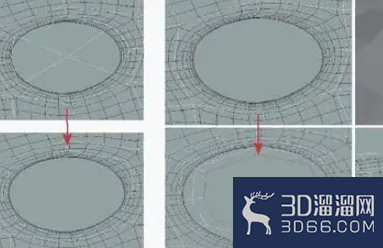

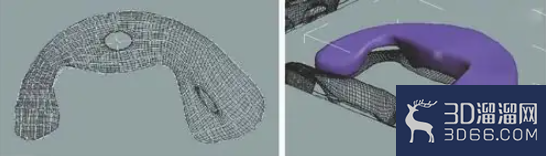

切换到边界级别，选择洞口边缘上的边界线，按住Shift键并在视图中向下拖曳，同时配合缩放工具进行缩小，然后继续往下拖曳一定距离，这样便在模型上制作出一个洞，同理，制作出其他位置上的孔洞，制作时要注意孔洞在模型内的朝向。处理完所有的空洞后，为模型赋予一个基础材质，在修改堆栈中单击［网格平滑］左侧的灯泡图标来显示平滑效果。

9、九.制作外表肌理

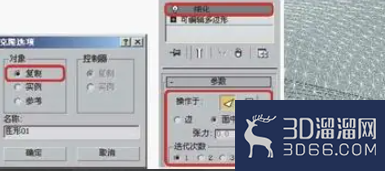

选择模型，执行菜单［编辑］|［克隆］命令，在弹出的［克隆选项］对话框中设置［对象］属性为［复制］，如下图（左）所示，单击［确定］按钮复制出一个新的模型。通过右键菜单转换为可编辑多边形，添加［细化］修改器。在［参数］卷展栏中单击张力按钮，设置［张力］值为０，选择［面中心］选项，可以看到模型上产生了大量的肌理，如下图（右）所示。

10、十.转换线型

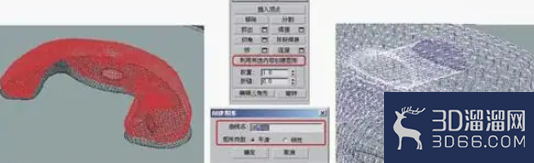

再次将模型转换为可编辑多边形，塌陷当前编辑历史。按２键切换到［边］层级，在视图中选择整个模型，在属性面板的［编辑边］卷展栏中单击［利用所选内容创建图形］按钮，在弹出的［创建图形］对话框中单击［确定］按钮，将模型上的边线转换成线形，如下图所示。选择线形，在属性面板的［渲染］卷展栏中选择［在渲染中启用］和［在视口中启用］选项，设置［厚度］值为40.0mm，［边］值为3。在材质编辑器中赋予线形一个浅灰的材质，通过简单地渲染便得到一个表面有着复杂纹理的异型建筑，最终效果如下图所示。至此，整个异型建筑的创建就完成了。
