如何用CAD三维造烟灰缸？

CAD是一款功能性很强大设计软件，虽然用到比较多的是二维平面设计，但是它的三维功能同样不弱，今天小溜就给大家分享一下它的三维功能，用烟灰缸为例，演示一下如何用CAD的三维功能造烟灰缸。（下图中的烟灰缸是没有经过渲染的，有兴趣的你们可以自己去渲染一下看看。）

方法/步骤

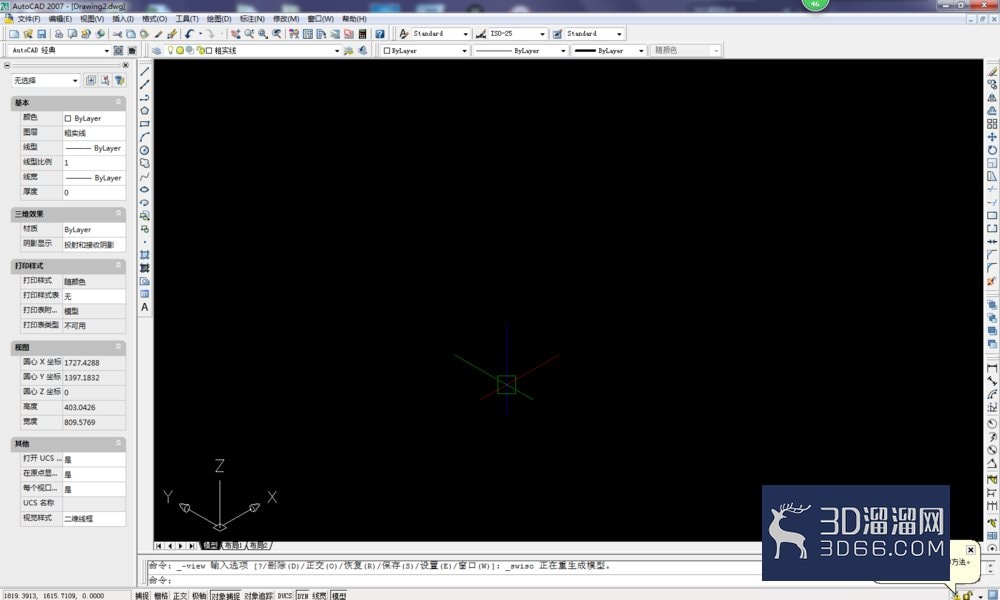

1、打开CAD，新建一个空白文件，然后执行【视图】-【三维视图】-【西南等轴测】。调整好视图。

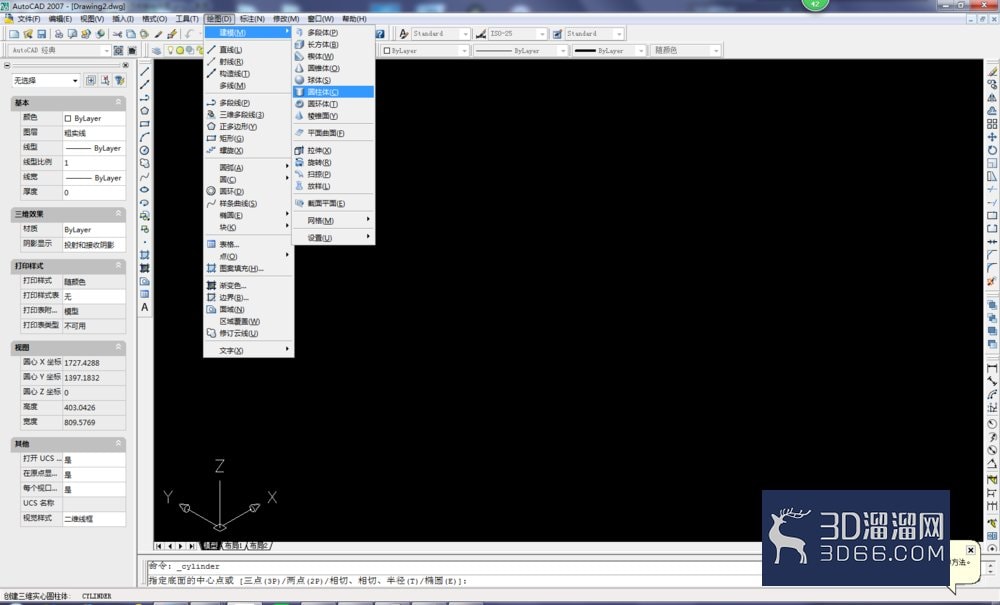

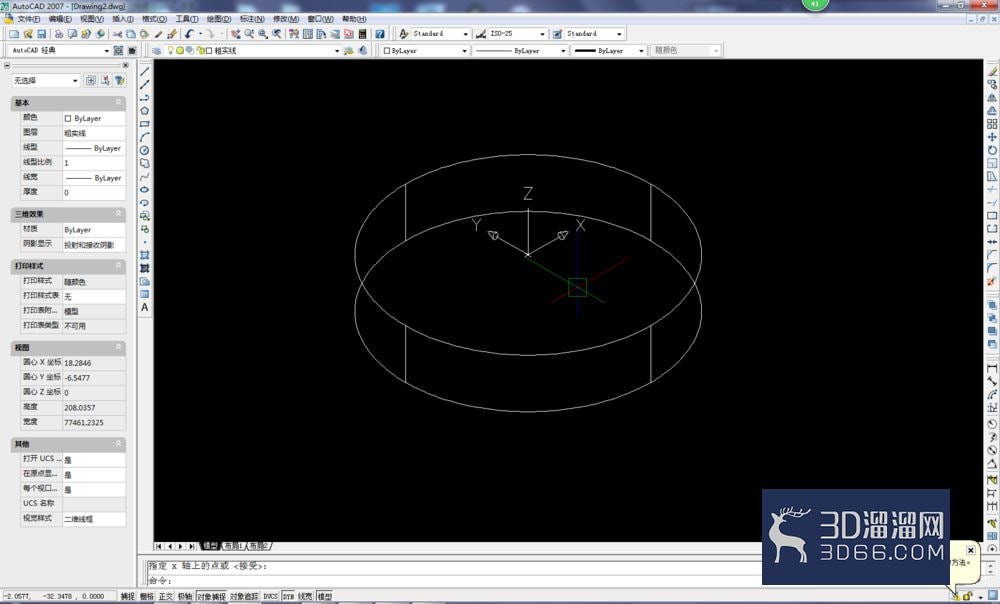

2、激活圆柱体命令，画一个直径150，高30的圆柱体

方式：执行【绘图】-【建模】-【圆柱体】，输入圆心坐标0,0,0，直径150，高度30。

3、将坐标系移动到圆柱体的上表面圆心。

方式：输入ucs，回车；输入坐标0,0,30。

4、激活圆锥命令，造一个向下的圆台。

方式：执行【绘图】-【建模】-【圆锥体】输入坐标0,0,0，底面直径130，顶面直径120，移动鼠标向下拉伸，高度20

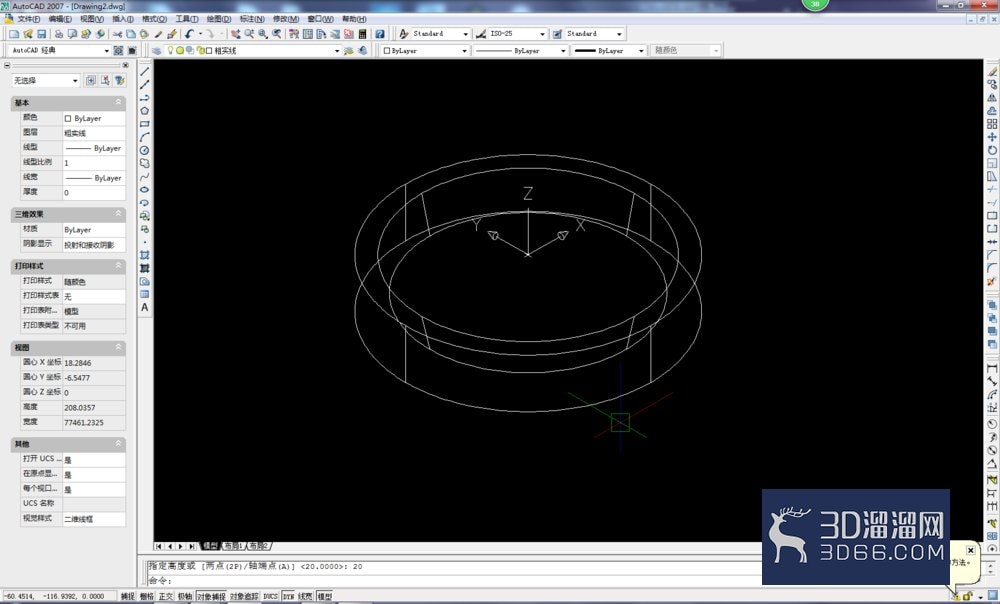

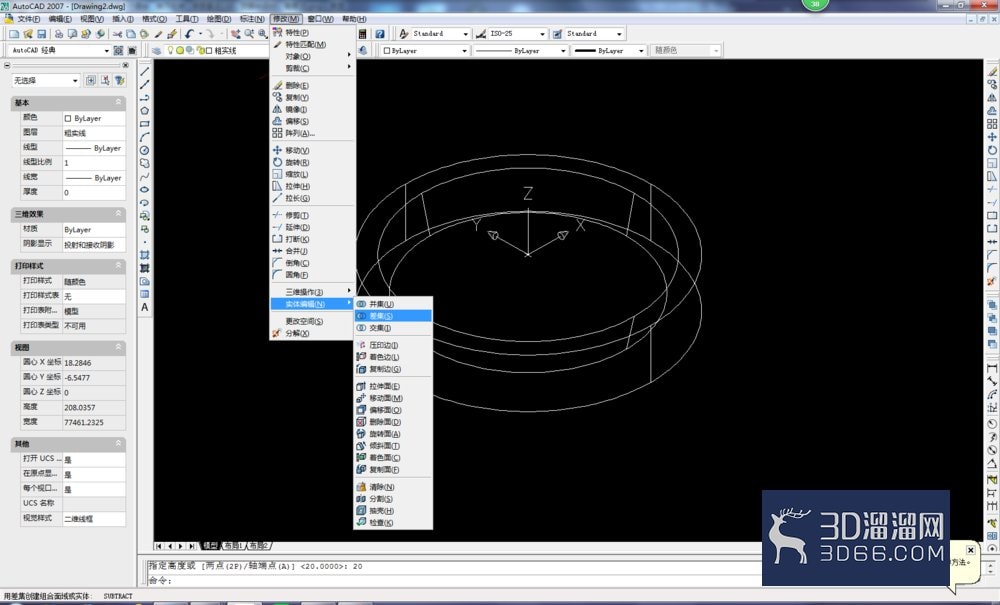

5、激活差集命令，修建圆柱体。

方式：执行【修改】-【实体编辑】-【差集】；然后先点击圆柱体，回车；再点击圆台，回车。就OK了。

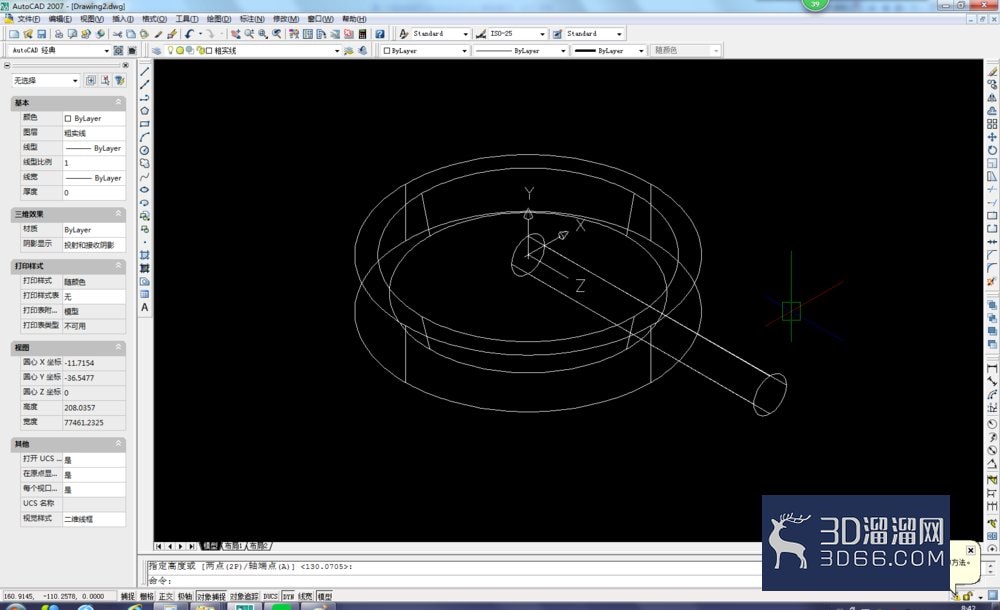

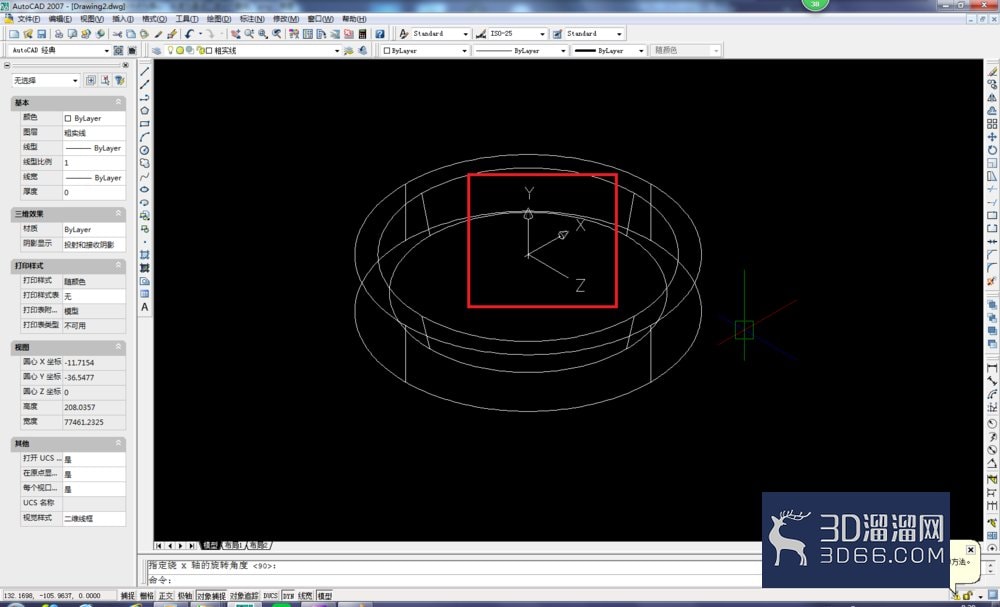

6、将坐标系沿X轴旋转90°，然后插入一个直径20的圆柱体，高度无所谓，只要超过100就OK了。

方式：UCS，回车；X，回车；90，回车；执行【绘图】-【建模】-【圆柱体】激活圆柱体命令，直径20，高度：移动鼠标使其超过100。

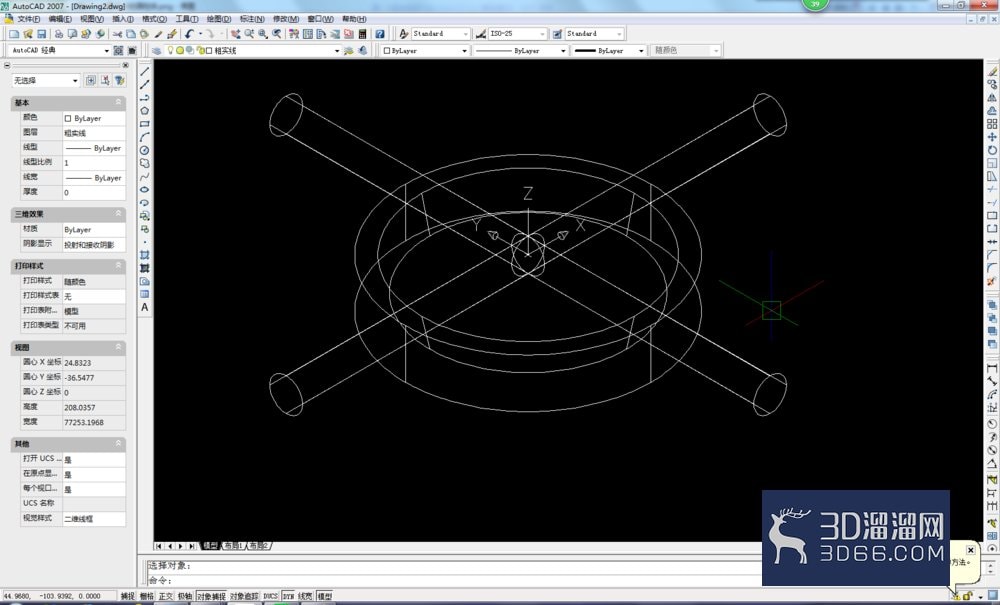

7、将坐标系继续沿着X轴旋转，这次是-90°，然后将刚刚的圆柱体进行环形阵列。

（为什么是-90°，你只要联想一下前面的旋转90°就可以知道了，这是为了将Z轴回到原位。）

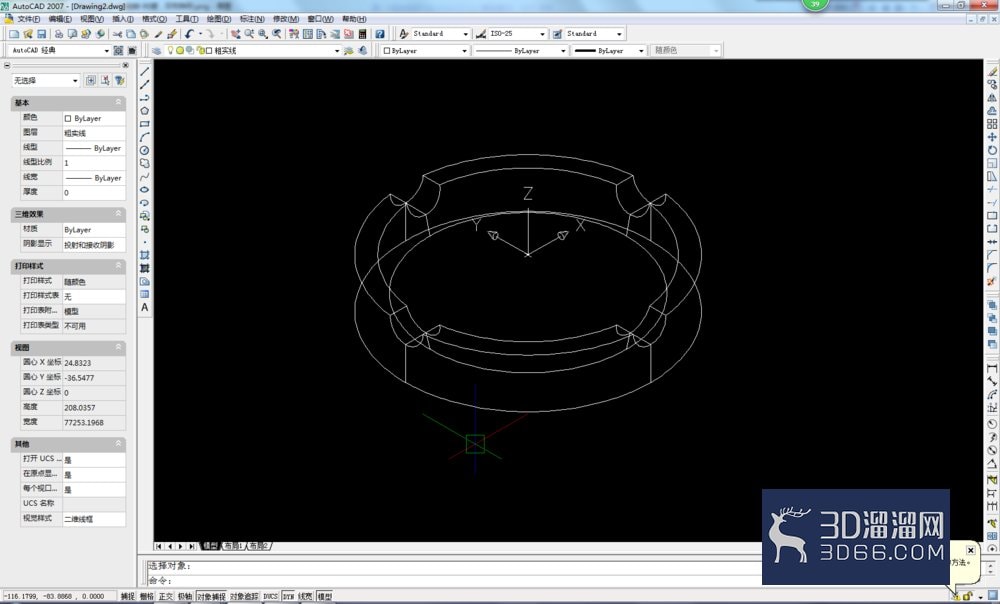

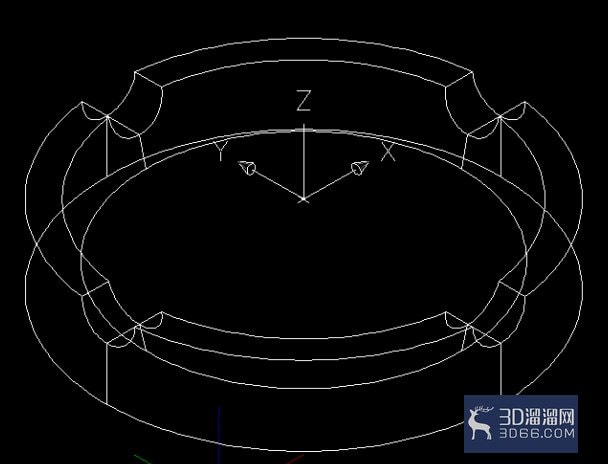

8、执行【修改】-【实体编辑】-【差集】。用同样的方法进行修剪，最后得到下图中的结果。

给大家分享的“如何用CAD三维造烟灰缸？”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
