AutoCAD如何在表格中插入图块？

分类：CAD图纸作者：小溜时间：2024-11-08 14:46:59

导语：在AutoCAD中，你可以很方便地在表格里插入图块。只需要选择表格单元格，插入图块，然后调整大小和位置就行了。本文会一步步教你如何操作，让你轻松在表格中加上图块！

在AutoCAD中，你可以很方便地在表格里插入图块。只需要选择表格单元格，插入图块，然后调整大小和位置就行了。本文会一步步教你如何操作，让你轻松在表格中加上图块！

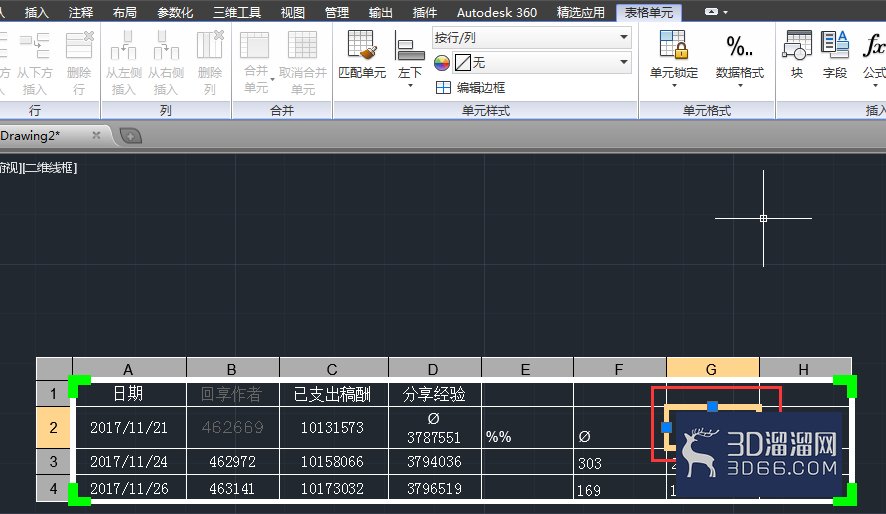

1、在表格中，首先单击鼠标左键选中要插入的单元格。

AutoCAD如何在表格中插入图块？

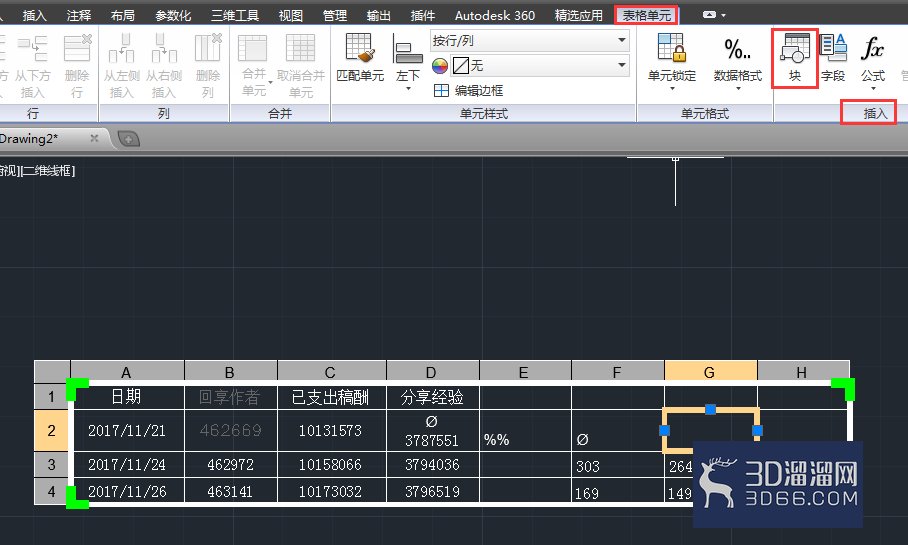

2、接着在菜单栏依次选择【表格单元】》【插入】》【块】选项。

AutoCAD如何在表格中插入图块？

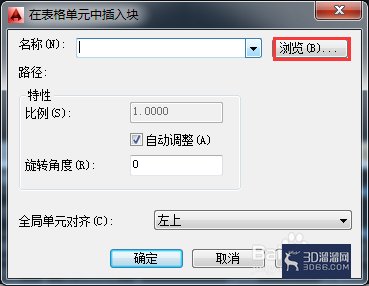

3、在弹出的【在表格单元中插入块】对话框中，单击【浏览】按钮。

AutoCAD如何在表格中插入图块？

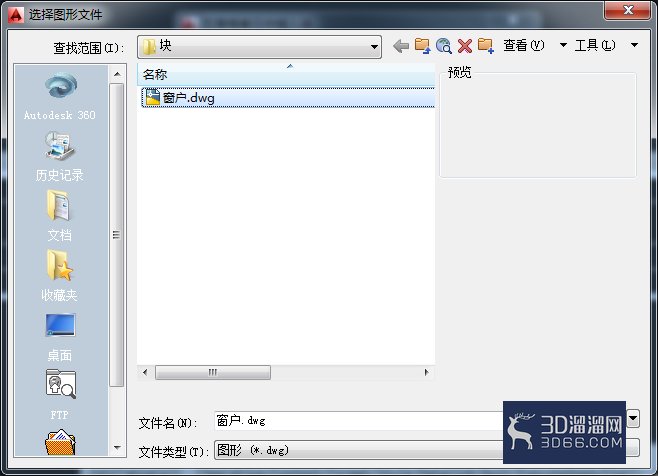

4、接着弹出【选择图形文件】对话框中选择要插入的图块选项，单击【打开】按钮。

AutoCAD如何在表格中插入图块？

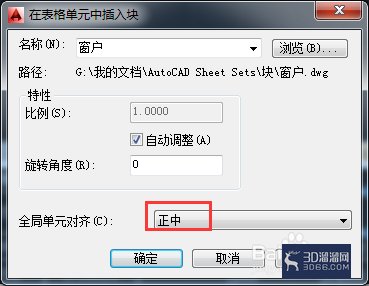

5、返回上一级菜单后，调整好设置和居中位置，单击【确定】按钮。

AutoCAD如何在表格中插入图块？

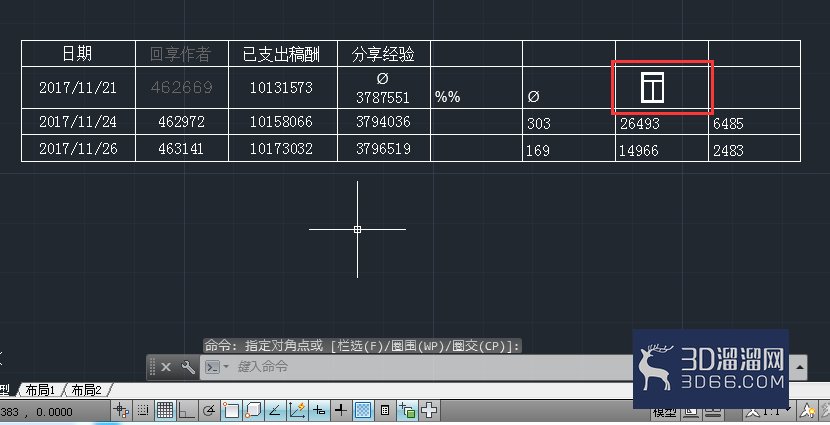

6、插入图块后，表格效果如下。

AutoCAD如何在表格中插入图块？

这次“AutoCAD如何在表格中插入图块”的分享就到此结束啦，希望能帮到大家！更多精彩CAD教程和资源，敬请关注3d66资讯~
