在CAD中画给排水中的隔膜阀，关键是先画出阀体的基本形状，再加入阀盖、接管等细节。这样能帮助你准确地表达设计。本文会教你如何一步步绘制隔膜阀，轻松搞定！

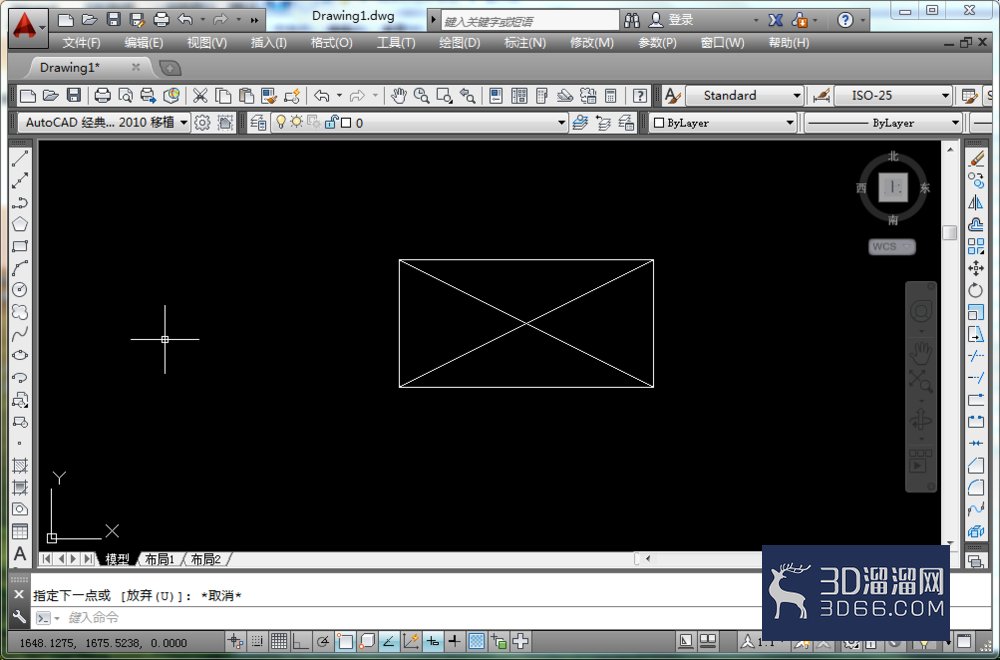

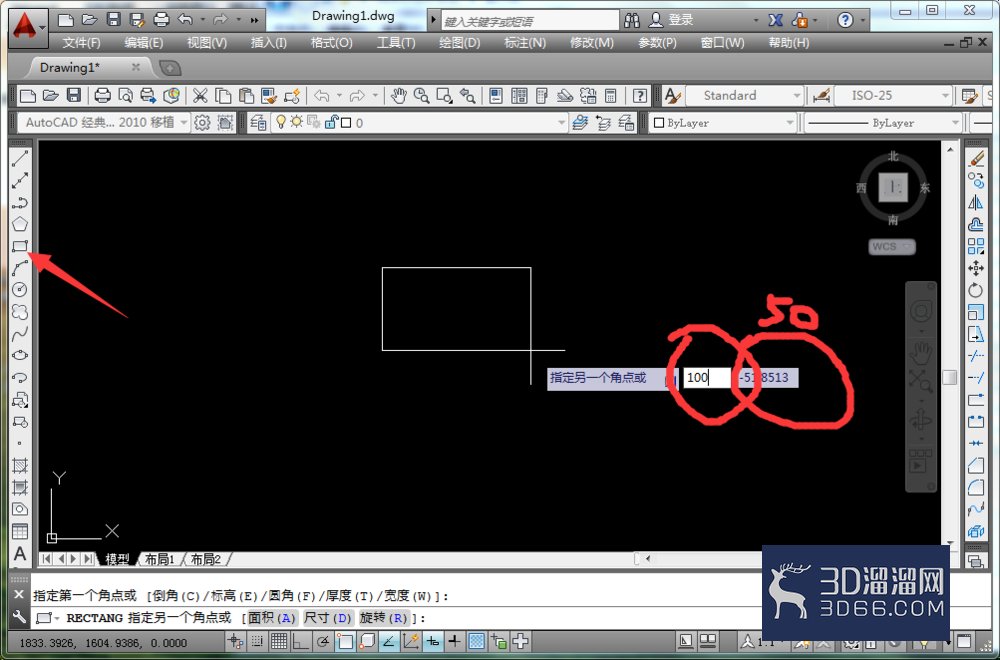

1、先用矩形工具绘制一个长100，宽50的矩形。在矩形内画出对角线；

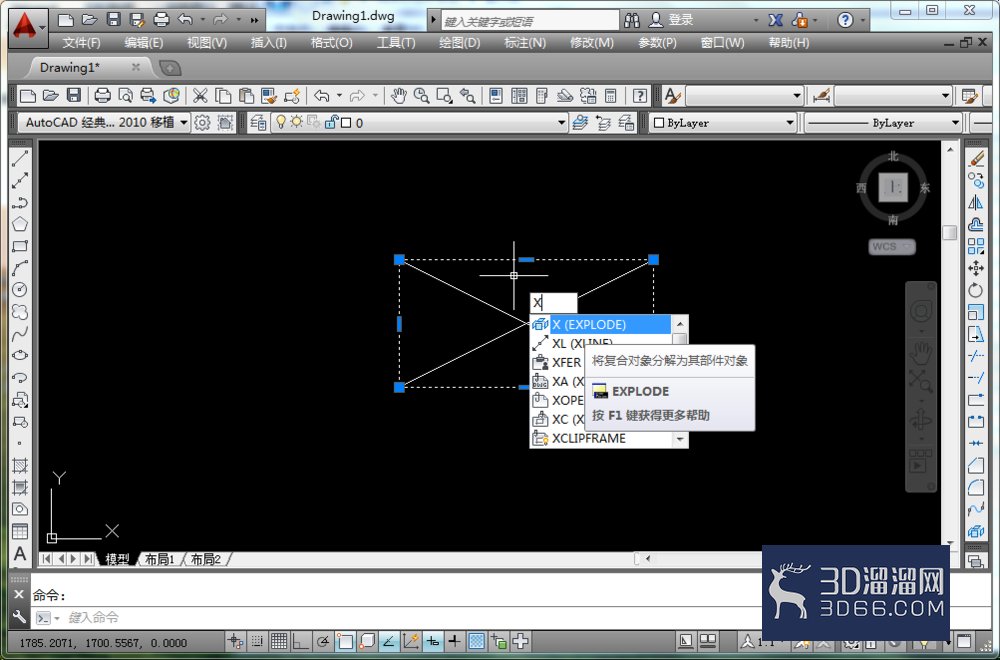

2、用快捷键【x】拆分矩形；删除矩形两条长边；

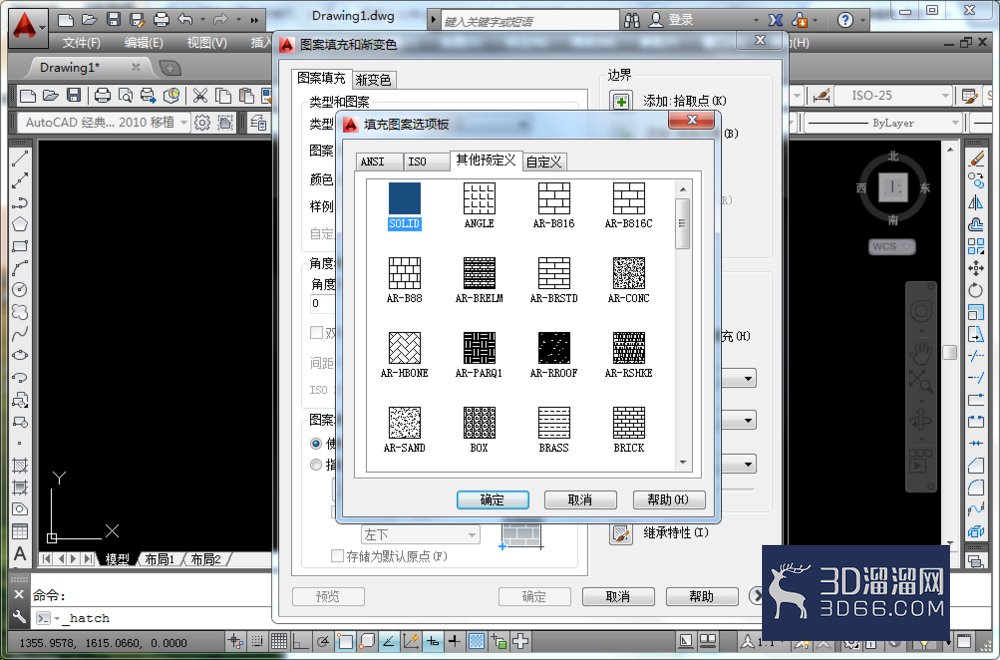

3、在矩形对角线相交处画一个半径15的圆，将圆填充黑色，连接管线；

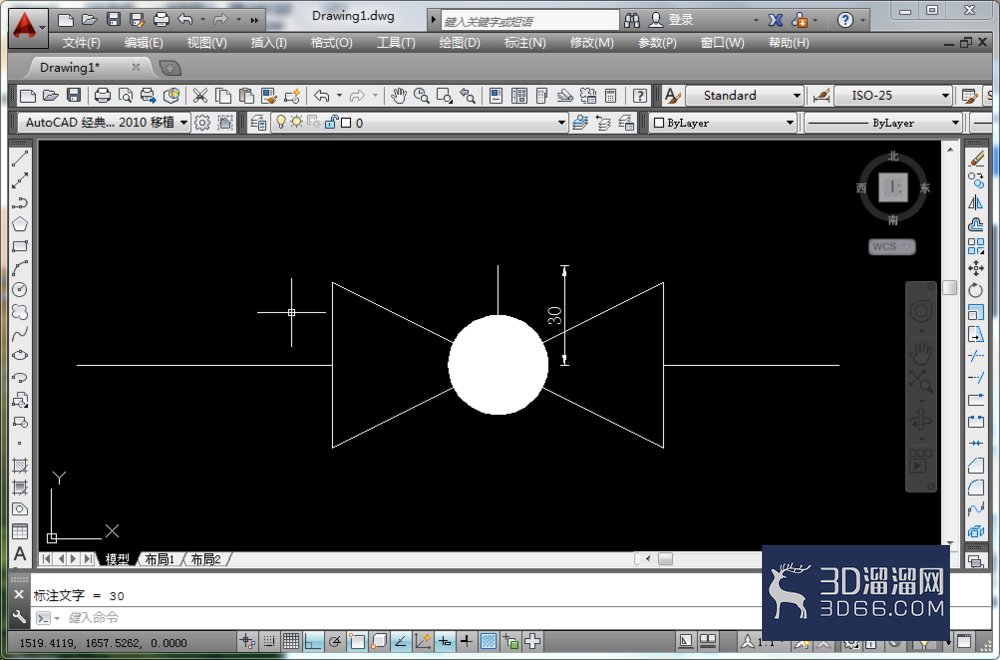

4、在圆的圆心画一条长30的竖线；
5、在竖线顶端两侧各画上长15的线。

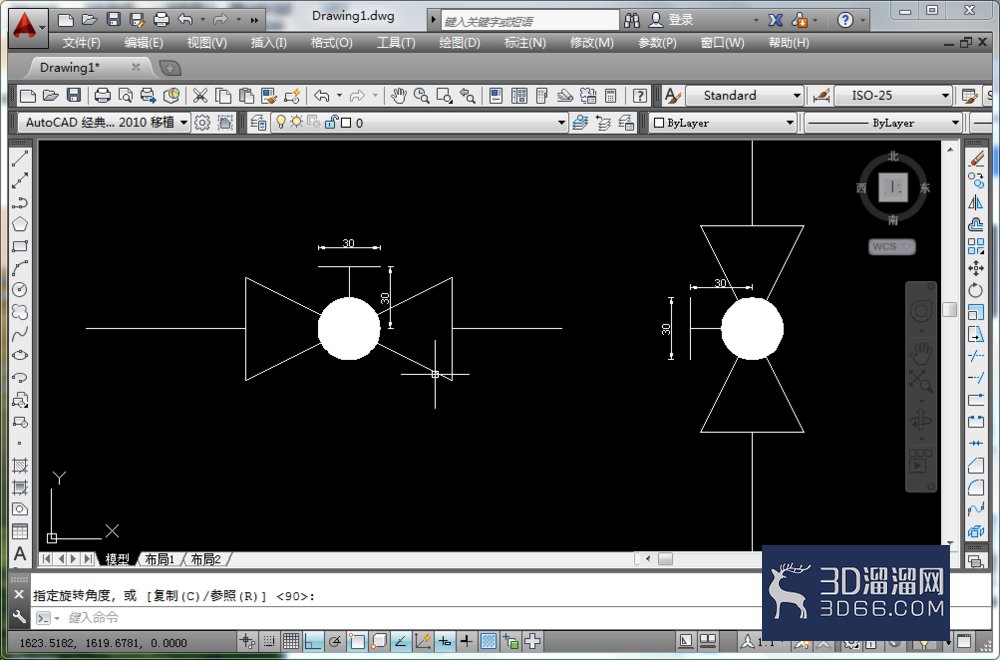

6、方向旋转即可，大小可以等比例缩放。这就是给排水中的隔膜阀绘制。
