CAD中如何标注及修改标注文字？

在CAD制图过程中，我们需要知道线条的尺寸，自然离不开【标注】了，而且有的特殊情况下，我们需要修改真实的标注数字，这又该如何操作了？今天就让小溜跟大家一起分享一下小经验吧！

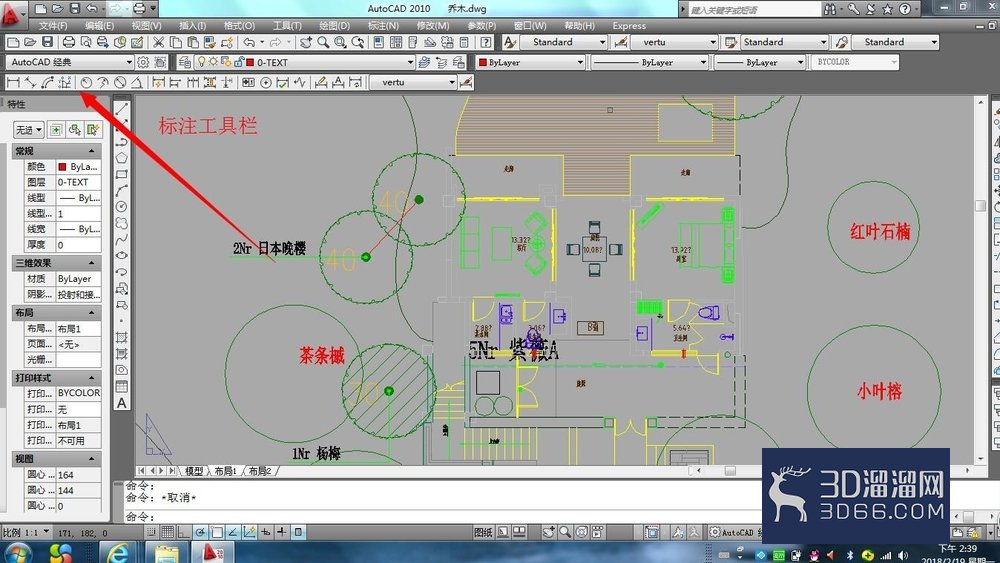

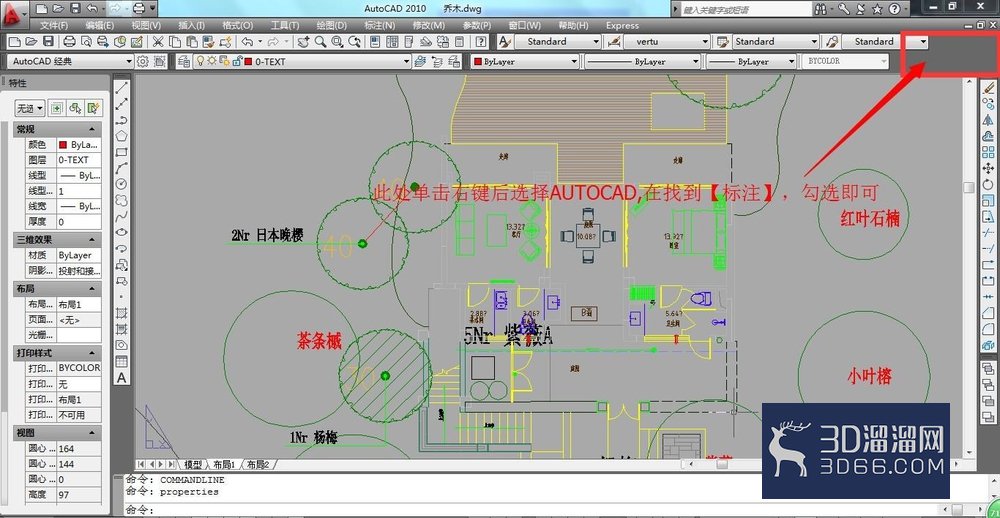

1、首先打开一份CAD文件，我们在工具栏的空白处单击右键，然后选择Autocad，在弹出的菜单中勾选【标注】，【标注】工具栏就会出现在桌面上，托选可移动到自己想要放置的位置。

注：当鼠标放到标注工具栏上面的图标时，会显示工具的名称

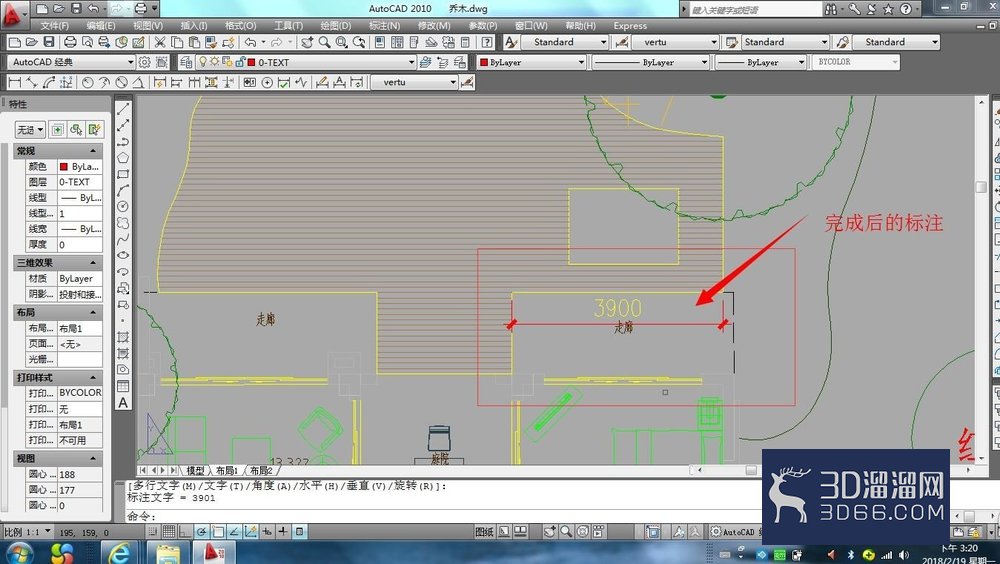

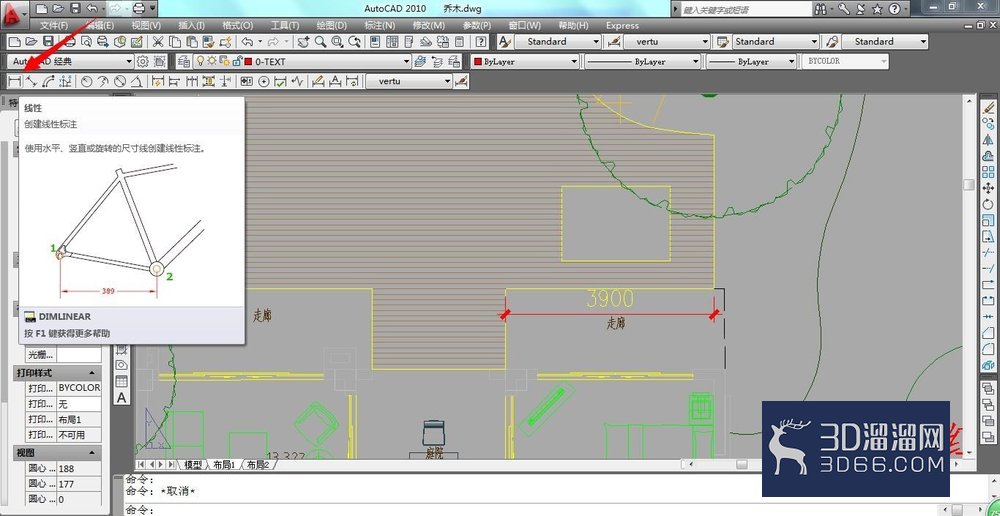

2、我们先选择“线性标注”，单击后按照提示选择需要测量线段的首尾两点，然后往线段两边拖曳到合适位置后松手即可

3、除了线性标注外，我们常用的标注还有对齐、弧形、半径、直径、连续等。【连续】标注的使用方法，我们介绍一下。

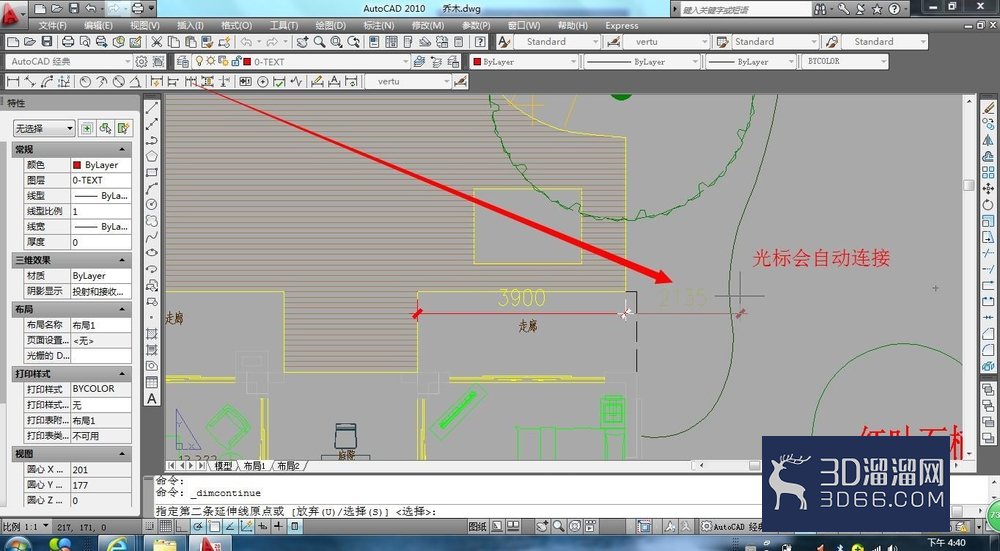

【连续】标注使用前必须先使用线性或是对齐标注起头，然后使用单击【连续】标注按钮，光标会自动连接我们之前的标注，找到参照点一直单击鼠标左键即可连续标注。若是已经完成，单击右键即可取消。

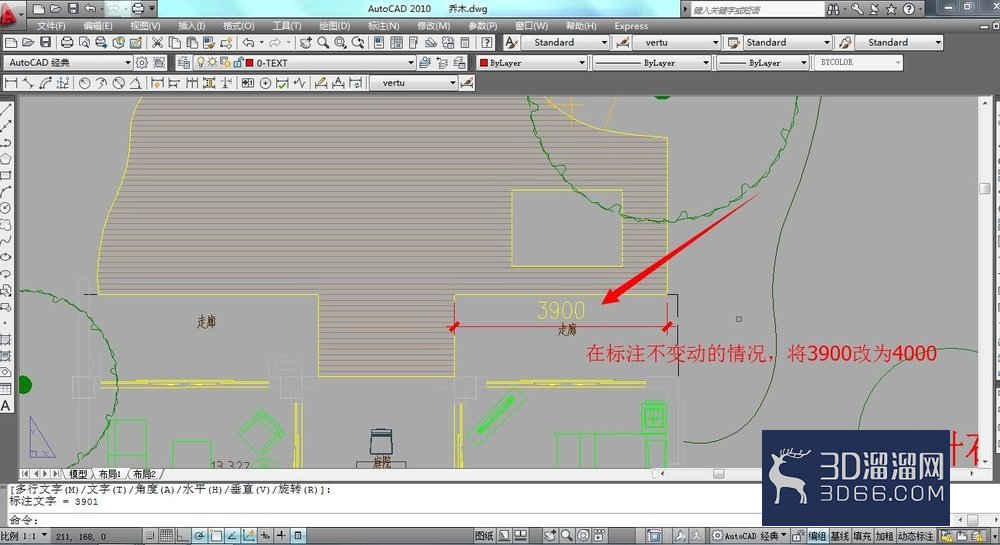

4、标注完成后，现在我们开始修改标注的数字，本次测量的数据为3900，我们需将其改为4000。

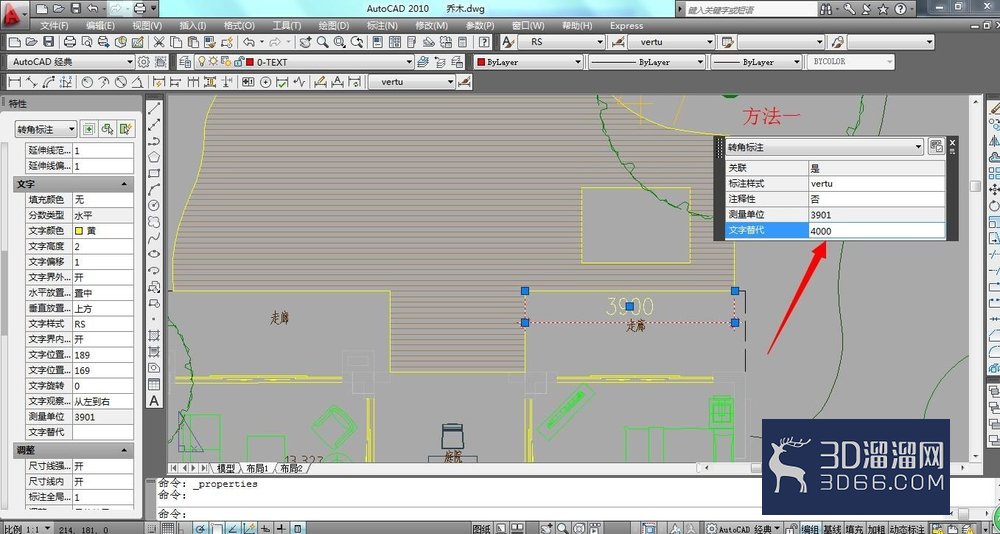

5、单击标注3900，使其处于被选中的状态，桌面会弹出一个【标注】的对话框，当光标移动到上面，会弹出【文字替代】，直接在框里输入我们需要的尺寸，本次输入4000。

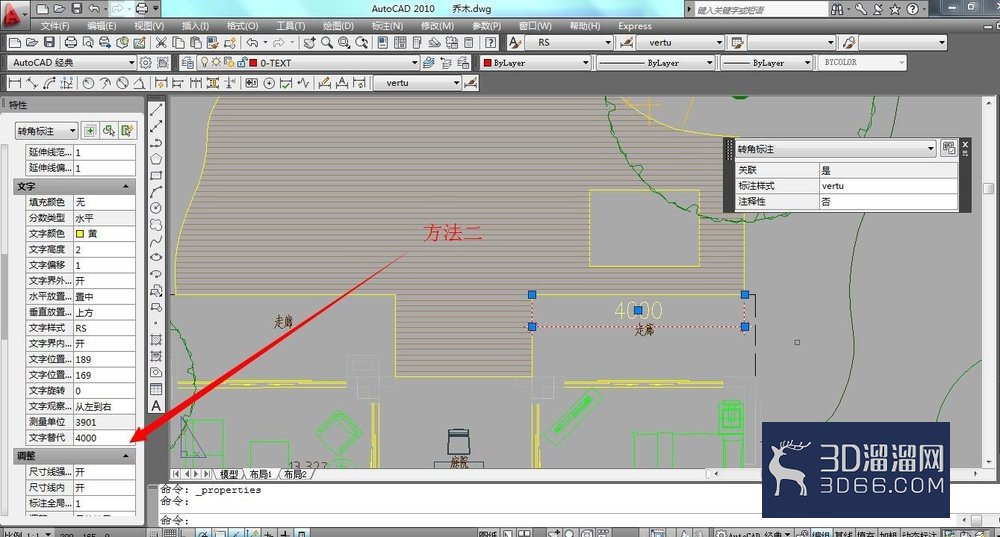

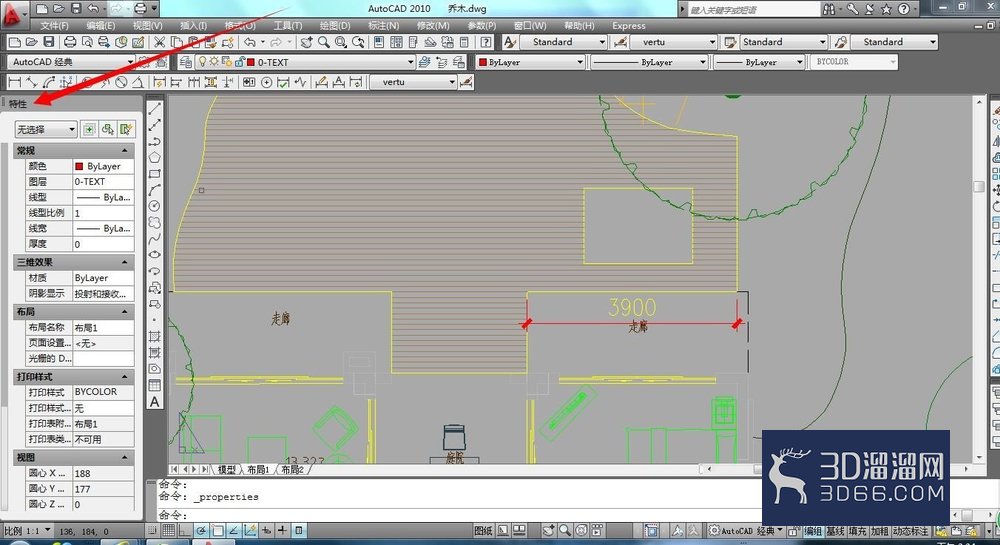

6、另外一种方法是，先同时按住快捷键“ctrl+1”，弹出【特性】对话框。

鼠标在【特性】对话框左边的滚动轮，往下拉找到【文字】栏，最下面一个便是文字替代】，直接在框里输入我们需要的尺寸，本次输入4000。输入完成后，回车即可。

注意：替换标注文字是很容易被查出来的，不要轻易使用，尤其是涉及到工程量计算的时候连续标注只能是一直横向或是纵向的，不能转弯，具体方向由第一次的标注方向决定
