怎么在CAD中绘制双开门构件？

在CAD中绘制双开门构件其实不复杂。你可以先画出门的基本形状，然后对称复制，调整位置和尺寸。这是个不错的练习，帮助你熟悉CAD工具。本文会告诉你具体步骤，让你轻松绘制双开门！

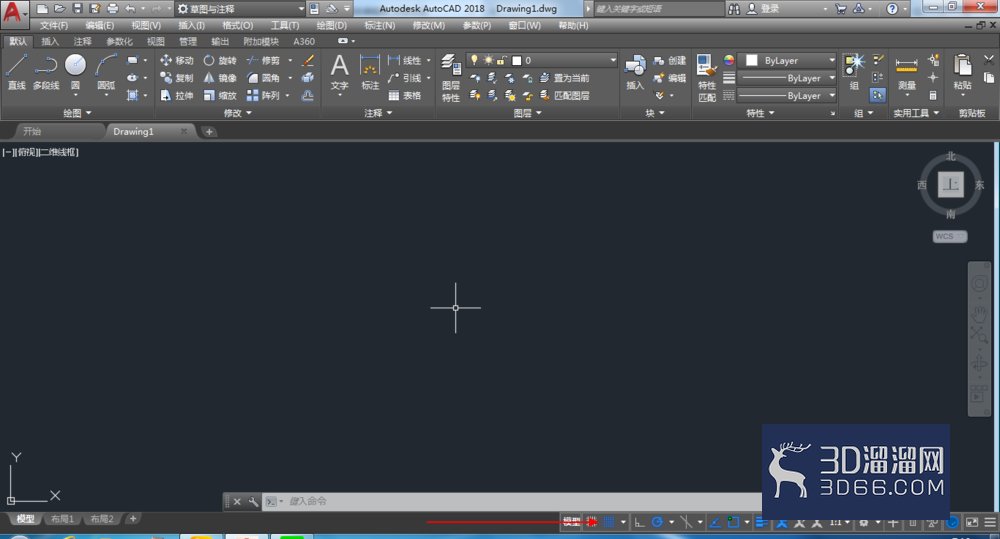

1、新建绘图，关闭栅格和打开捕捉如图：

2、点击矩形，然后指定一点命令栏中输入d回车

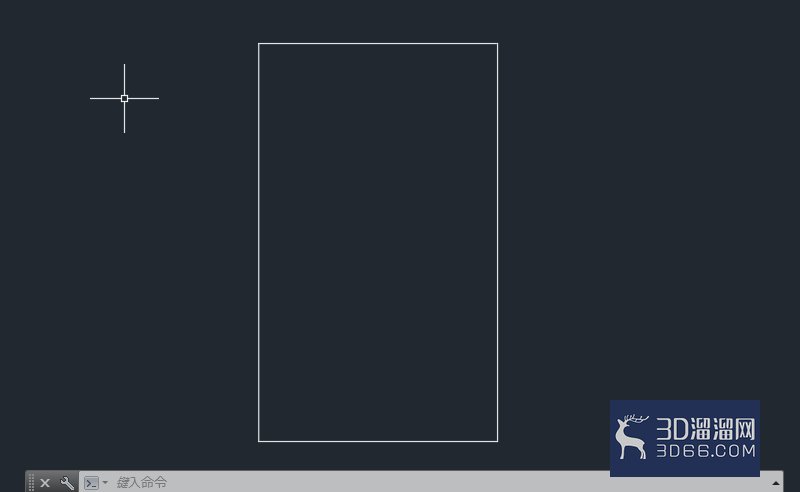

输入1200回车在输入2000回车得到如图：

3、选择修改分解命令把矩形分解

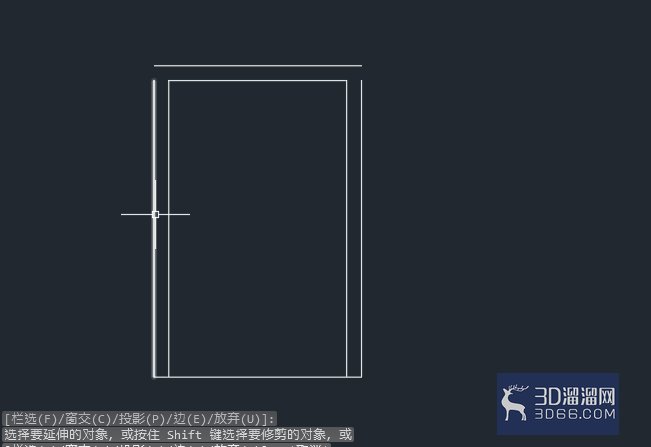

再选择修改偏移值为100如图进行偏移：再选择修改延伸对图形进行延伸得到如图：

4、选择矩形shift+右键选择自功能

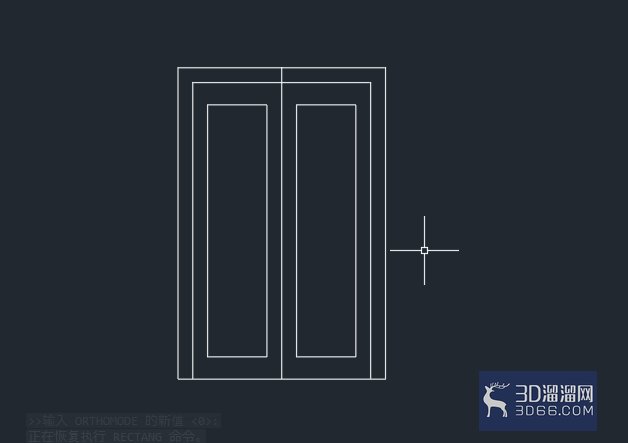

绘制内部的轮廓线捕捉完成输入@100,150回车输入@400,1700回车然后另一边同样输入@-100,150回车输入@-400,1700回车得到如图：

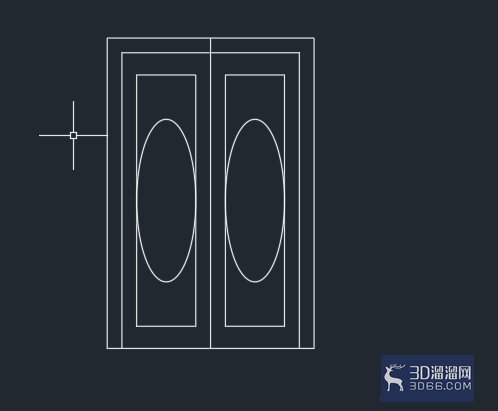

5、选择绘图椭圆命令，利用垂足和中点指定椭圆的中心点

输入@200,0回车输入另一条半径550回车得到如图：

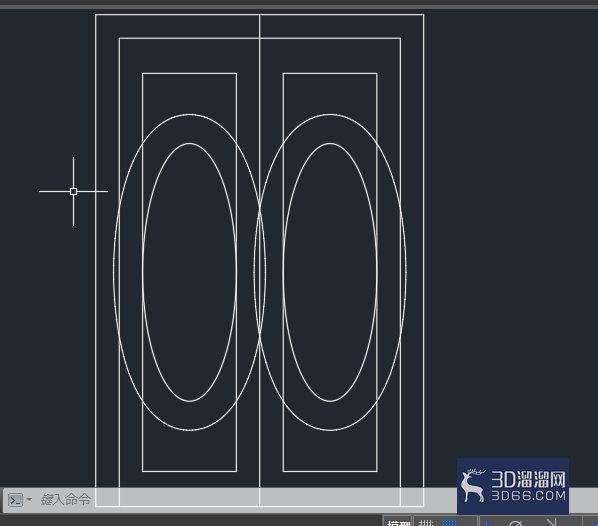

6、选择修改偏移值为124将椭圆往外偏移如图：

7、先选择全图分解然后选择修改打断完成后如图

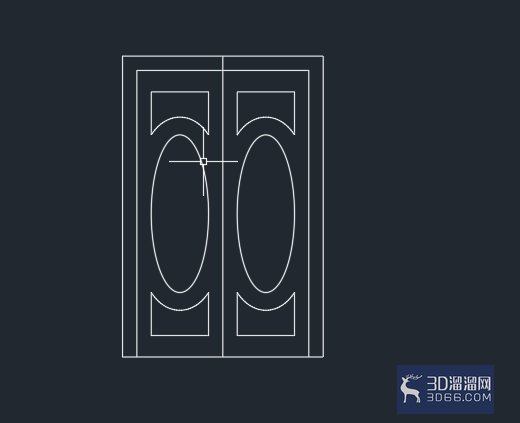

选择修改中修剪命令得到如图：

8、输入c选择圆输入18半径值

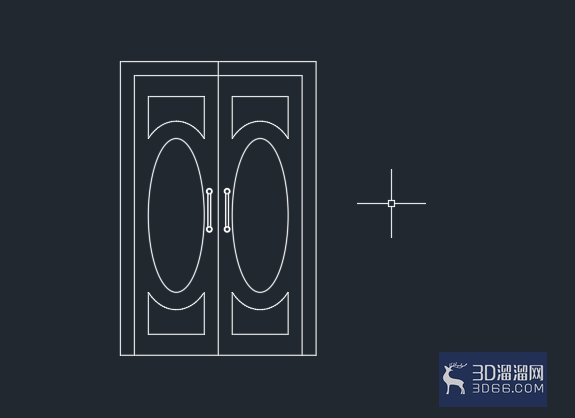

然后移动最终得到如图：

9、选择颜色命令输入颜色102

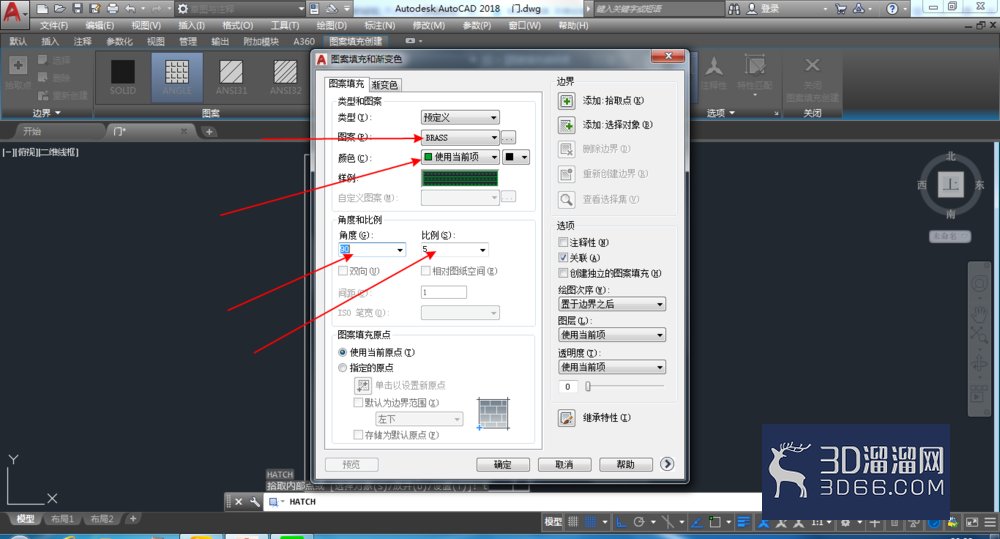

输入h选择t修改颜色板块如图：

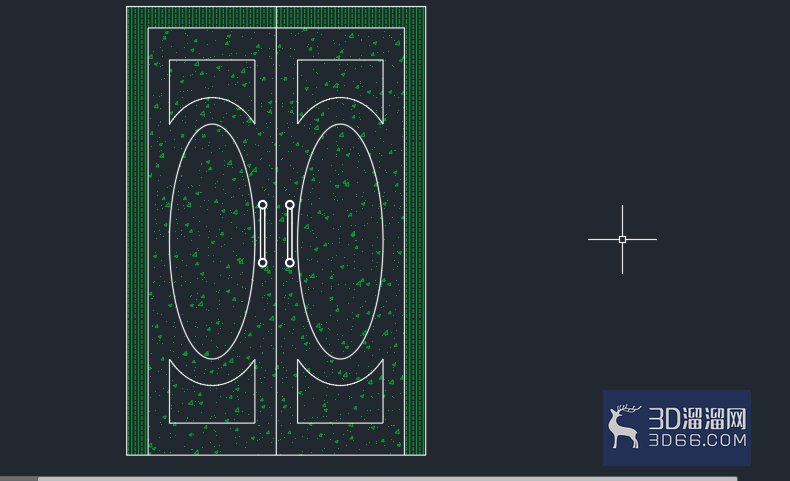

10、然后选择填充最终得到的图形是：
