SU草图大师怎么导成CAD图？

在sU草图大师中导出CAD图很简单，主要是通过“导出”功能实现的。你只需选择模型，然后选择合适的格式，如DWG或DXF，接着保存即可。这对需要在CAD中进一步编辑的用户很有帮助。本文将详细介绍步骤，帮你轻松完成导出！

cad前提概要

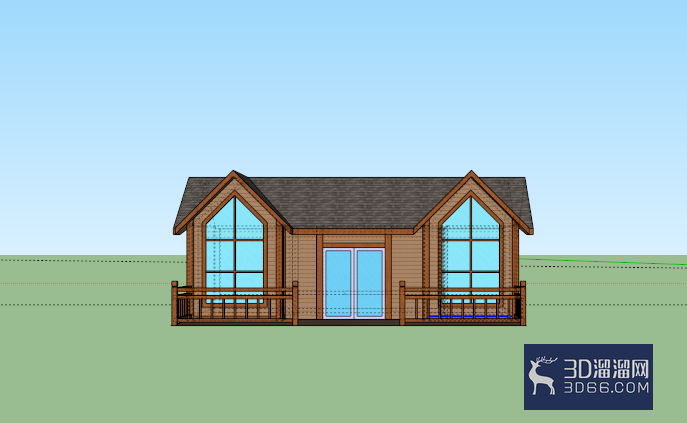

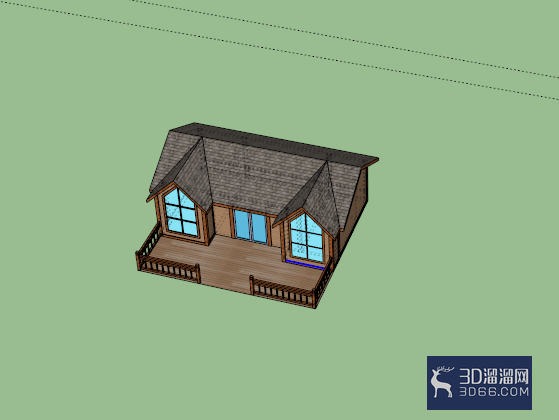

比如说如图所示的cad模型，小溜想要将这个图形的正立面图导成cad

方法/步骤

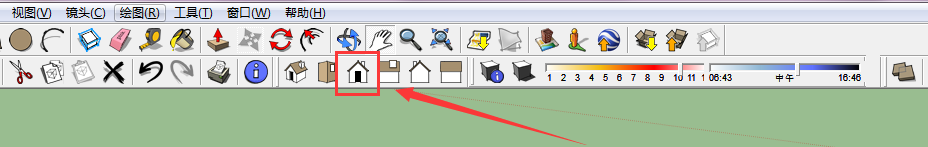

1、首先找到如图所示的图标将该模型改成正立面（根据需要变成自己需要的立面等），如图所示

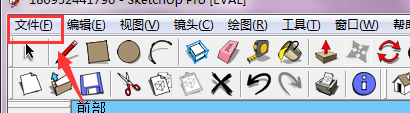

2、之后找到文件，如图所示

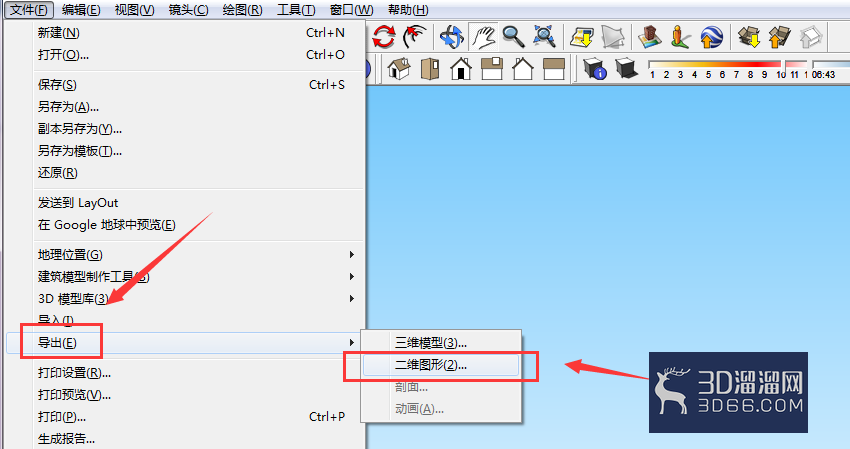

3、在文件里面选择导出——二维模型，如图所示

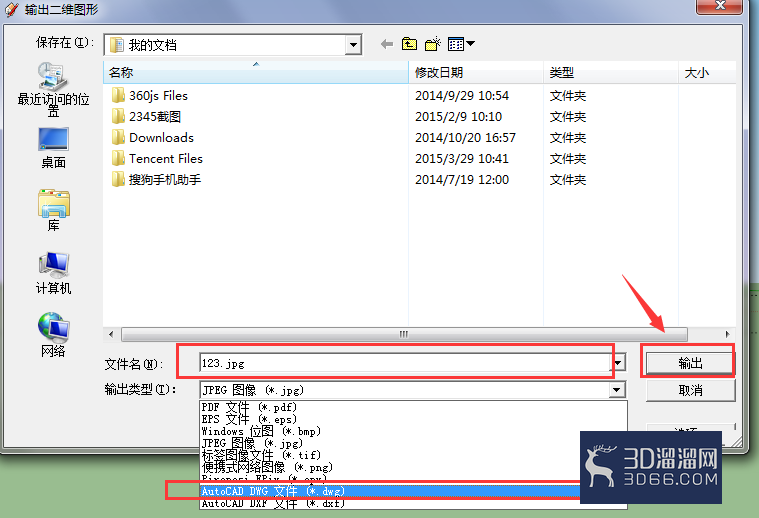

4、在类型里面选择如图所示的dwg格式，如图所示

5、之后模型就开始自动的导成cad格式了，但是需要时间，当出现如图所示的提示时，说明已经导出成功了，根据版本不同可能也不会出现这样的提示

6、之后在你保存的位置找到导成的cad，如图所示

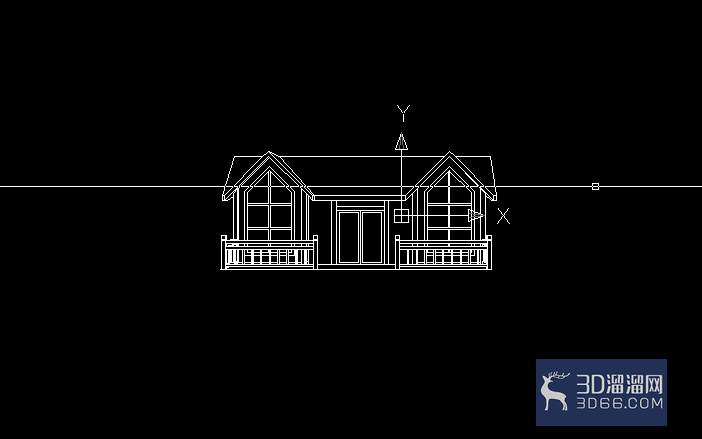

7、打开cad，你就会看到刚才的正立面图已经导成cad格式了，如图所示，
