分类：CAD图纸作者：小溜时间：2024-10-18 14:19:42
AutoCAD2014如何创建图块呢？图块是一个或多个图形对象组成的对象集合，是一个整体，经常用于绘制重复或复杂的图形。下面一起来看看怎么创建内部图块吧。
1、内部图块是存储在图形文件内部的，因此只能在打开该图形文件后才能使用。在菜单栏依次选择【插入】》【定义块】》【创建块】选项。

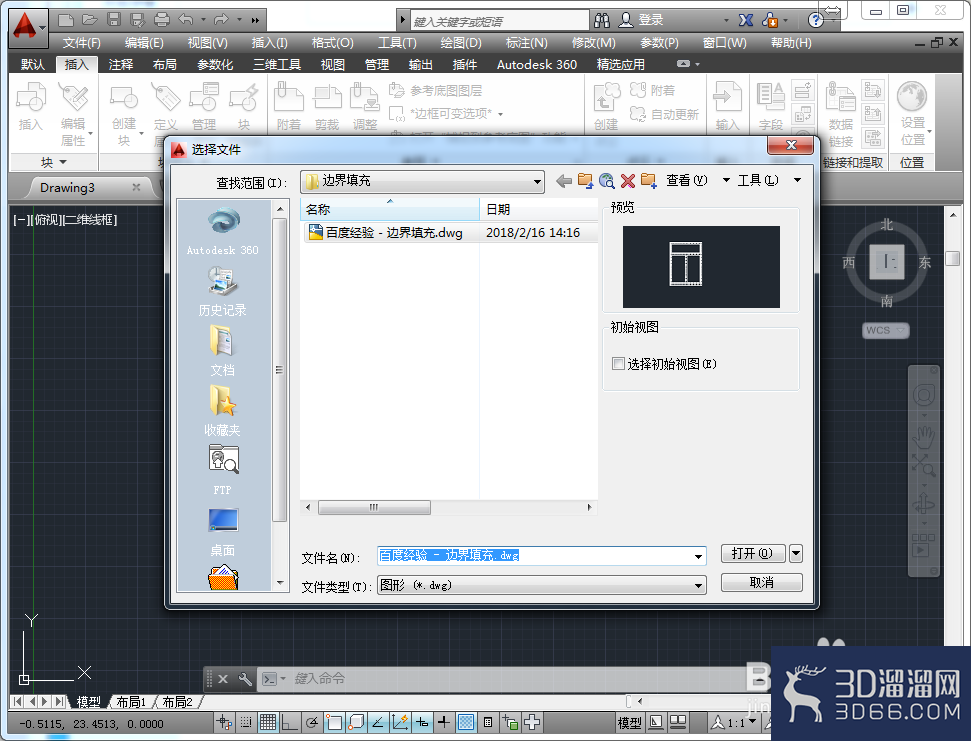

2、打开直接绘制好的“窗户”文件。

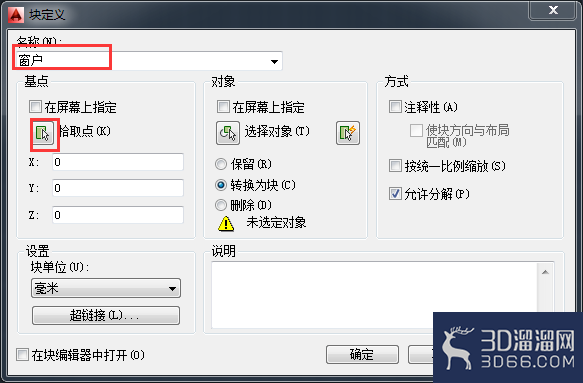

3、自动弹出【块定义】对话框，在【名称】选项中输入块名称“窗户”。

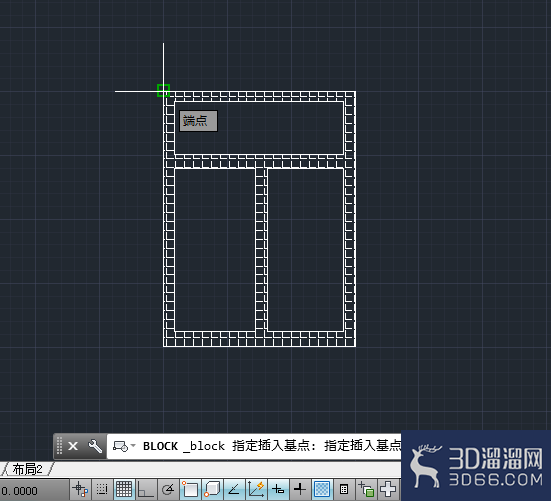

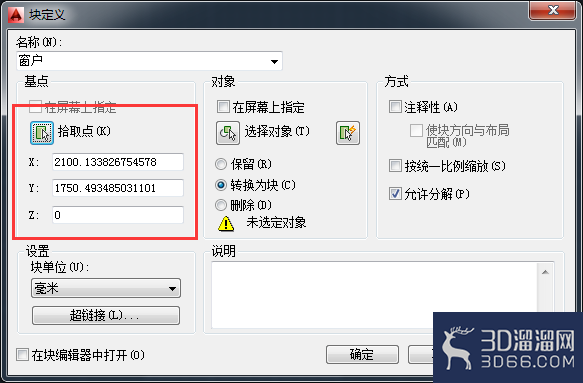

4、单击【基点】选择组中的【拾取点】按钮，在绘图区中捕捉炉灶图形插入基点。

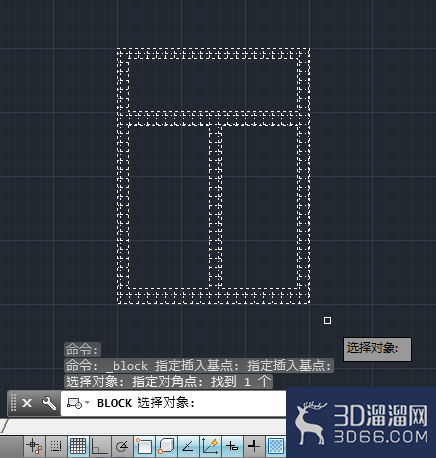

5、返回【块定义】对话框，单击【对象】选择组中的【选择对象】按钮，并在绘图区中框选炉灶图形，按回车。

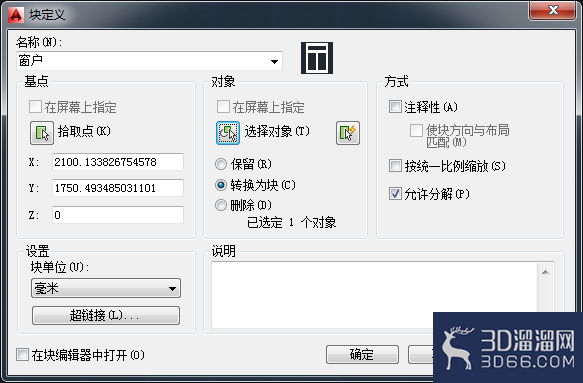

6、返回对话框后单击“确定”按钮，即可完成内部图块的创建。
“AutoCAD2014如何创建内部图块”的内容分享就此结束啦，感谢您的阅读！如需更多CAD相关的知识和资源，请持续关注3d66资讯~
