AutoCAD如何绘制网格楔体？

分类：CAD图纸作者：小溜时间：2024-10-16 10:58:08

导语：在三维建模中，用户常常需要在AutoCAD中绘制网格楔体，以实现复杂结构的设计。然而，由于初学者对工具和命令的不熟悉，绘制过程可能会遇到困难。本文将探讨常见的绘制问题，并提供详细的解决方法。

在三维建模中，用户常常需要在AutoCAD中绘制网格楔体，以实现复杂结构的设计。然而，由于初学者对工具和命令的不熟悉，绘制过程可能会遇到困难。本文将探讨常见的绘制问题，并提供详细的解决方法。

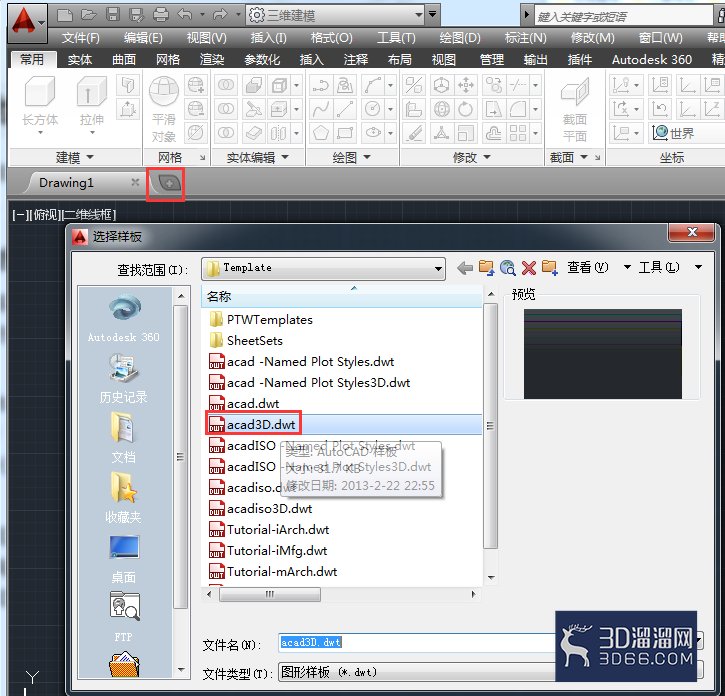

1、运行AutoCAD2014软件，点击【+】打开【选择样板】对话框，从中选择acad3D.dwt样板文件载入。

AutoCAD如何绘制网格楔体？

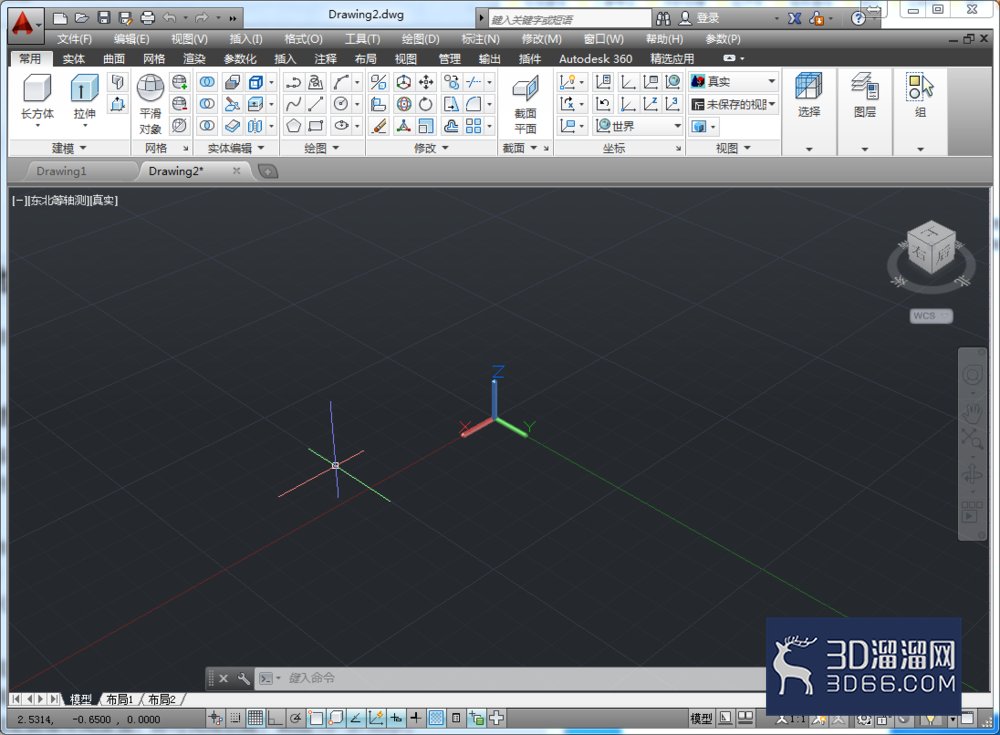

2、然后点击绘图区右上角的小方块的右上角，调整好视角，如图。

AutoCAD如何绘制网格楔体？

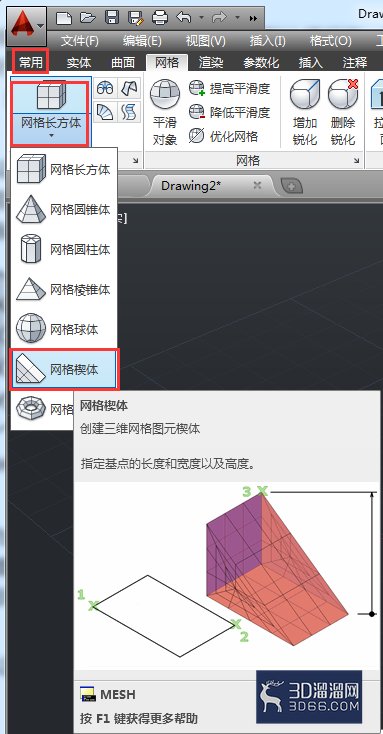

3、随后在菜单栏找到【网格】》【图元】》【网格楔体】选项。

AutoCAD如何绘制网格楔体？

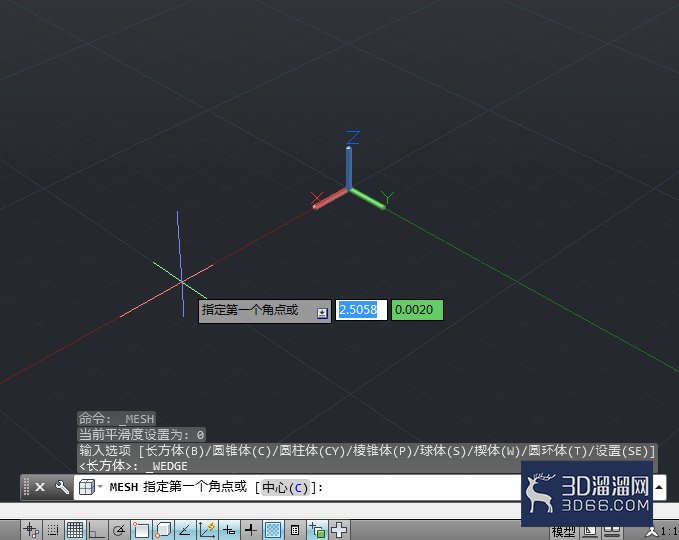

4、单击鼠标左键在绘图区指定要画的网格楔体的第一个角点。

AutoCAD如何绘制网格楔体？

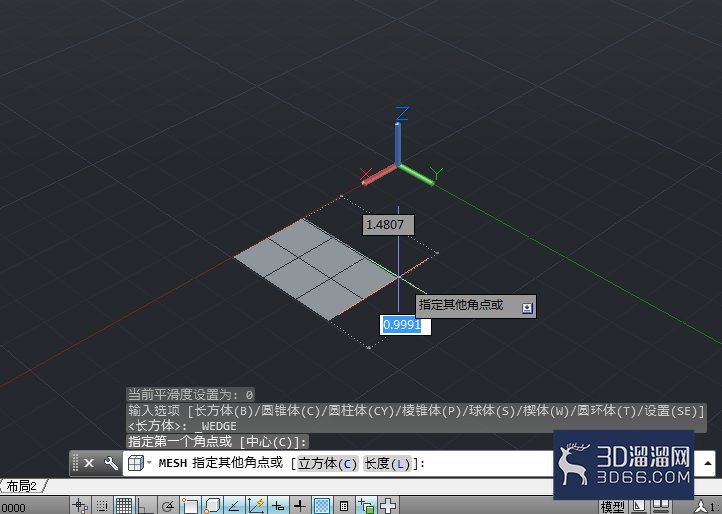

5、随后移动鼠标会出现一个目标矩形区域，然后点击鼠标左键确定其他的角点。

AutoCAD如何绘制网格楔体？

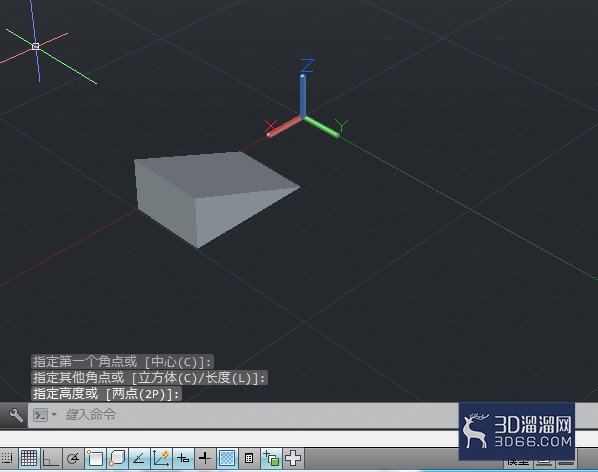

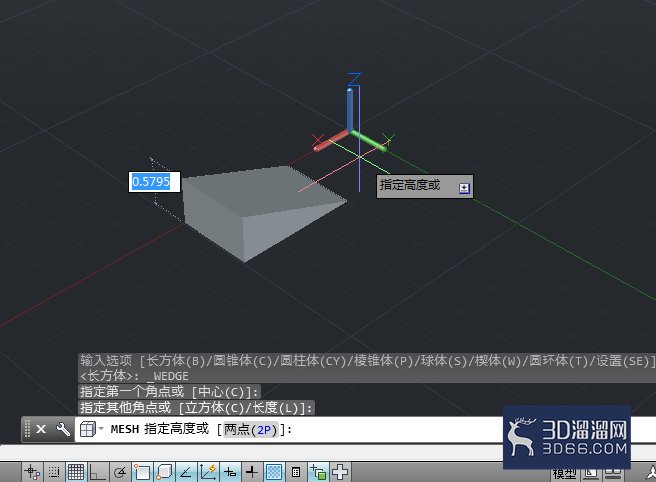

6、确定好两个角点后，网格楔体的底面就确定好了，然后移动鼠标来确定图形的高度，最后在绘图区的空白区域单击鼠标左键即可完成网格楔体的绘制。

AutoCAD如何绘制网格楔体？

AutoCAD如何绘制网格楔体？

本次“AutoCAD如何绘制网格楔体”的分享就告一段落啦，期待大家在实际操作中多多运用！更多CAD技巧和图纸素材，请锁定3d66资讯~
