3dMax怎么导入proe的文件渲染？

proe自带的渲染器渲染效果比较差，一般我们都是导出文件到3dsMax或者其它专业的渲染器来渲染更逼真的效果。不过3Dmax是不能直接打开stp文件的，打开igs的文件经常有很多破面。3Dmax怎么导入proe的文件渲染呢，下面小溜来介绍一下用3dmax导入stl文件的过程，一起来学习下吧。

Pro/Engineer软件3ds Max 软件方法/步骤

1、首先用proe软件打开一个实体文件

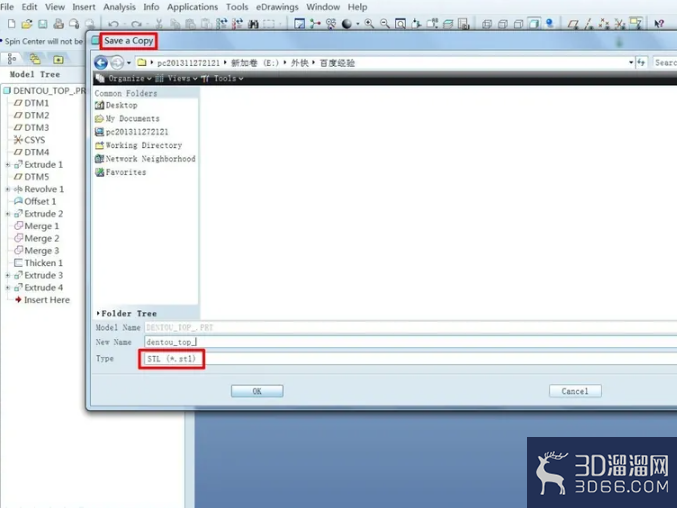

2、通常不同的工程软件之间的文件交换一般用stp或者igs格式的，但是因为3dmax不支持stp文件，实体的igs文件导入3dmax也会有很多烂面，无法操作，要使proe的文件能直接导入3dmax，我们通常用proe另存为一个stl格式的文件，stl文件是一种三角网格文件，市场上的三维软件基本都支持这种格式。如下图。

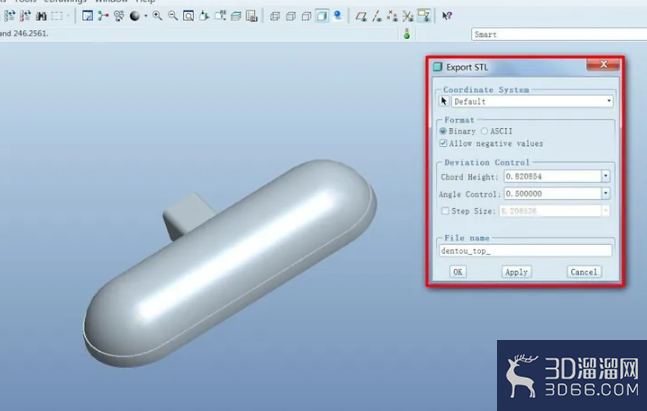

3、点击ok后会弹出一个stl的参数面板，默认的stl参数三角面的尺寸偏大，这样导出去表面不够光滑，特别是曲面的时候。

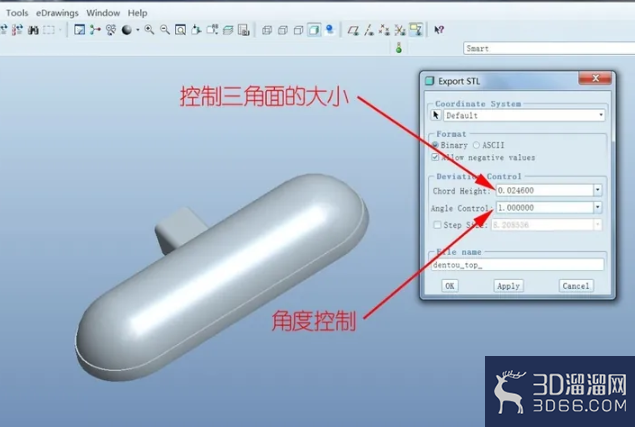

4、我们在chord height一栏输入0，系统就会按最小的精度给出三角面的最小参数，然后在Angel Control一栏任意输入一个比1大的数字，系统都会自动设置为1.这样设置结果是能够得到尽量多的三角面，曲面会尽量光滑。其它参数按默认设置。

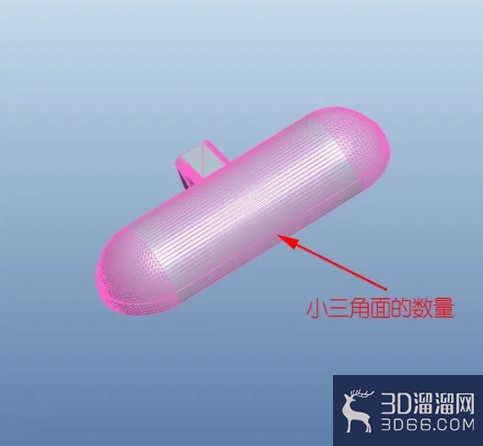

5、设置好参数后点击预览可以看到主窗口会高亮显示元件的大概的三角面数量，如果不满意再更改参数。

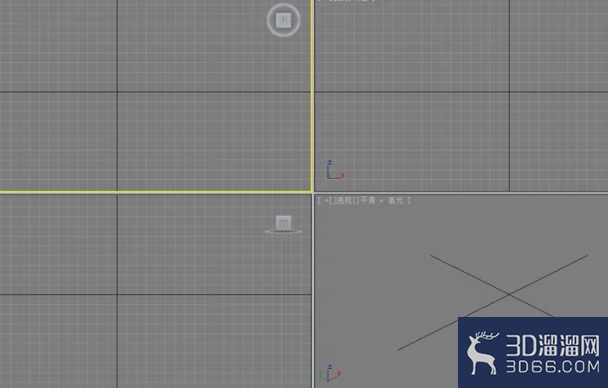

6、保存好stl文件后，我们打开3ds max软件

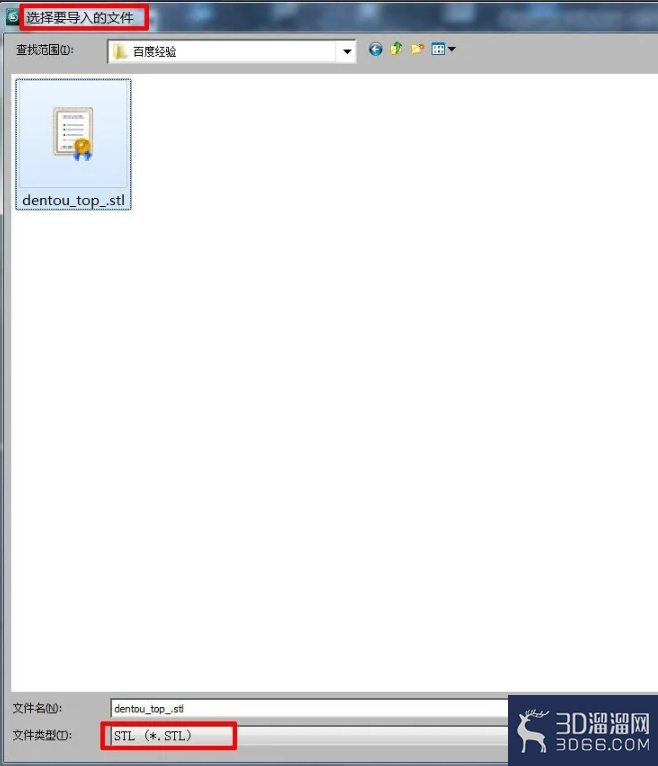

7、选择文件菜单-->导入文件，选择刚才保存的stl文件。

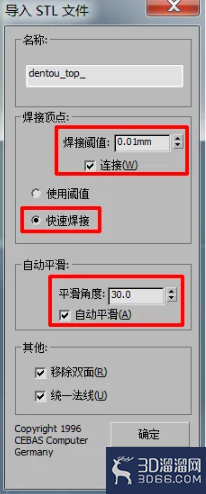

8、然后会弹出一个参数窗口，在这里我有个经验可以分享一下，最好选择快速焊接跟自动平滑，否则有时候导入文件会很长时间，还会失败，特别是三角面很多的文件以及有零件干涉的装配文件。

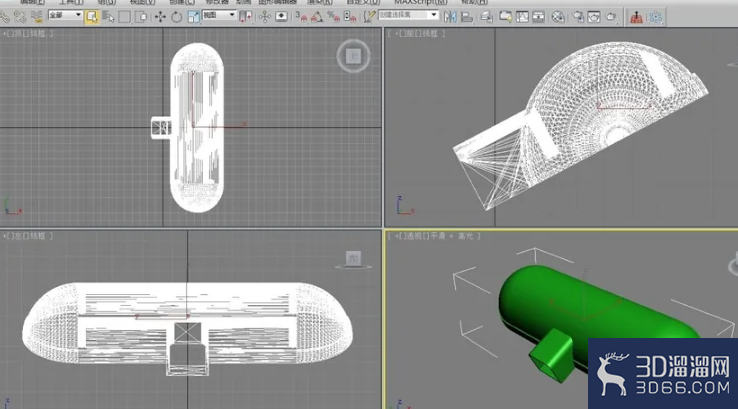

9、最后导入stl文件成功后我们就可以在3Dmax里面进行渲染及其它相关操作了

注意事项stl文件是由三角形的网格组成的，在一些细节的地方，特别是圆角过渡和曲面的地方它会显示出一些棱角，不太光滑。如果你需要渲染分辨率特别高的图片及精细的效果，导入stl文件效果不是很好，后面我会介绍别的方法导入proe的文件渲染会更加光滑。
