AutoCAD使用窗口缩放功能放大图形方法

在AutoCAD中，使用窗口缩放功能可以方便地放大图形，以便精确查看细节。通过选择窗口缩放工具，你可以框选区域来放大视图。本文将介绍如何使用这一功能来高效放大图形。

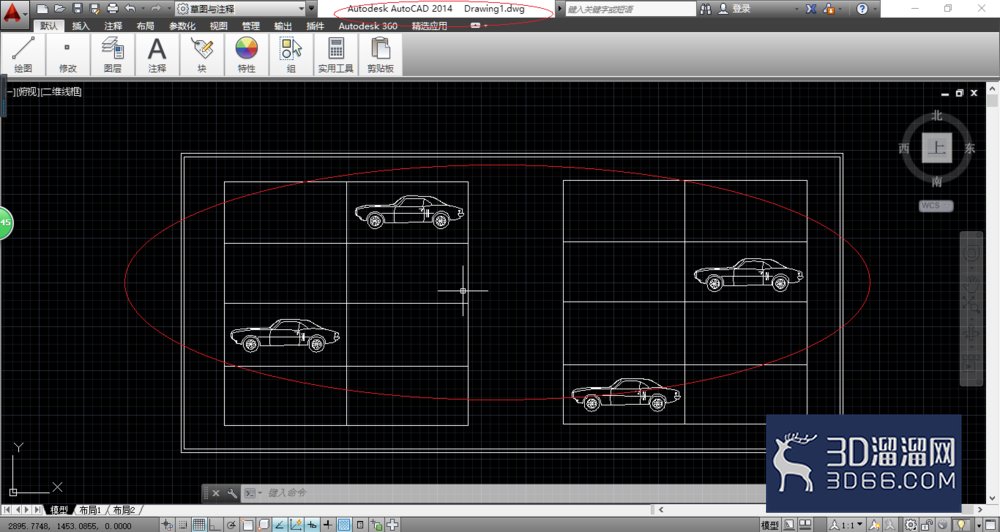

1、启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求运用窗口缩放功能放大图形局部。

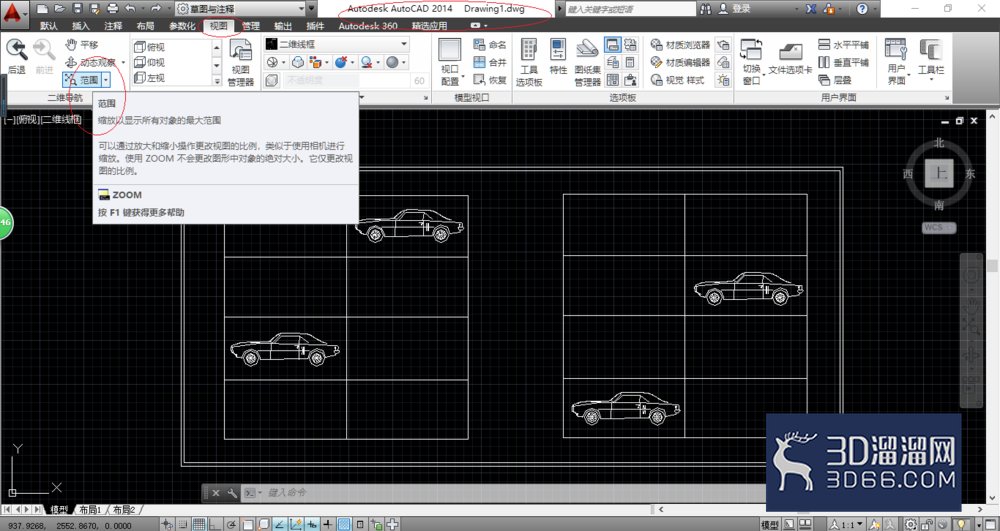

2、如图所示，选择"视图→二维导航"功能区。点击"范围"图标，下步将进行窗口缩放功能放大图形的操作。

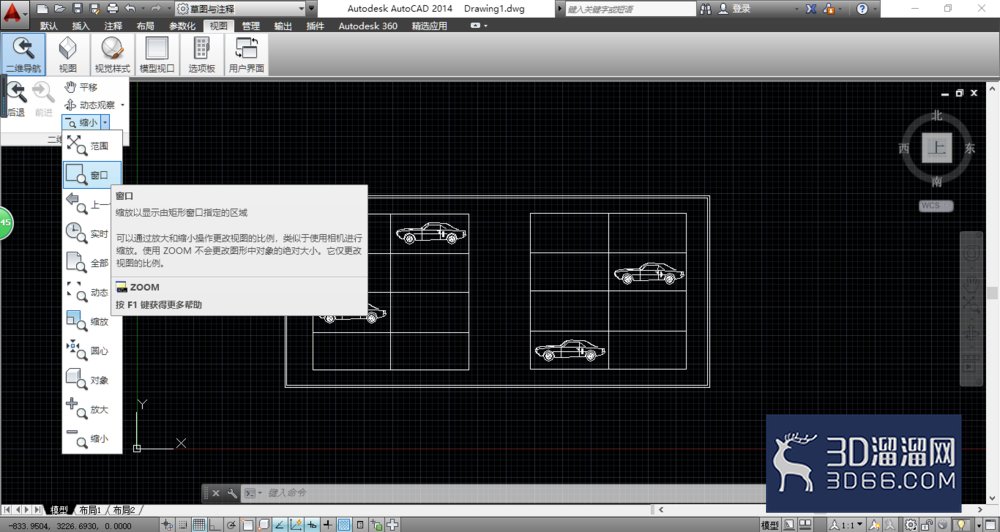

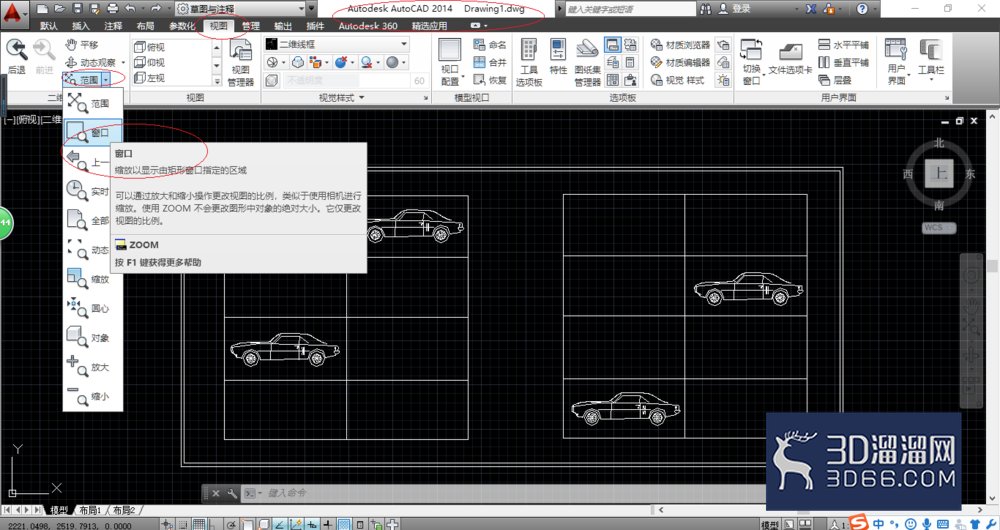

3、点击"范围"图标右侧向下箭头，如图所示。弹出下拉列表选项，选择"窗口"项。

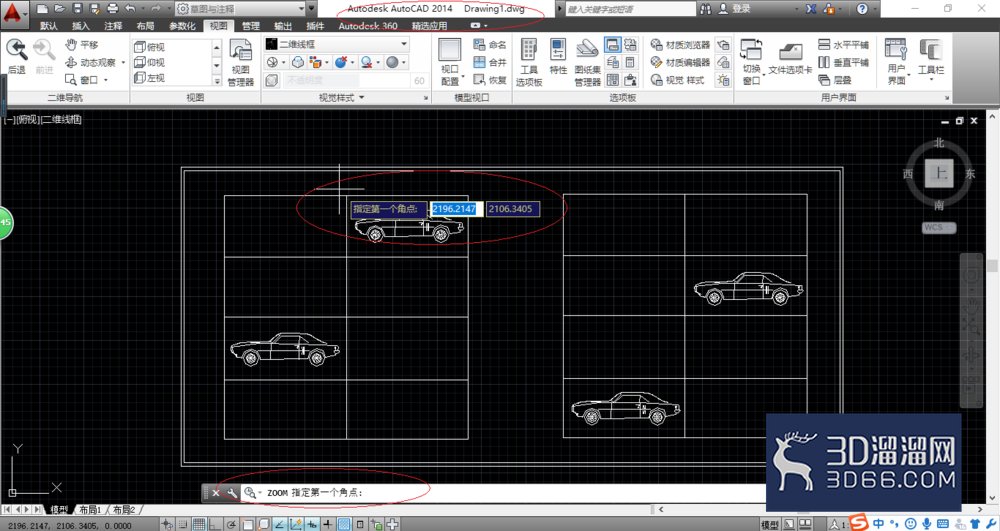

4、如图所示，命令窗口显示"ZOOM 指定第一个角点"。拾取窗口第一个角点，单击鼠标左键确认。

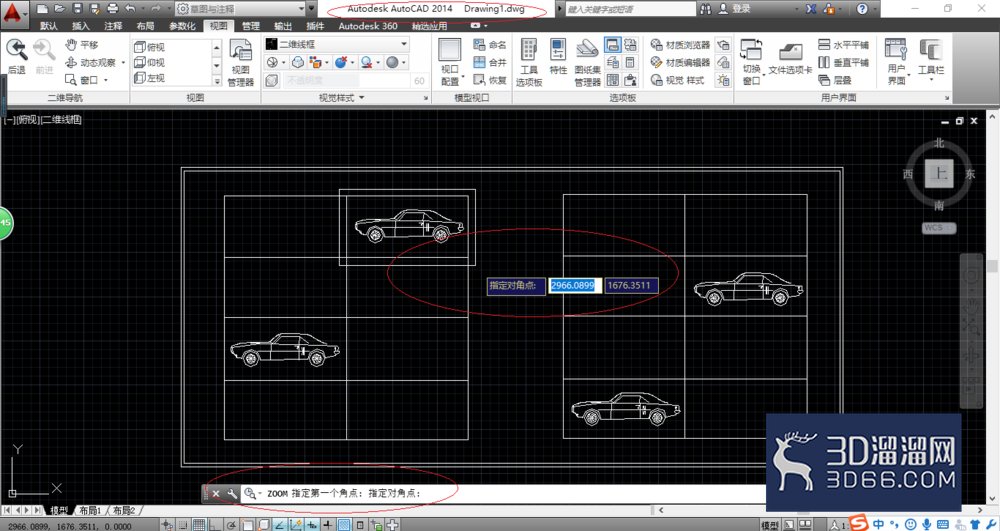

5、命令窗口显示"ZOOM 指定对角点"，如图所示。拾取窗口对角点，单击鼠标左键确认。

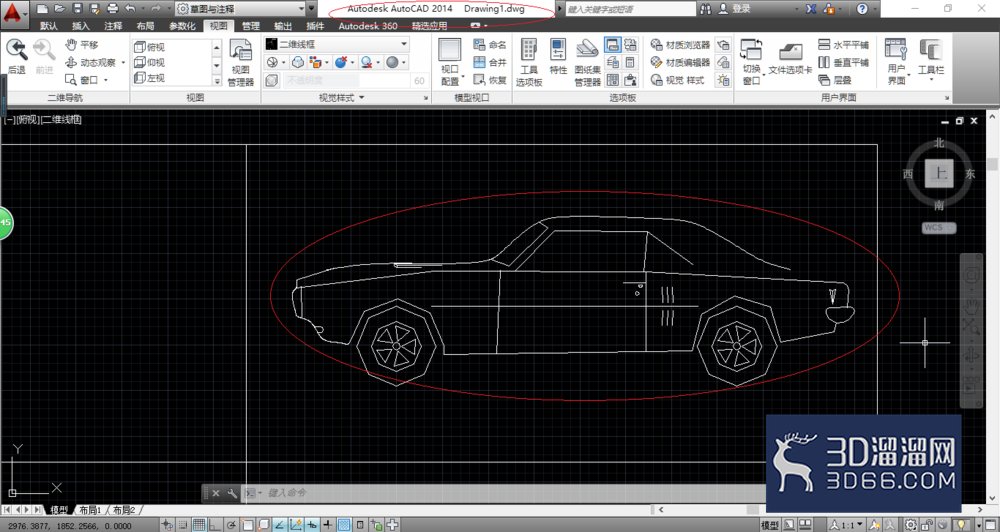

6、如图所示，完成使用窗口缩放功能放大图形的操作。本例到此结束，希望对大家能有所启发。
