CAD怎么设置粗实线和细实线分明？

很多人使用CAD软件画好图后，打印出来拿给车间工人施工的时候，连自己都看不清到底哪个是轮廓线，哪个是不可见线，那么对于粗实线和细实线分明就显得尤为重要了，下面将带大家来学习一下。

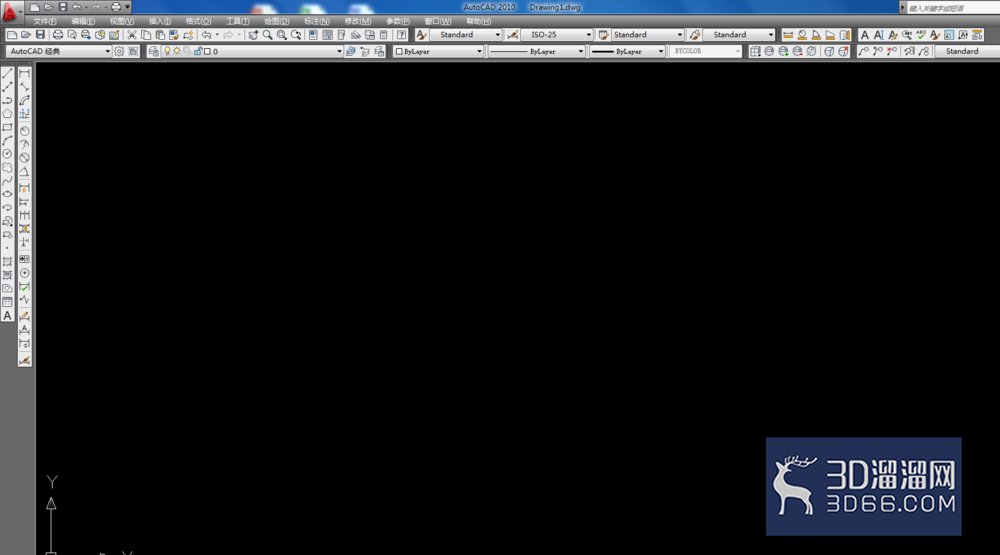

1、首先，我们打开CAD软件，一般来说，我们在绘图前必须先把图层设置好。

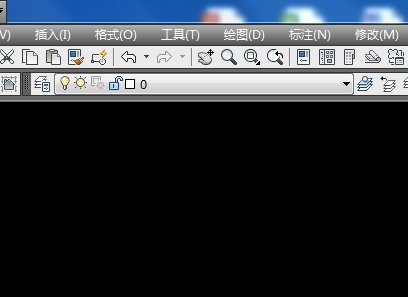

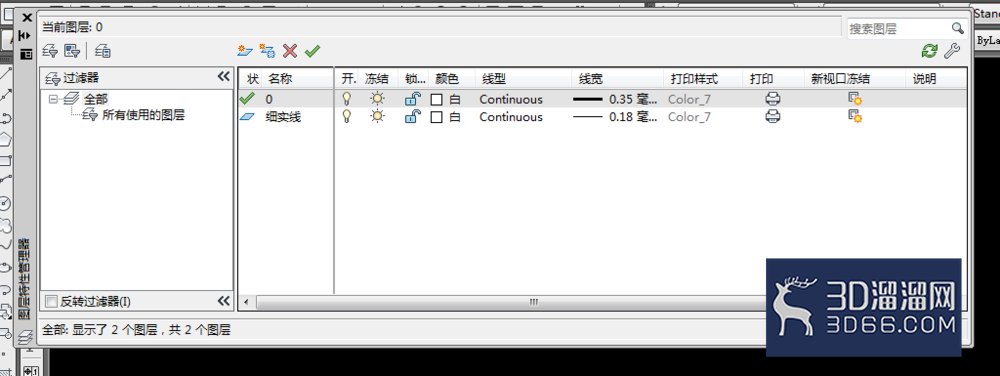

2、找到图层管理器，我们在里面把需要用到的线型先设置好颜色，线宽等。我这里为了演示，就先设置粗实线和细实线两种。一般粗实线的线宽为细实线的2倍，这是国标对制图的要求了。

3、我们在绘图的时候，需要提前调用相关线型，我们这里花个长方形和圆，把长方形弄为粗线，圆形弄为细线。

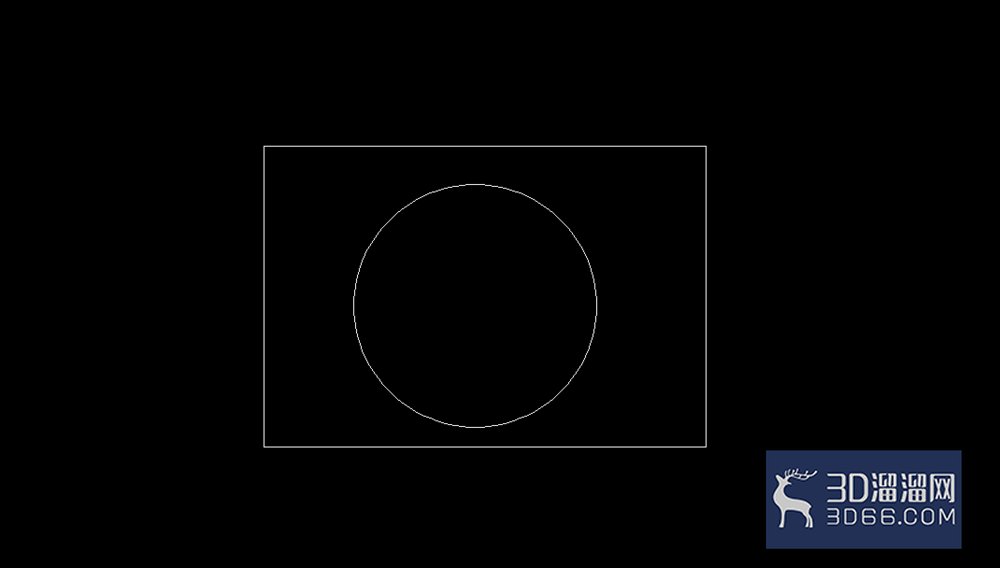

4、画好后如下图所示，但很多人说为什么画完了发现两个图形线宽是一样的呢，那是因为你没把显示线宽打开啊。

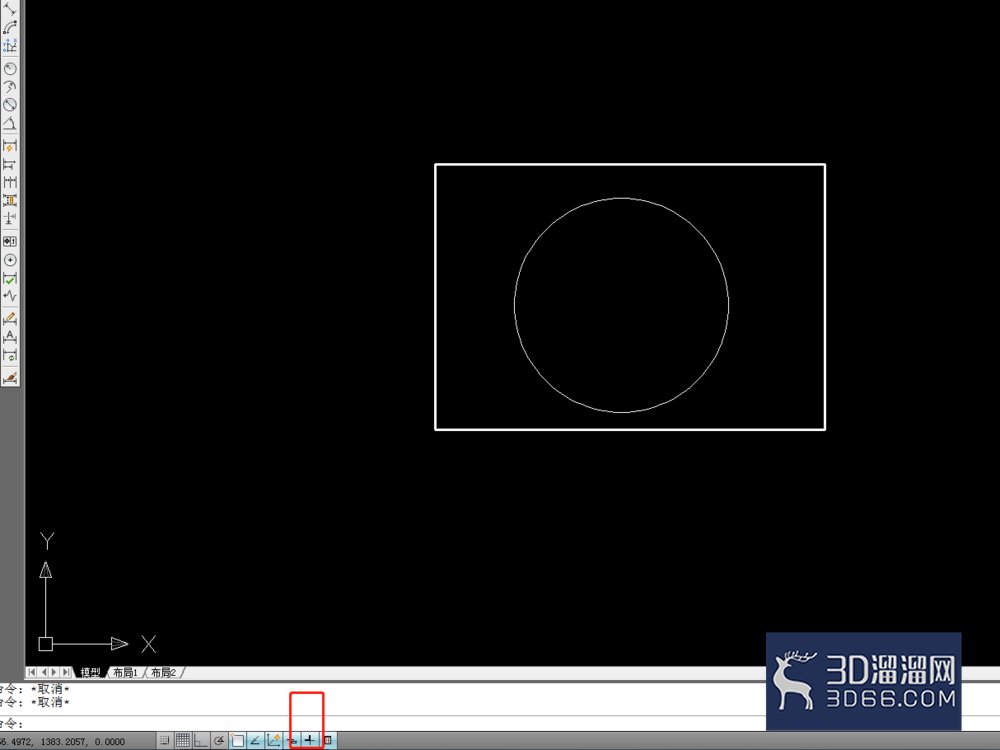

5、我们在命令行下面把十字架的地方点击一下，就打开了显示线宽，可以看到我们的图形已经有粗线和细线的分明了。

今天的“CAD怎么设置粗实线和细实线分明”内容已经全部分享完毕啦，希望能够帮助到您！想了解更多CAD的实用技巧和资源，请继续关注3d66资讯~
