CAD怎么显示线框？

按制图标准粗实线是要比细实线粗的。但绘图时我们定义了粗实线和细实线线框的粗细，可是画出的粗实线和细实线还是一样框，我们该怎么让线型按线框显示呢？低版本显示线框很简单，可是到了CAD2016版本，部分人却不知怎么操作。下面介绍CAD2016如何显示线框。

工具/原料电脑CAD2016软件方法/步骤

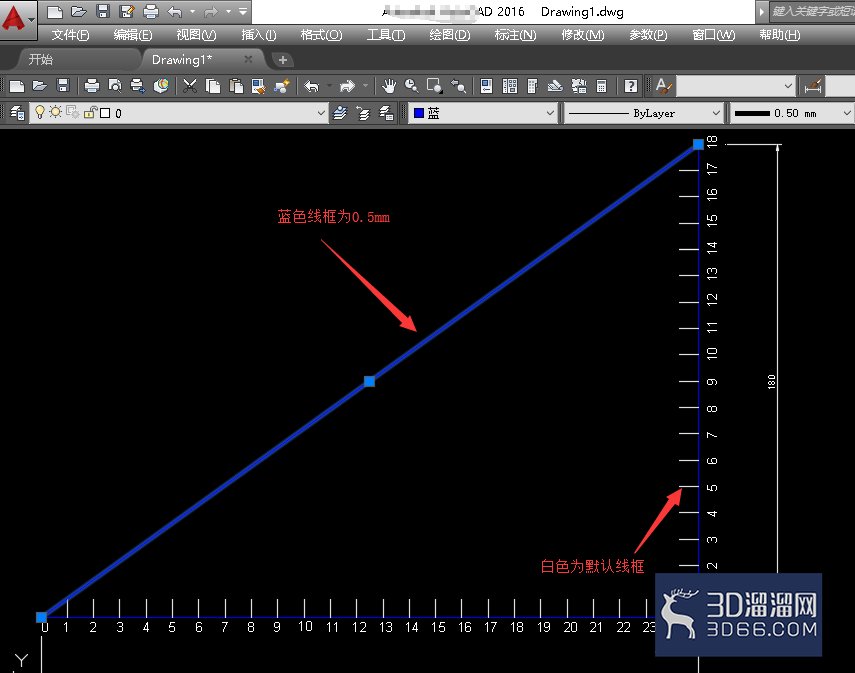

1、打开CAD，绘制图形，设置线框。如下图

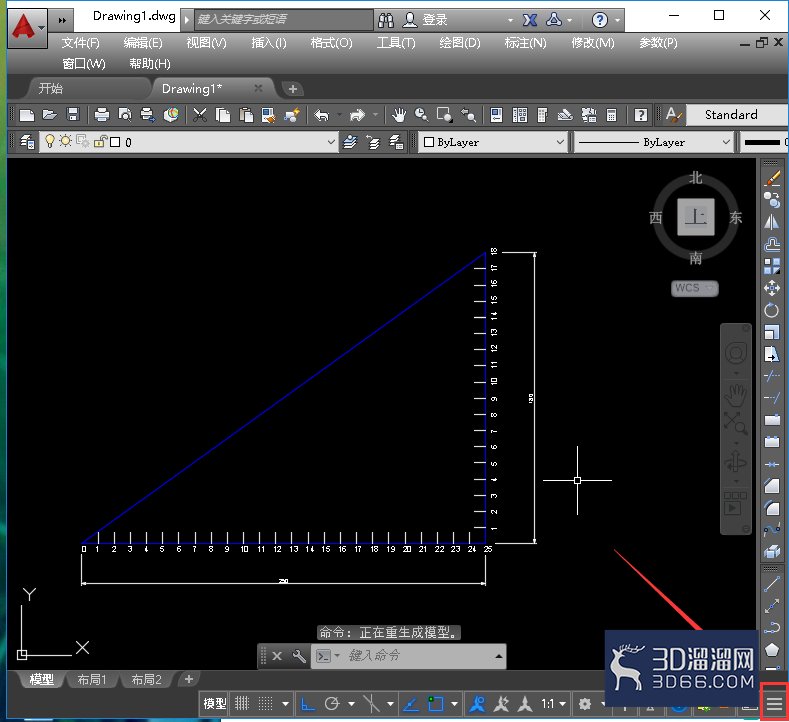

2、单击在右下角状态栏中的“自定义”按钮。

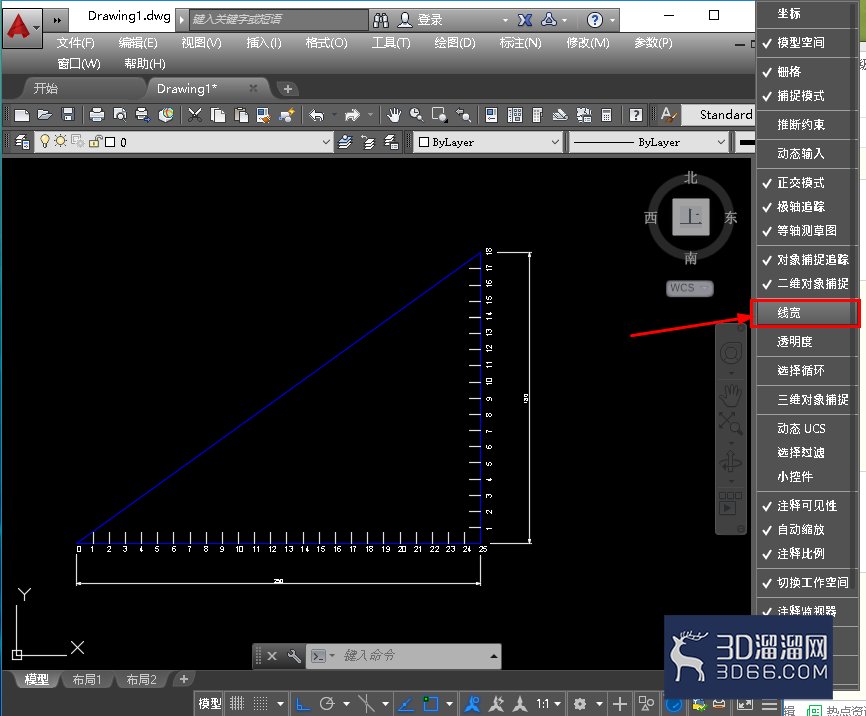

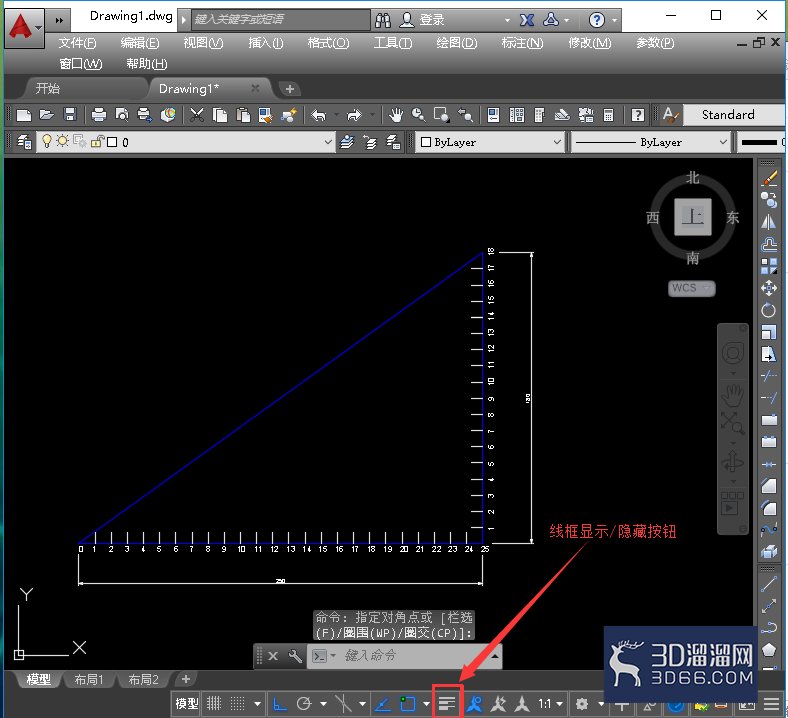

3、在弹出的菜单选择“线框”。此时状态栏显示“显示/隐藏线框”按钮，如下图

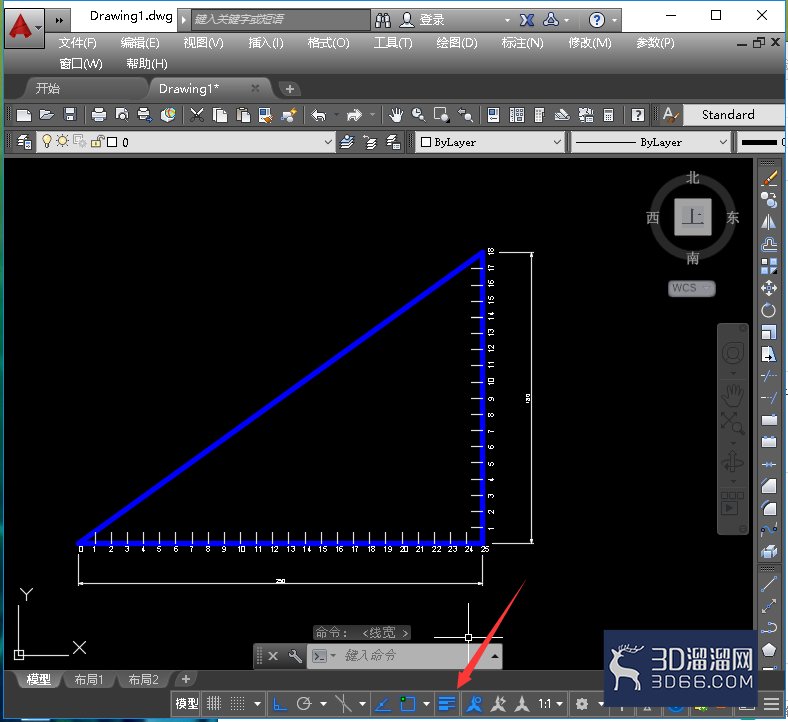

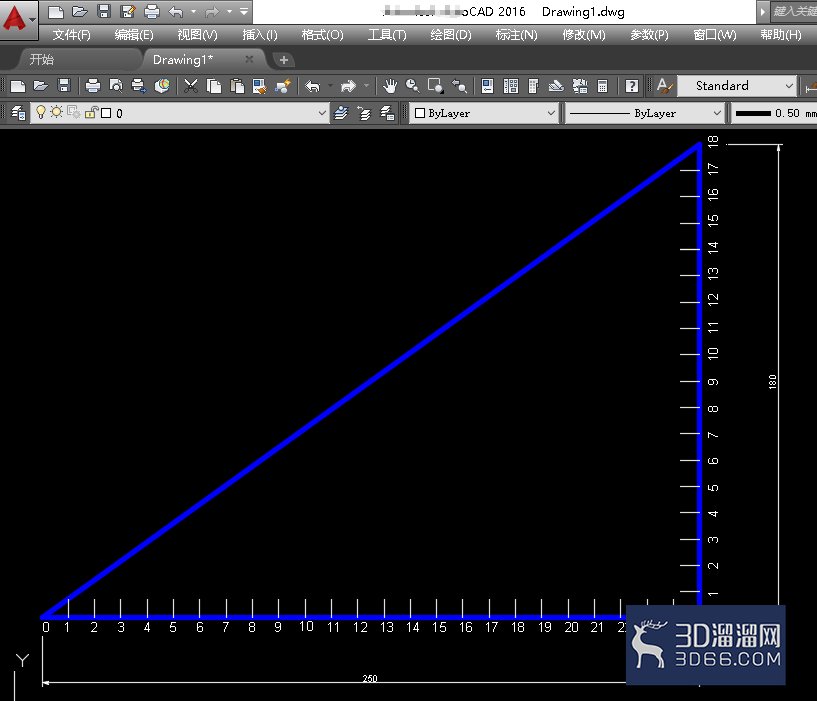

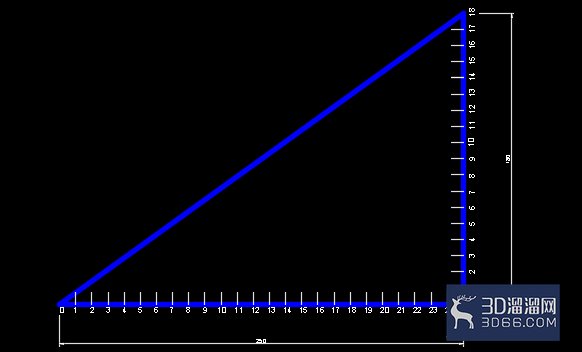

4、单击状态栏“显示/隐藏线框”按钮，此时线框显示为打开状态（按钮显蓝色）。

方法2

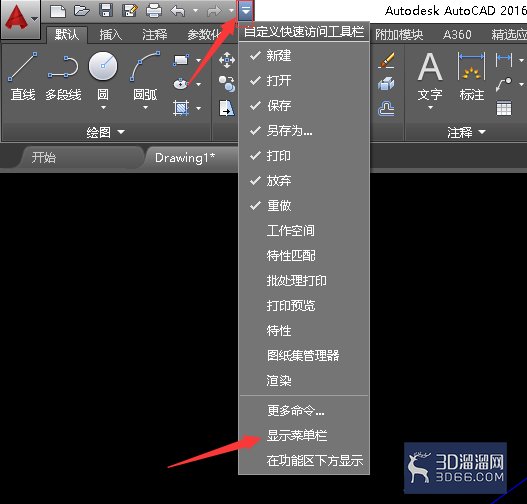

1、单击“自定义快速访问工具栏”按钮，选择显示菜单栏。（如果菜单栏已经显示，不用操作此步骤）

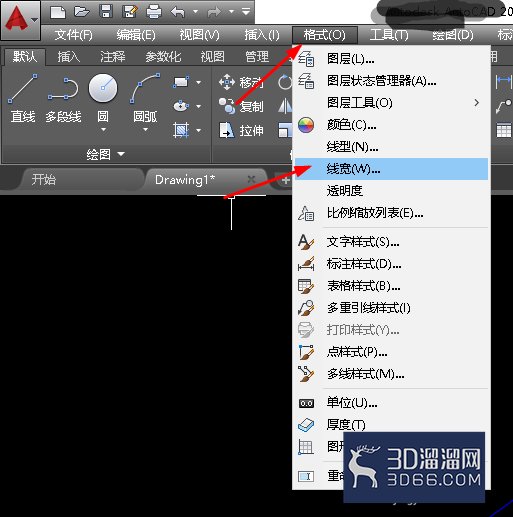

2、单击“格式”，弹出快捷菜单选择“线框”。

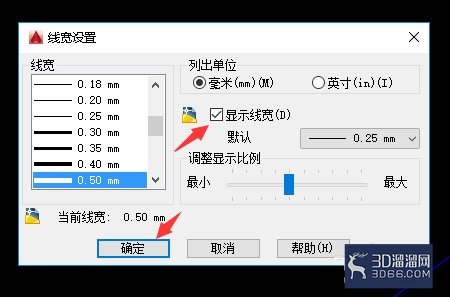

3、在弹出的“线框设置”对话框中，选中“线框显示”左边的复选框。单击“线框设置”对话框中的“确定”。

方法3

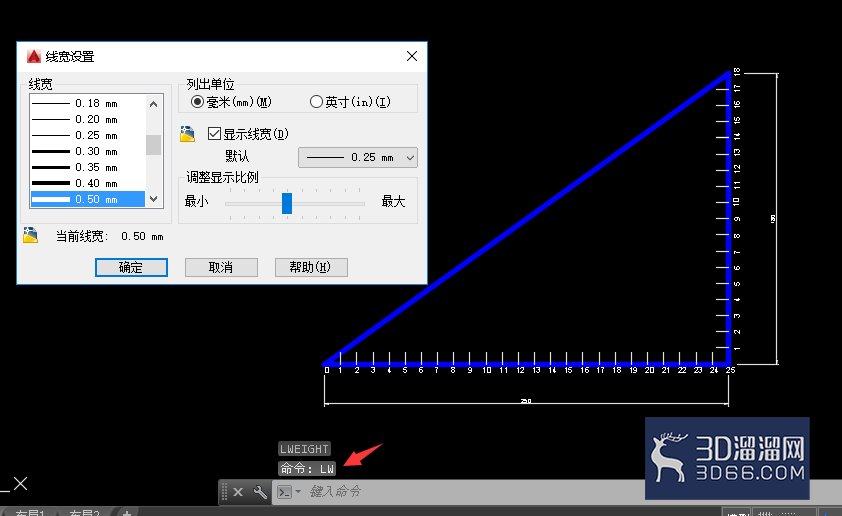

1、方法3“LW”，打开“线框设置”对话框进行设置显示线框。

本次“CAD2016如何显示线框”的分享就告一段落啦，期待大家在实际操作中多多运用！更多CAD技巧和图纸素材，请锁定3d66资讯~
